Thinkpad x220/230的福音，FHD IPS完美改装

更新时间：2016-11-29 浏览量：1743

　　现在的屏幕随意拿出一个多是1080P，乃至曾经有不少是2560X1440 2K的屏幕，并且是照样5-6寸的，当然这是手机屏幕。放眼电脑屏幕，笔记本市场，多半的14寸，15寸屏幕依然是1366X768的分辩率，乃至不如前几年的1280X800，假如你手上有14寸T420,或许12.5寸的X220，230,240,1366X768的屏幕不论是TN照样IPS，可以和12寸 X201的1280X800的屏幕比照一下，细腻水平分明不如后者。

　　岂非是时期退步了吗？当然不是！12.5寸的X240也有1080P的屏幕可选，只是价钱“恰当”昂贵了些而已。爱好Thinkpad笔记本电脑的粉丝除了爱好它均匀，壮实的身板，波动牢靠的性情外，爱好它的可塑性，更是钟情机身扩大、DIY,以及机身的改革，看看我本人的X301：

　　仔细的网友可以看的出来照样X300的LOGO,事先不带64G的SSD可是花了六千多，后来换了301的主板，超频后改了双硬盘+USB 3.0 +SD读卡器，如今是我的主力机型，团体请求不高，双核2.16G ,8G,128G+1TB的301还能抗两年。
　　当然说到高分，还有网友为了X61的1440X1050的高分而前赴后继，笔者就已经为了一台极品成色X61S，后来改了T8300完满高分而破费超越4000元，光一块1440X1050的屏幕就花了1K(拆机实践价钱也就200多元。

　　当然话题扯的有点远了，说起X220的高分改革，起首是有韩国人Leokim的帖子Thinkpad X220 FHD Modification.提议的，详见http://forum.51nb.com/viewthread ... ghlight=&page=1。韩国人用的是Dell XPS 12的屏幕，剥去了触摸板，屏幕型号是LP125WF1，然则他最终能否需求修正BIOS等并没有给出计划，只是给出EDP屏线接口以及主板不清晰的飞线：

　　工夫到了2014，这一年屏幕技巧日新月异，2K屏幕的手机和电脑屡见报端，而X240也有多数机型设置装备摆设1080P的屏幕，而220和240一样运用的是12.5寸16:9的屏幕，联想起Leokim的帖子，又和一个喜好电子技巧的冤家聊起这件事，然后又查询材料，240 FHD是EDP接口的，220是LVDS的接口，翻阅了资深版主的帖子，LVDS和EDP的差别，概况见：http://forum.51nb.com/thread-1420095-1-1.html，最少有两个限制前提：1）BIOS限制，假如你的笔电屏幕是旧的LVDS接口，必需要有响应BIOS，才干正常驱动面板电源、输入准确分辩率等等。（原文） 2）以X220/X230原厂搭配的1366×768分辩率面板为例，只需求单通道LVDS扁平电缆作衔接。若要支撑1440×900（含）以上高分辩率的LCD面板，必需采取29条电线的双通道LVDS扁平电缆，个中有16条电线用于讯号传输，才有方法足够敷衍高分辩率的画面。

　　文章结论：经由笔者实践验证，X220与X230的LCD扁平电缆，多是外部只要19条电线的单通道LVDS，个中8条线用于讯号传输。从这里就可宣布X220与X230，没方法直接支撑更高分辩率面板，就算处理扁平电缆成绩，也必需再修正BIOS，才有方法正常驱动面板。（原文）

　　那么首要处理BIOS，这是一个头疼的成绩，团体财力无限，DIY弗成能花许多钱请人修正BIOS征询冤家得知，X220/230的BIOS是采取Phoenix 厂商的Unified Extensible Firmware InterfaceBIOS ，修正Display Device Toggle Lists参数需求用到Intel Binary Modification Program以及原BIOS编译文件，且失密性很强，普通针对OEM厂家，能修正的也仅仅是开机LOGO、刷SLIC白名单这些)，这里或许会有人问能否可以经过LVDS转EDP接话柄线。持续查阅材料，发现某论坛一篇文章，Thinkpad x220 BIOS设置详解，概况见http://forum.51nb.com/thread-1533326-1-1.html

　　发现底座有两路DP输入接口，借用主板底座上的一路DP接口有何弗成呢，和冤家细心讨论，当时说干就干，我就在论坛上发帖找Thinkpad x220图纸，概况见：http://forum.51nb.com/thread-1535403-1-1.html，在热忱的网友协助下很快求得，在双12（12.12.2014）在论坛商家购得一款顶配i7 2640m,直接发到我冤家那边。开始折腾改装，于12.18号在软硬兼施的状况下终于将屏幕点亮，见帖子：不是中意X250,折腾220FHD，概况http://forum.51nb.com/thread-1537988-1-1.html。

　　假如到如今还采取平铺直叙的叙事，网友能够都认为烦了，如今立时放出一些高清无码大图：

　　借用收集两张X220照片，对于X201的屏幕边框来说220视觉上有所收窄，依照传统的键盘结构，只是把"ESC"和“DELETE"缩小了，关于常常绘图的冤家来说便利不少，X230外不雅上差不多，键盘改为更盛行的巧克力键盘，外部接口根本一样，然则平台的更新，功能也有所晋升改装后的照片来几张：

　　125%显示的时分，12.5寸的1080P字体巨细正适宜，零碎字体图标细腻，丰满，效果挺好。许多冤家关怀的改装过程，下面我们就来具体的阐明改装步骤，笔者本人的Thinkpad x220曾经改装，测试完成多日（进程中不当心损掉了一块i7主板这是后话，如今的主板是赛扬），下面进程是以网友Flkj的Thinkpad x230来阐明。
　　1）我们先来看下主板上的转接芯片装置：

　　然后依照对应的地方装上DIY定制的转接芯片：

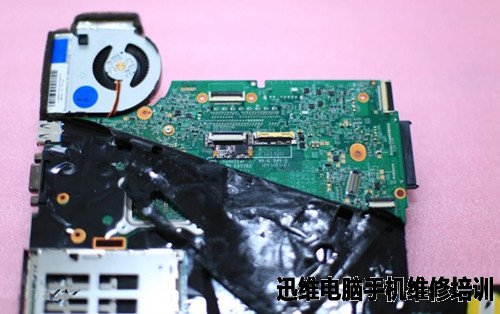

　　把对应的针脚焊接好，然后贴上黑色的胶布，下面会走屏线的，留意绝缘维护好。

　　这是插上DIY定制屏线的样子：

　　2）装置屏幕，拆开屏框，比照下新的屏幕，发现A壳上两处金属固定会盖住屏幕的电路板，需要打磨。

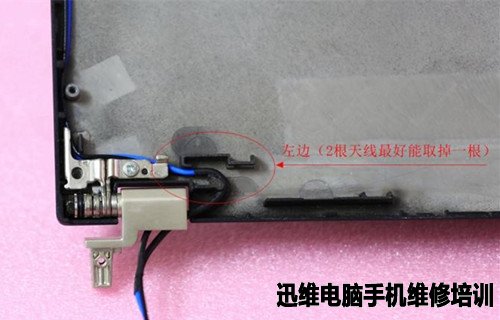

　　3G和WIFI各两根天线在装置屏幕时，也要十分小心。轻轻挤压屏幕，小心安装。

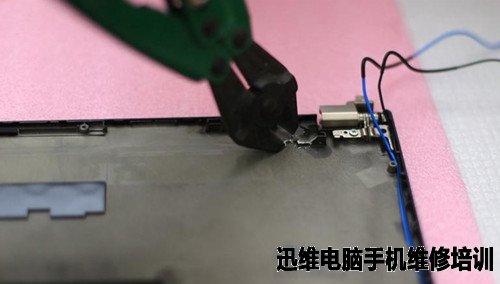

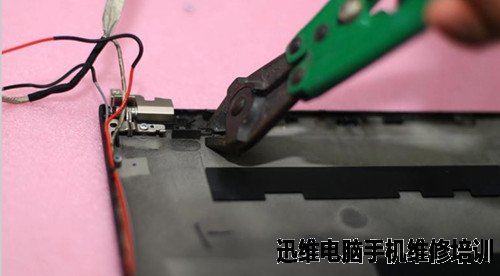

　　下面拿出我们的鼎力铰剪手，来剪掉阻挠屏幕装置的樊篱

　　横向地位差不多可以剪掉三分之二的地位，留下三分之一还可以固定屏幕。接着就对剪掉的地方停止打磨，请出我们的打磨头：

　　尽量打磨平整，留出1.5-2mm阁下的高度，由于屏幕和A壳之间有空隙，在A壳的下面贴有橡胶垫子：

　　接下来把打磨的地方用黑色胶布粘起来。

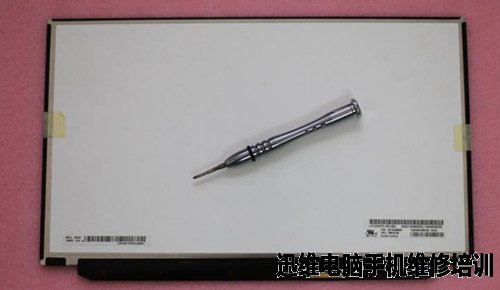

　　接着我们放下屏幕，看看能否适宜，特地看下屏幕型号。

　　目测屏幕和边框固定螺丝柱的地位间隙大约有1.5mm上下，那我们就要对屏幕边框停止处置，最复杂的方法，在屏幕边框上贴胶布（之前有试着买带固定耳朵的屏幕临时没有买到，并且也不晓得240屏幕的固定地位能否和220/230相反，然后又测验考试把本来普分屏幕的边框拆下来装置到高分上）

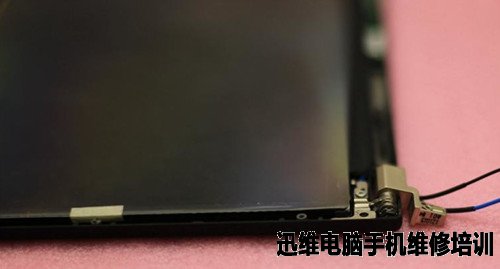

　　接着我们看装好后的样子。

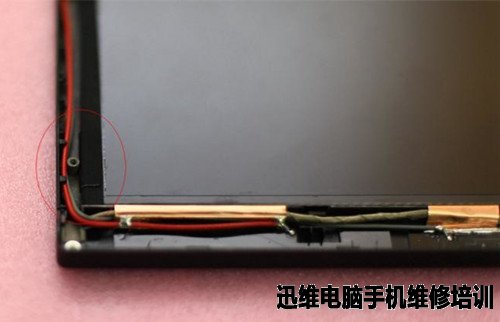

　　近点看，四个角的固定，上下阁下固定其实曾经很严密了，不必担忧，假如上下还有间隙，也可以试着在屏幕上下贴胶布。

　　留意：屏幕阁下的地位居中，由于地位的限制，可以用胶布多贴几层让它很严密的接触边框，然后点亮屏幕查看屏幕的居中地位后，再做恰当的上下地位的微调（装置屏幕之前记得把屏线插好哦）！

　　接着我们在屏框的周围贴上双面胶，装置好屏框，接下面装下C框，发现转接板地位略微有点凹陷，我们把C框（塑料防滚架）响应的地位打磨一下。

　　接着看装机后的样子：

　　下面有请我的220和网友Flkj的230盛大退场：

　　LG这款色彩是偏暖色系的，网友Flkj的230，125%时分人人可以看看效果，不爱好高分，看了眼瞎之类的网友可以喷哈，TN普分用久的冤家永远不晓得高分的世界有多出色。

　　以前的帖子中有网友说费了VGA接口，下面就来张图片看看:

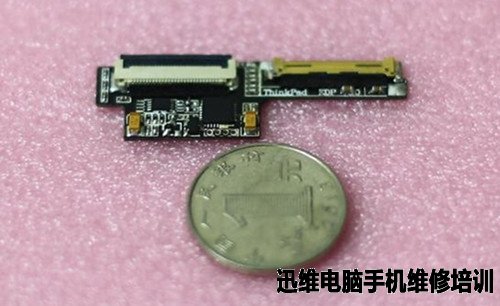

　　下面我们就来具体引见一下本次改装计划，改装中心的器械就是转接板，冤家是在一家公司担任电路研发设计的，所以此次对X220FHD屏幕改装也是花了不少工夫和精神，使得全部改装计划尽能够完满，给出了比拟完满的处理计划，且不占用HDD和mSATA地位空间。

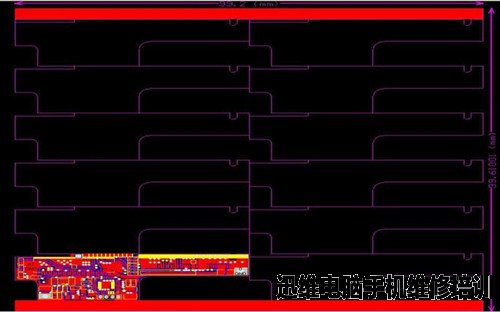

　　从新界说了Digital on dock为eDP输入，保存了机身的VGA和DP的接口输入，检查图纸底座有两路DP输入，借用一路，于是本人设计适宜的PCB，然后打板，焊接元件，上机调试。

　　全部计划从元器件选型、购置、PCB绘图设计、PCB做板，手工贴片到合营软硬件调试，大约用了一个月的工夫，折腾开端的帖子：http://forum.51nb.com/thread-1537988-1-1.html　如今终于出来了，精心设计出的尺寸将转接板安置在键盘下面，PCB采取双面全玻纤（FR-4）国际规范板材，线路的讯号采取差散布线方法，讯号线之间相互精细耦合，抗扰能力强、能无效克制EMI、使得时序定位更准确，供电采取了钽电容，寿命长、耐低温高频特征好，价钱能够略微贵了点），芯片也采取低功耗的，省电更波动。

　　测试开始有试验采取单根不带屏障低本钱的线，但易受外界搅扰后，显示会随同闪耀。为了满足eDP（4lanes高达21.6Gbps）高速数据传输的需求，专门定制了屏线（后期做了3根样品），外部采取25条极细同轴屏障线，相当的精细，无效处理EMI抗搅扰才能。当然屏线上下衔接的端口也不含糊，选用I-PEX原厂衔接器，镀金处置带固定拉环，使得衔接更牢靠。
