华硕点位图使用手册

更新时间:2015-12-09 浏览量:790


以ROCKY40-50为例 。
华硕笔记本点位图查看软件为:TSICT

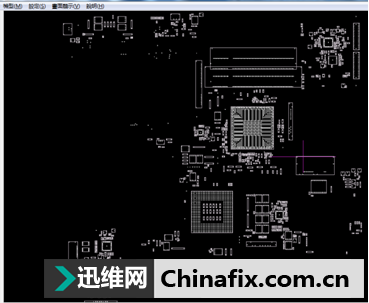

一、双击TSICT,打开界面



二、在选项栏点击机型,选到你要打开型号的点位图,按OK打开





三、在选择机型的时候,我们看到右边有个BOM的文件选项框。有些型号的点位图有BOM文件,有些是没有的。



四、有BOM文件和没有BOM文件的区别如下:
1、有BOM文件的:移动鼠标十字架到元件上时会在左上角或右上角显示出该零件详细型号参数



下图看到JP501是该元件的位置号,下面只显示NO  Data而没有其它信息的表示该元件没装



2、没有BOM文件如下图:(可与上图对比)

五、操作方法:


左下角的白框:查找元件
TOP/BOTOM:可切换板的正反面
放大到一定的程度时,可以看到该元件的信号名称:

左上方的选项栏:
机型:点击机型可以选择所要打开的点位图型号

设定:
显示ICT测点:显示板的测量点
English:选择中文版或英文版


画面显示:
选择水平、垂直翻转和角度旋转


鼠标操作:

点击鼠标左键:可上、下、左、右移图

点击鼠标右键:
200%、400%、600%、800%:点击可放大原始画面的百分比(倍数)

旋转90°、旋转180°:点击可旋转板的角度




点击Net  查询:可输入搜索信号所去到的位置(如+0.9VS,右边是该信号所去到的位置)



显示相连元件与PAD:可间接实现信号查找

如该元件PIN:1脚的信号是:+VCCP_GMCH,若想查找该信号还去了哪些地方,可在1脚圆圈内点击鼠标右键,再点击显示相连元件与PAD,即可显示出来
