联想B5400笔记本主板烧坏不开机拆解维修

更新时间:2016-12-08 浏览量:700

  机器型号:联想B5400

  故障:主板烧坏,不能开机,外接电源时还会发热。

  维修过程:朋友的机器,拿到维修店去过,让换板,一时找不到原因,边拆边查找。

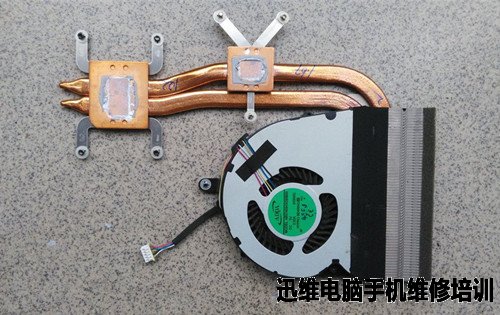

  因为朋友说过很热自动关机后再也起不来,估计是过热出问题,所以先从风扇下手。

  这种风扇一共是5条线,单接两条+-电源线是不会转的,之先也发帖问过,后来自己搞懂了,用5V就正常运转,风力也不少,应该不是风扇出问题所致。

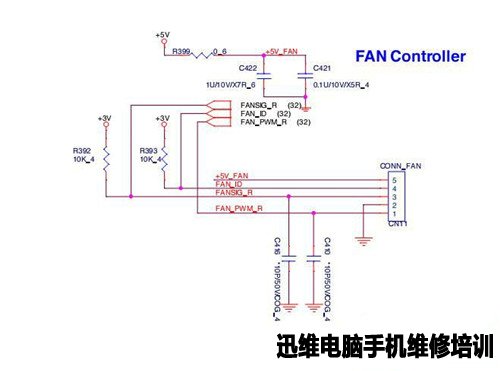

  有图就好理解,红线接+5V;黑线接零线;白线接只10K电阻串到+5V。白线串电阻是为了安全点,因为不清楚情况,串只电阻放心试,这样接法风扇就能全速转动。

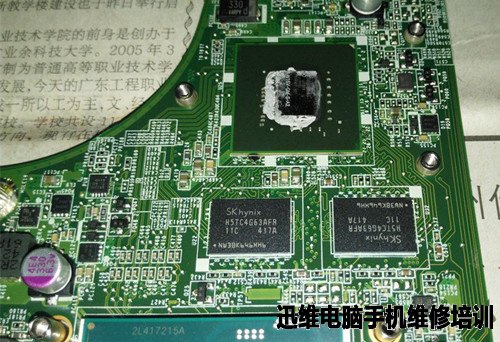

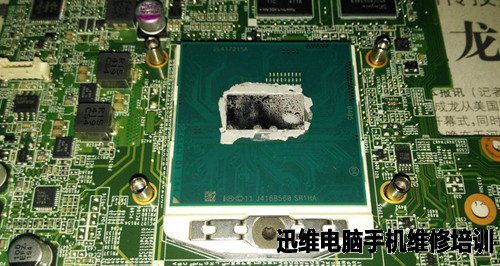

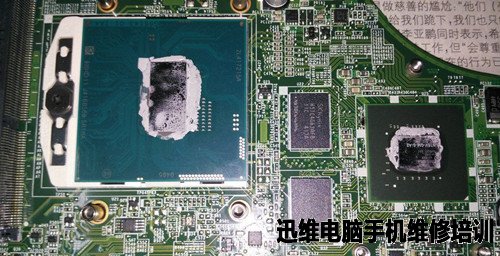

  CPU和显卡芯片。





  SK海力士 H5TC4G63AF 显存,有4颗,共2G。(背面还有2颗)

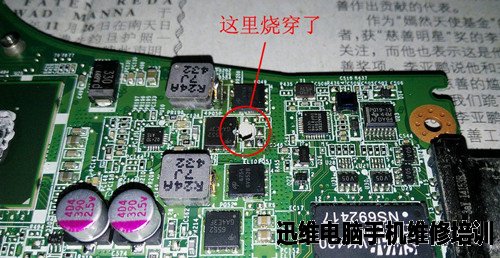

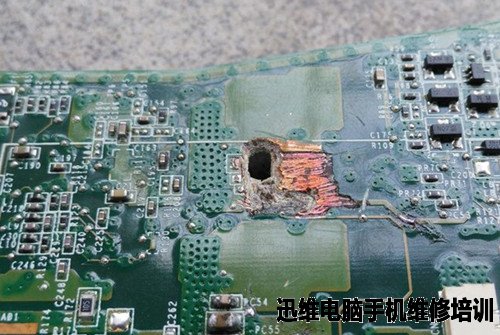

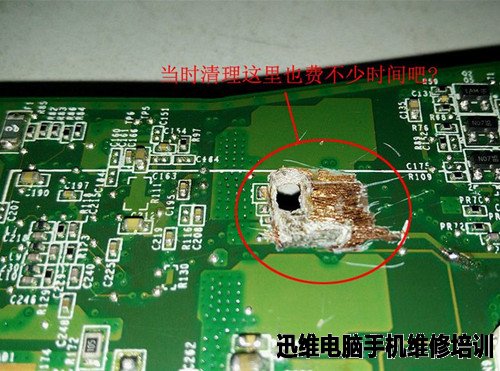

  这里烧穿了,估计之前的维修员处理过,但没处理好吧,所以还不能开机。



  从这面能看到PCB的层数至少有6层。当时清理这里也费了不少时间吧?


  我当时的思路是这样的,先测量还有没有短路,怕清理得不切底。

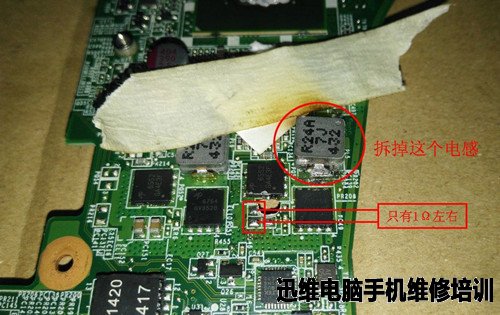

  发现供电部份阻值很低,只有1Ω左右。考虑到有可能GPU影响,先拆掉后面的电感再测。



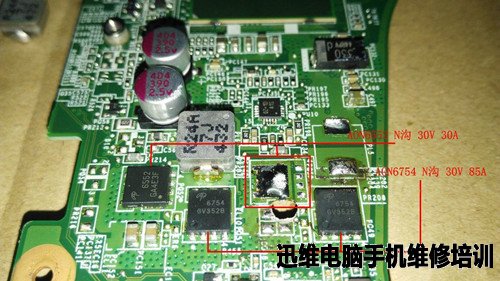

  把祸端的可疑MOS管也吹掉,这时测得阻量有6Ω多点。



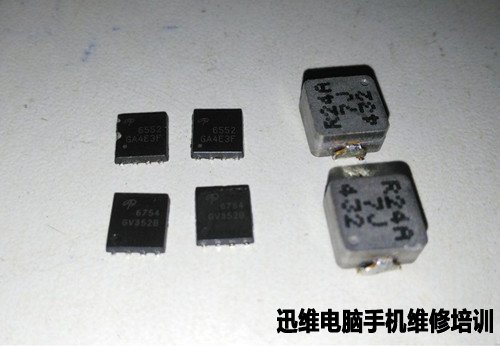

  其实有6Ω左右也可以了,但还是不放心,把2路供电的MOS管和电感都吹下,同时确认下MOS管有没出没有烧坏。



  这时测得阻值很大很大了,基本不存在短路了。由于测量时不方便拍图,就没拍过程。

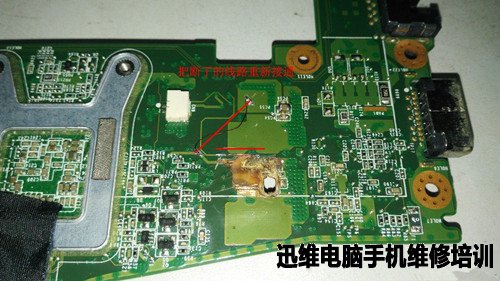

  把断了的线路飞线解决。

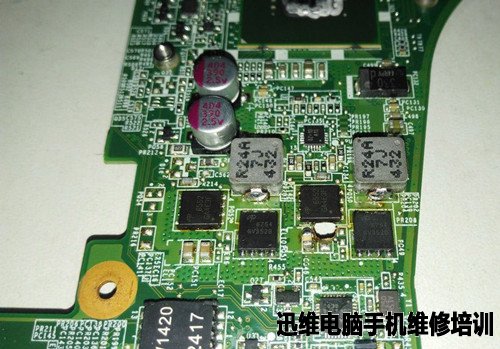

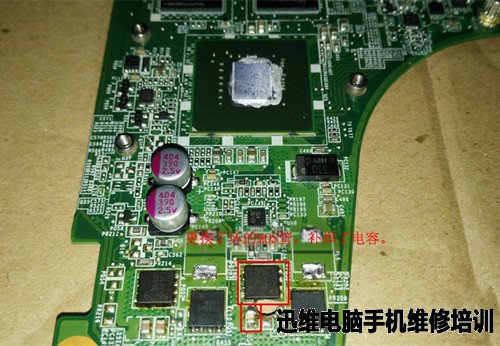

  更换了坏的MOS管,补焊了电容。



  确认没问题了后再焊上电感。

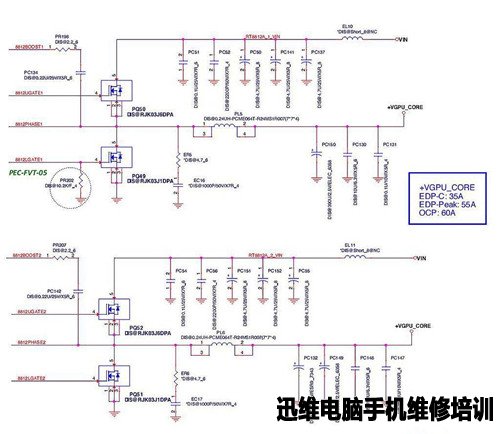

  这图是显卡的供电部份电路。

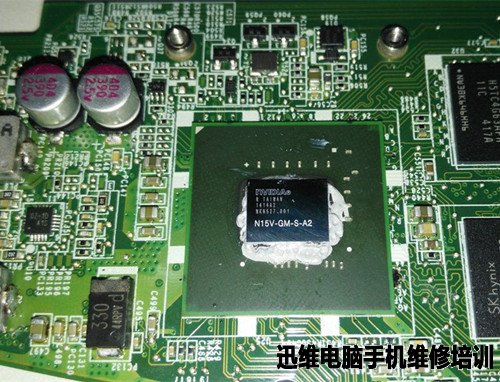

  N15V-GM-S-A2 显卡芯片。

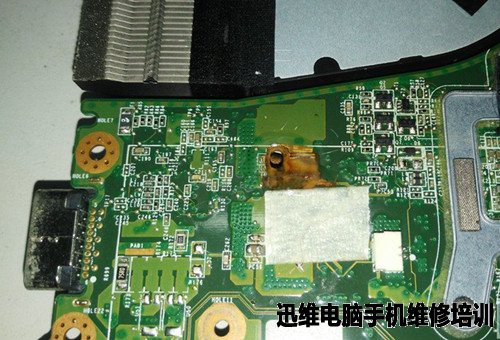

  烧穿的地方用环氧树脂保护,飞线用美纹纸保护。

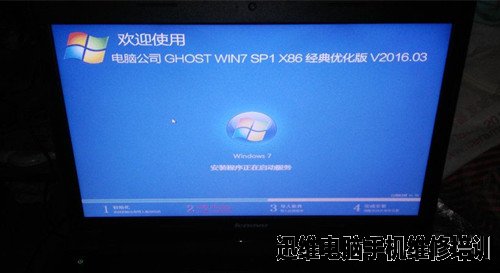

  由于原硬盘没有留下,只能自己另装硬盘试机,这是安装新系统过程画面。

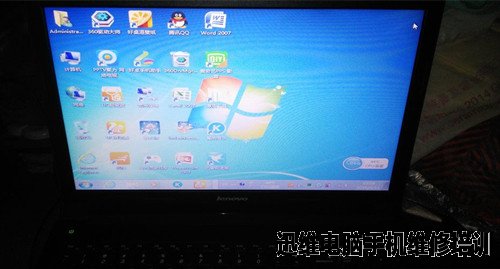

  装好系统和驱动,能正常使用了。但感觉风扇不给力,机子很热很热才启动风扇,吹出来的风很烫手,吹几下就停了,要到很热很热才再转一会。


  在风扇问题卡了几天,反复查线路也没查出问题,只有晚上一丁点时间研究,跟跟电路查查资料,对于笔电手机这类高科技来说,我只懂点皮毛上的毛,小问题还可以尝试处理下,但不一定行,大问题就无能为力,直接认了。问题就风扇控制电路或程序上出错,在BIOS里也找不到有风扇控制选项,最后和朋友说了情况,跳过温度控制,直接全速运行风扇,以保证有效散热。

  方法是剪切断白色控制线,在白线上串一颗10K贴片电阻接在3.3V上,其实不串电阻也可以,但这样会保险点吧。在网上也有很多直接在USB接口上取5V电,全速启动风扇散热,这台机就只要控制信号就行,所以在3.3V上取信号电平就可以启动风扇,关机风扇能正常停转。

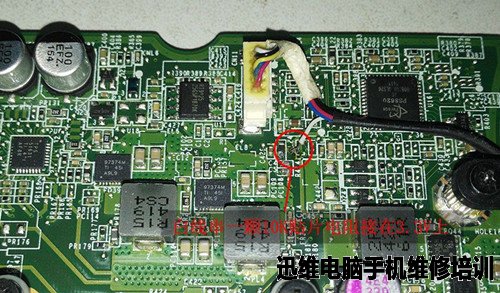

  这图拍得不够清楚,白线串的贴片电阻太细看不出有电阻。

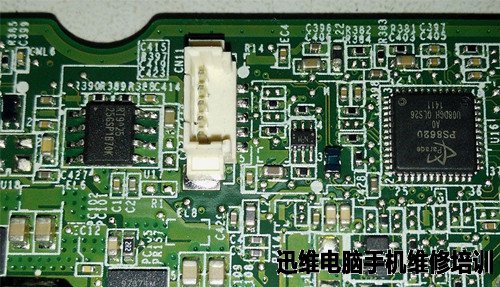

  这是未改风扇前的图。

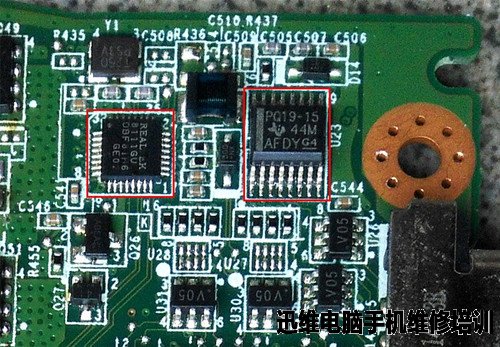

  Realtek RTL8111网卡芯片 和 VGA 端口转换芯片。



  联想B5400维修相关主题帖:

  联想B5400通病5A快速秒杀

  http://www.chinafix.com/thread-1010786-1-1.html
