联想Y470不认适配器 无法充电故障维修

更新时间:2016-12-12 浏览量:891


  机器型号:联想Y470

  故障现象:

  电脑错误的没有认出适配器,不能给电池充电。

  维修过程:

  测量出适配器供电ACIN还能正常到EC,识别到适配器。当接上电池后ACIN就给没了,那就一定是ACIN不正常的,因为装上电池后并没有移除适配器ACIN就给没有了,这就是说此时电脑误认为把适配器给移除了,电脑错误的没有认出适配器,当然就不能认为是适配器供电,也不能给电池充电,那么要先解决在装上电池后为什么认不到适配器的问题。

  首先,找ACIN是怎么发出的。

联想Y470不认适配器 无法充电维修 图1
联想Y470不认适配器 无法充电维修 图1

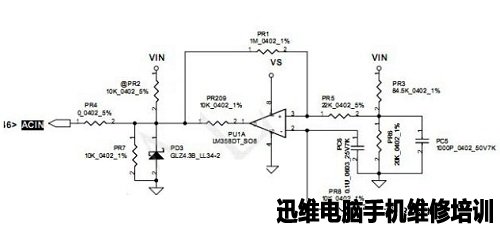

  一个是由358运放产生的,同相端有正常的电压,反相端在装上电池后,测量成了4点几伏。(当时以为是正常就给放过去了,再向后找RTCVREF这信号。)

联想Y470不认适配器 无法充电维修 图2
联想Y470不认适配器 无法充电维修 图2

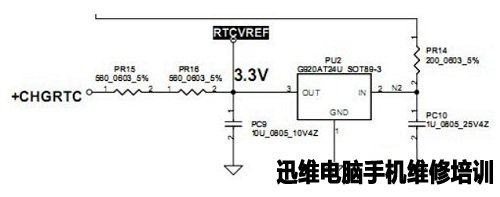

  从图中可以看到,一个三端的稳压器,3脚输出是3.3V,怎么会高出1伏多呢?一定是前面的运放反相端输入高了,才会使ACIN没有输出的。另外的一个RTCVREF还跟充电芯片相连。

联想Y470不认适配器 无法充电维修 图3
联想Y470不认适配器 无法充电维修 图3

  取下PU2(三端移压器)后,当测量到焊盘上时,发现了3脚(OUT)上面也成了10V,这么高的电那里过来的呢?是电池供电的10V串过来的。下面的工作就是看这10V是从那里串入到这个RTCVREF上的。

  一个一个的摘件,最后发现只要上面图中的三个地方其中任何一方接在主板上,就会让RTCVREF变成4点多伏。全从焊盘上断开就正常了,三个点,看来只有飞线了!

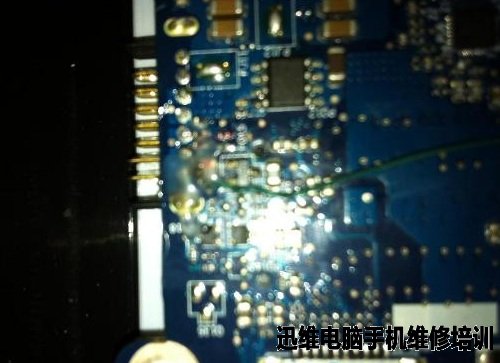

  第一点PU2(三端移压器。OUT就是3脚下面被割断了)这样出来的3.3V一定是正常。

联想Y470不认适配器 无法充电维修 图4
联想Y470不认适配器 无法充电维修 图4

  第二个点358运放的反相端这里,反相端上有个10K的电阻,就是把电阻的进电阻的一端给它从焊盘上挑起来接在飞的线上了,再下来一个点是到了充电芯片的13脚上了。

联想Y470不认适配器 无法充电维修 图5
联想Y470不认适配器 无法充电维修 图5

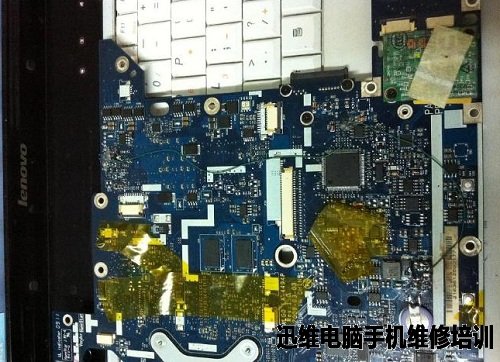

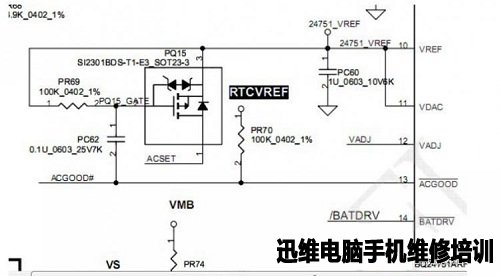

  RTCVREF是进入一个100K的电阻后再进入充电芯片的,挑起100K的电阻有RTCVREF的一端,跟飞的线接上。这样4点多伏就成了3.3了,OK了,测试后,一切正常,维修到此结束!

联想Y470不认适配器 无法充电维修 图6
联想Y470不认适配器 无法充电维修 图6
