联想G470进水机维修展示

更新时间:2015-12-17 浏览量:423

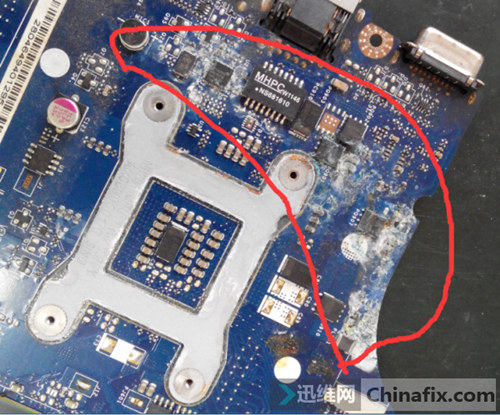

  在平时的维修中,相信大家遇到过不少进水机,然而联想G470进液后开机掉电,待机偏高,上可调待机0.09A,且主板已长出绿毛。您觉得这样的机器还有救吗?就让迅维护实地学员lvjingang来告诉您答案吧。



  维修开始:
  开始洗刷!处理好之后,对主板各大电感大值,均无短路,上电,待机还是0.09按下开关触发电流跑到0.34左右停住不动了。
  实测整版除了集显,CPU供电之外,其他电均已有了。以为芯片组是HM65的,按照6系列的时序,这时候CPU收到两个PG就改发SVID产生CPU供电了。实测两个PG军正常,因为没有示波器,无法测SVID波形。一看芯片是95831,有进水部位,心凉了。测95831的开启有3.3v,测主供电的时候发现没电压。

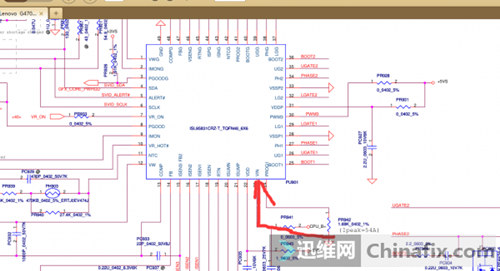

  追查CPU_B+的来源,是保隔经电感PL901转换过来的。




  电感另端19v,这端没电压。仔细一看电感腐蚀太严重了,拆下电感发现焊盘都烧掉了。

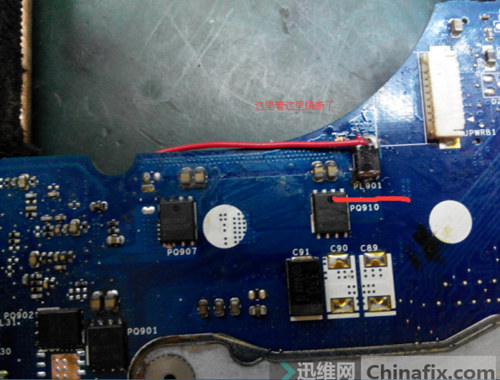

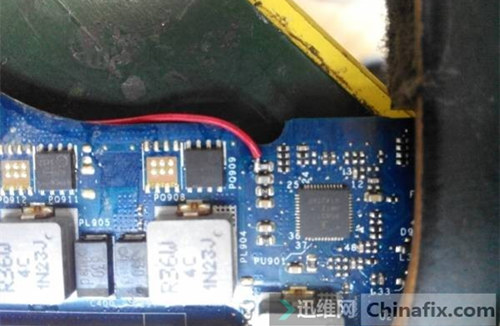

  重新清洗焊盘,沿着焊盘旁边把线掰开,把电感焊好。上电还是没有主供电,测电阻PR941与电感PL901断线了。

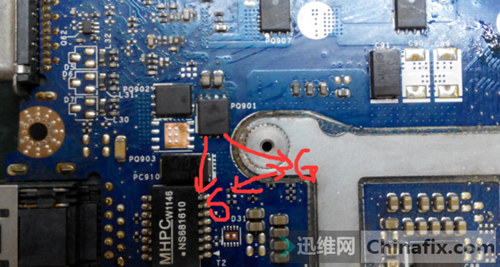

  在飞线的时候发现CPU一路的上官好像有问题,看上去腐蚀的也挺严重的,一侧发现上官G到S短路了。机器还能保住吗?

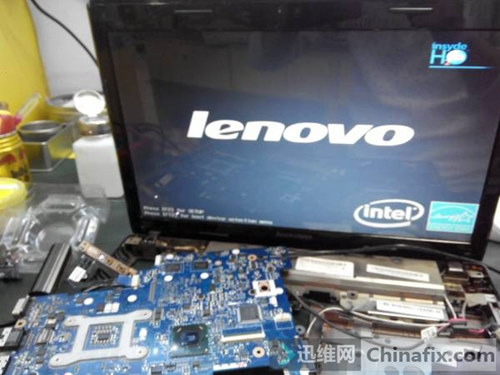

  更换之后上电,按下开关触发,电流一路小跑到1A多。心里大喜,接上屏幕,开机亮了。





  真没想到这还能保住。开始装机,测试键盘发现键盘坏了,更换OK。
  测上网的时候发现不能上网,难道网卡挂了。

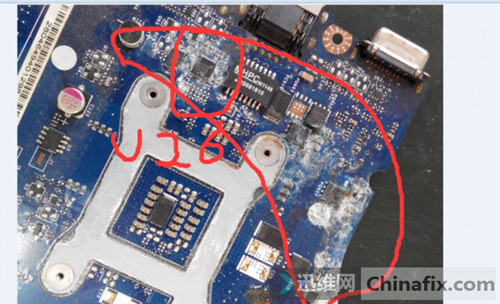

  查电路图看到网卡位置号为u26,就是腐蚀的这个位置。


  本文作者:迅维实地学员,迅维网论坛版主(ID:lvjingang)。
