华硕N750JV不开机维修案例

更新时间:2016-12-17 浏览量:384


  机器型号:华硕N750JV

  主板板号:N750JV REV 2.0

  故障现象:不开机

  维修过程:

  接修一台华硕N750JV,板号:N750JV REV 2.0,客户说不开机,原因没写。

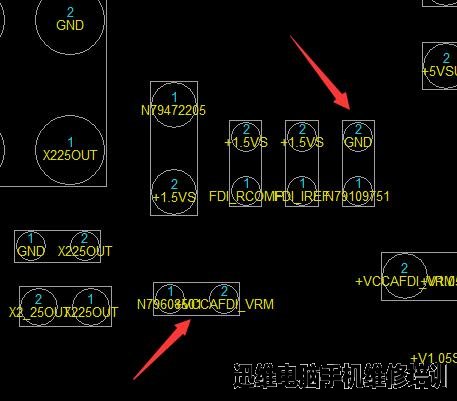

华硕N750JV不开机维修 图1
华硕N750JV不开机维修 图1

  测各大电感发现PL8200 VTT_CPU对地,断开节点PJP8202 8201,两边都短。撬起电感PL8200后级短,拆掉PC8222后正常,再找后面的短路。

  再断开接点JP2603确定桥短,桥是SR13H,没有现货用SR17E代替。更换后电流上到0.4,25M晶振不起振,各大供电都有。

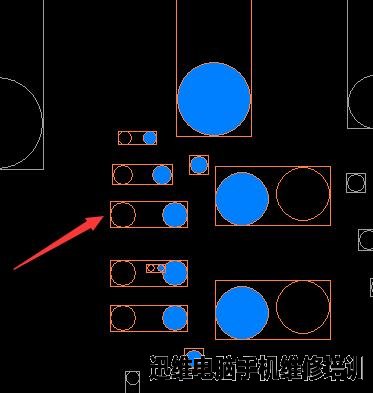

华硕N750JV不开机维修 图2
华硕N750JV不开机维修 图2

  仔细观察,发现掉了两个电阻如图,补上后电流上去,外接不显,没有发屏线,接键盘大小写灯正常,重启正常,和客户沟通后发回去给客户自己测。

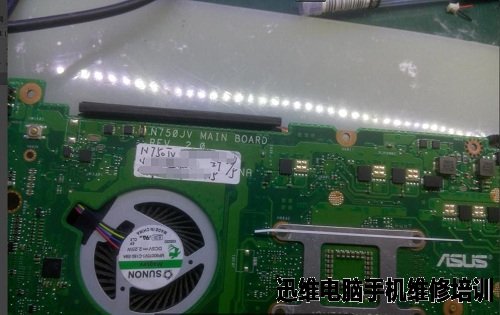

华硕N750JV不开机维修 图3
华硕N750JV不开机维修 图3

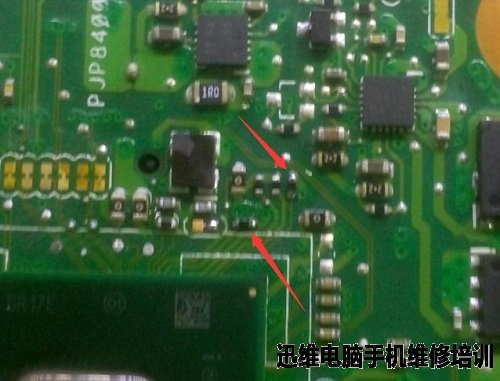

华硕N750JV不开机维修 图4
华硕N750JV不开机维修 图4

————完————
