联想G470黑屏通病维修

来源:电脑维修培训 发表时间:2015-01-02 浏览次数:

机型:联想 G470
故障:客户反映正常使用中电脑突然黑屏就不开了。
拆电池,触发电流,0.35A,过10秒左右自己关机,明显有电压没出来 ,拆机,版号la-6751P  PM65独显的板子。这问题现在电脑维修培训网下好图纸,后简单打值没有异常,上电电流还是一样,测大电感只有cpu旁边的没有电。那就先简单后复杂吧,由于手头没有合适的cpu换,心想intel的cpu很少遇到坏的。就用示波器直接戳,上管G极,果然两个上管一点波形都没有,找到cpu供电芯片。

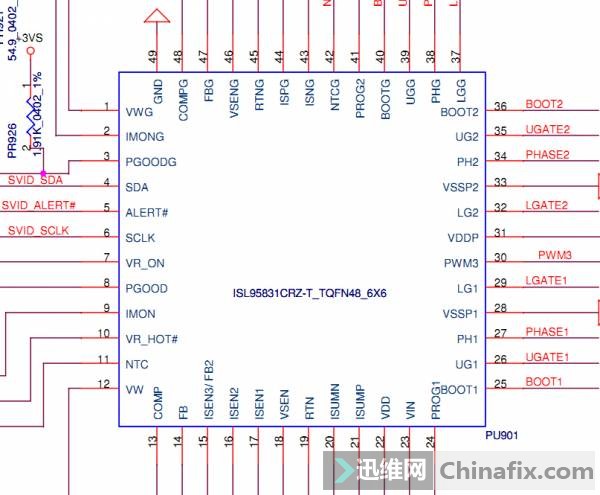

对照图纸测量,基本条件都正常,没有svid。按照6系列时序,cpu要先收到桥发出的PROCPWRGD 信号,接下来发出svid,电源管理芯片才会工作,在迅维笔记本维修培训论坛上找到了类似的帖子,让我很快就找到了测量点,测量电压0.9几 感觉算是正常。 在主板维修培训板块下载几个BIOS刷了一下电流还是一样。于是把ISL95831,24脚PROG1的电阻拆掉,电压1.1v感觉芯片问题不大。

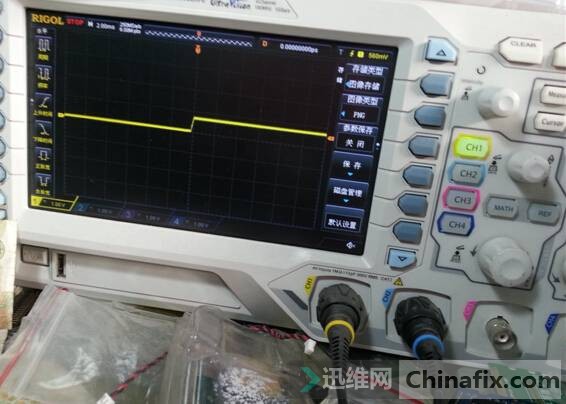

在论坛看了一下桥好像是通病。由于没有cpu测试,而且条件都满足没有svid,怀疑是cpu的问题,都于是淘宝一个B800,就算判断失误就自己留着用了。Cpu换上电流有点变化,0.4多反复测试, 更换内存一样,只是比以前多了一点电流而已。再测PROCPWRGD只有0.7v。

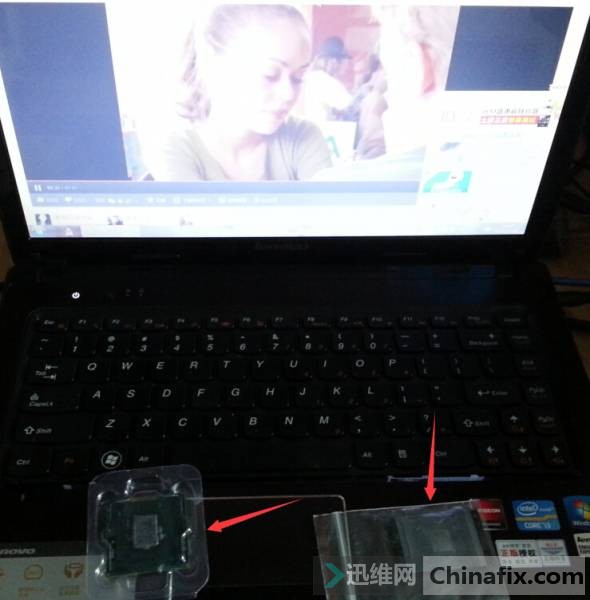

难道还是桥的问题。老实换桥吧,换好电流0.3..0.8...0.9...0.8 ,反复断电测试,都是这样,接屏,直接亮机,换回原来cpu 还是0.35,就这么倒霉cpu跟桥一起坏掉了。 装机,看两天电影没问题。最后一个亮机图。

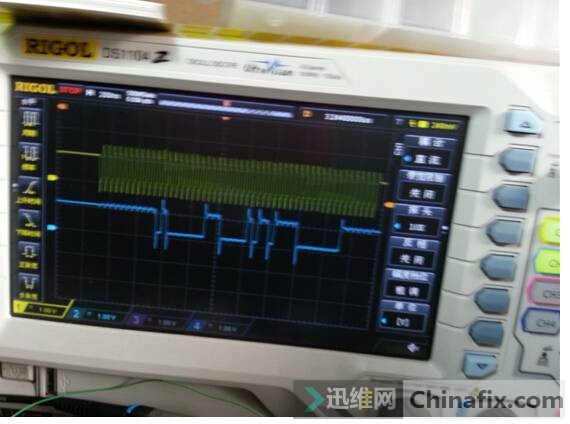

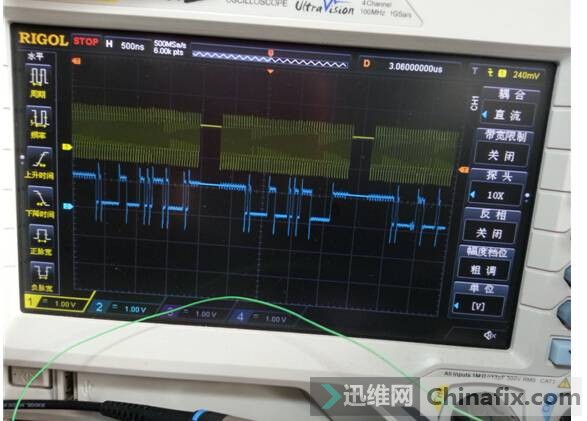

我抓到的svid波形:


文章来源:迅维网
http://www.chinafix.com/thread-829920-1-1.html
