联想Y4701多故障维修

来源：电脑维修培训发表时间：2015-05-11 浏览次数：

　

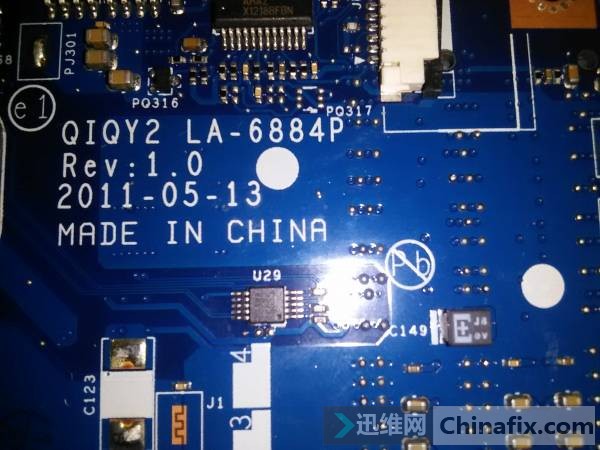

故障机型：联想Y4701　板号：LA-6884P　故障现象：多故障

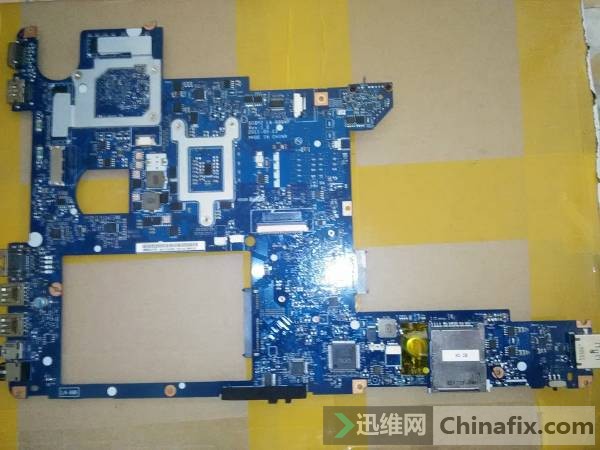

机器是同行送来的，说是不开机，不着急，可以慢慢研究，走后，插电，待机000，心中暗喜，应该是保护隔离出问题或者适配器检测出问题了，先来个快照吧。

由于我的电源是三位的，000，不知道是否是有无待机，直接测量的公共点电压，依然是0。

测量PQ30118.3v这个是必须的电压，但我还是测量一下，立马测了一下G极电压，果然是18V，这说明什么呢？造成G极电压为18V的有这么几种情况。

1：电路保护

2：有管子烧坏，导致电压直接加到G极

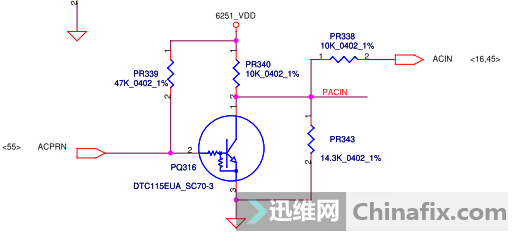

首先我先测量了一下PQ308的5脚，为低电平，PQ3132脚为低电平，（ACOFF是个电池校准信号，再校准电池的时候，才会为高电平）这就说明是保护了，可事实并非如此，很奇怪的，让我们继续看下去，在电脑维修培训网下载好相关图纸，俗话说有图纸好办事嘛，顺着在图纸的方向来到了PQ316的1脚是低电平，正常情况下，是高电平，

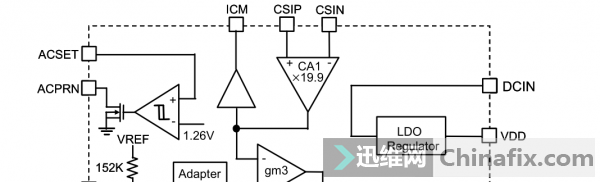

大家来看这个图，

1，满足芯片的供电
2，芯片输出L电压
3，满足芯片的ACSET，并且大于The threshold voltage，芯片才会输出低电平的ACPRN,拉低PQ316的2脚，PQ316截止，6251VDD上拉，送出高电平的PACIN。

测量，2脚也为低电平，PR340一脚也是0V，打值，180多，正常的，这就说明芯片没有产生L电压# R!，立刻测芯片的供电，正常的，19V，立马换了66251，PQ3161脚变成高电平了，，但是PQ301 302G极还是18V，这是为什么呢。从PACIN入手，开始一步一步来追查，两PQ308的2.5脚都已经是高电平了，3.6脚都是0v，说明管子是好的，那就只有两种情况了。

1、PQ304 损坏，2，PQ301算坏，不管是哪路损坏，我大胆的直接将镊子将PQ301的DS短接，这时，待机有了额，并且可以触发。

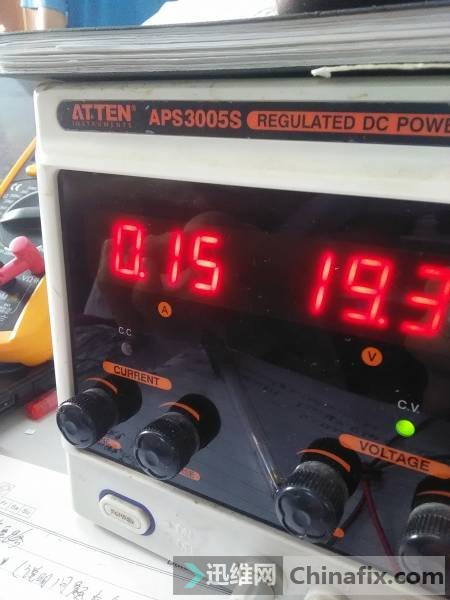

电流跑到015，就挡住了

这个电流，就是没有产生CPU电压，一看就知道的，测量一下芯片的VIN 19v，VDD5V VRON3.2V，CPU供电是桥读取玩BIOS后，CPU供电才会发出的，然！桥收到APWROK后就会读取BIOS，

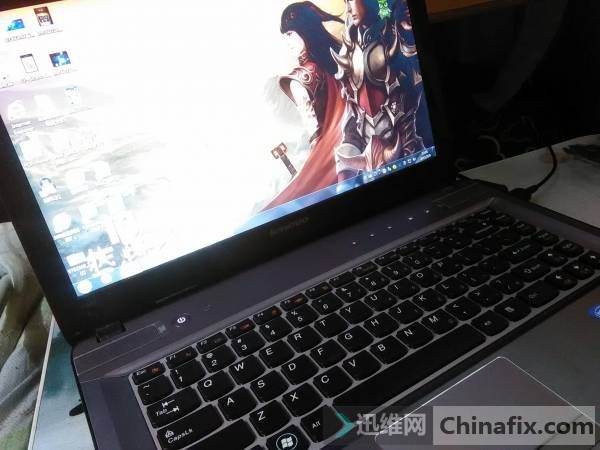

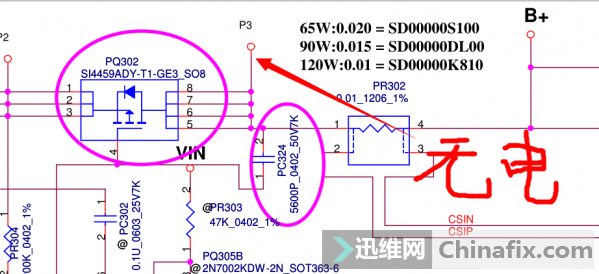

测量R302的2脚无电压，1脚是3.3V，打了一下2脚的值，我还是失望了！换好后，又打了下，终于有值了，上电，测量了一下，CPU供电终于有了，开始插上内存，跑了一下电流跳变了两下便不动了，立刻测了一下集显供电，0V，按照时序来说，极限供电是CPU得到复位，跑码，并且过了内存后，才开启极限供电的，测了内存的几个供电，主供电正常，负载 REF正常，测到SPD时，没有电压，直接飞了根线，快速解决战斗，插内存屏幕，电流一路小跑，终于亮机了。
