联想G480 不开机 维修分析

笔记本型号:联想G480
板号:LA-7981P REV:1.0
芯片组:SLJ8E
显卡型号:N13M-GE7-B-A1
故障描述:不开机

解决方法过程:目测动过PCH、BIOS\CPU供电芯片等。

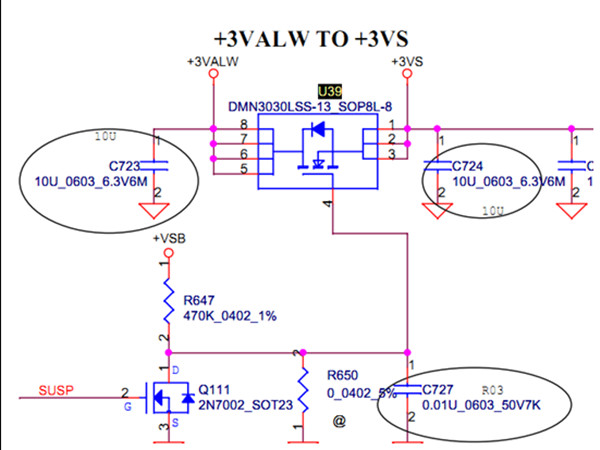

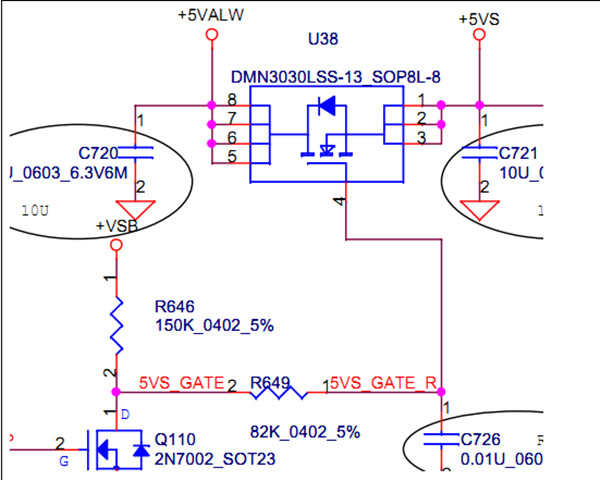

     插电待机电流为0.01A,按开机键电流上到0.6A不动,测各大电压时,当测到二级转电压U39时发现5~8脚有3V电压,1~3脚只有0.2V电压,4脚没有电压,根据PDF找到R647电阻后,实测电阻两端都没有电压,而测R646电阻+VSB这端是有19V的,






实测R647电阻与+VSB电压线路开路了,飞好线后开机测+3VS电压正常了,而且电流也上到1.1A了,测量CPU电压都正常,只有PL905电感上没有CPU集显电压,用示波器测内存排阻上发现没波形,内存SPD没有波形,难怪没有CPU集显电压,原来都没有自检内存.因BIOS有动过,最后将BIOS程序重新刷写后,开机电流上到从1A~1.45A之间几次跳变后,测内存排阻也有波形了,,此时测PL905已有0.45V的CPU集显电压了.接上外显已亮机了.
