IBM--Z61T笔记本 不触发——迅维维修案例展示

来源:未知    发表时间:2016-02-05    浏览次数:
笔记本型号 板号 芯片组 显卡型号 BIOS型号 BIOS备份
IBM--Z61T DAOBV2MBAE7 REV:E 945GM 集显 \ \
故障描述:不触发
解决方法过程:

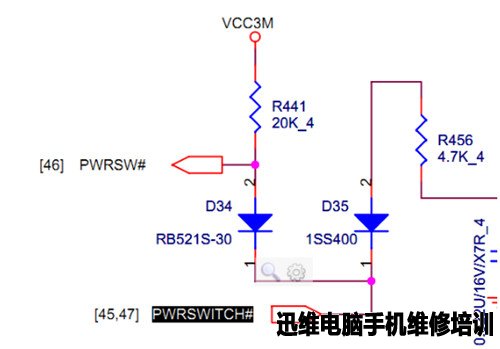

  1、待机电流为0.04A,按开关电流没有任何反应,测量待机M电压VCC3M、VCC5M、VCC1R5M都已产生了,按触发开关PWRSWITCH#到U43--H8的23脚PWRSW#也有拉低动作,但是U43--H8的117脚PWRSW_H8#没有拉低动作。

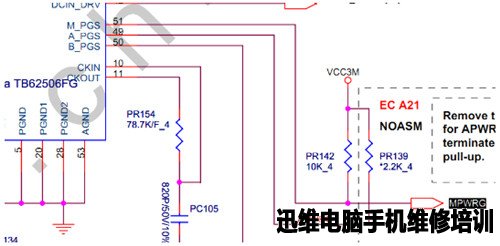

  2、判断待机这边有问题,当测到PU5--TB62506的待机条件时发现都正常,但PU5的51脚为0V,正常待机应该要为高电平,测PU5的51脚的上拉电阻PR142一端有3V


测PU5的51脚对地值也没短路,用示波器也没抓取到该脚有动作过,最后将PU5--TB62506芯片更换后,待机电流为0.07A,能正常触发上电了,上电后电流上到1.2A左右,测试发现内显暗屏。

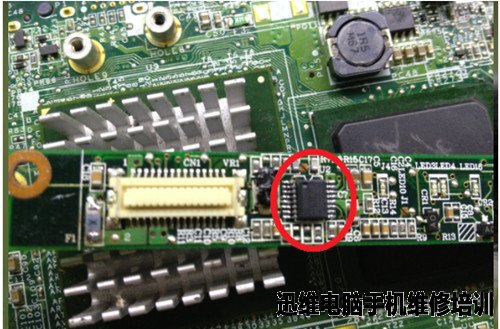

  3、测量屏线接口上的各引脚供电都正常了,屏线到主板屏线接口也无开路短路现象,最后发现是高压条上的U2芯片OZ9110SN损坏导致

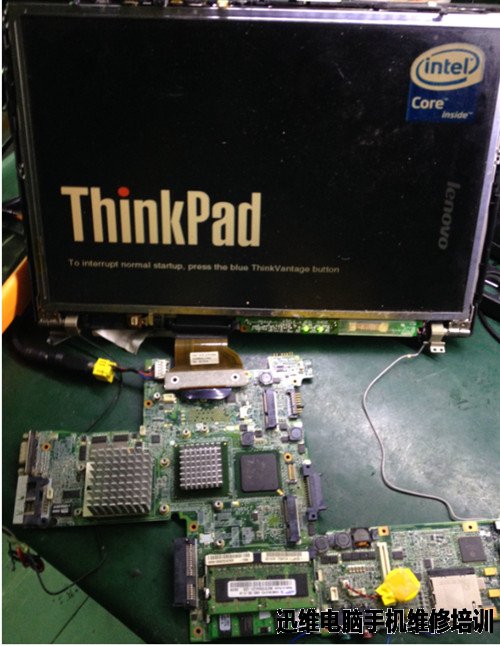

  将高压条上的U2芯片其更换后,内显显示正常了。


  【本文作者】:谢贤坤从2009年至今从事电脑维修行业,主要从事笔记本主板、台式机主板、显示器维修等,期间从事过将近2年的联想Thinkpad笔记本主板统货维修经验,1年多的联想、宏碁售后服务站维修经验,在迅维维修部工作近2年时间至今,擅长各大品牌的笔记本主板维修。
