得实CR3240针式打印机加电后打印头不复位,在原地抖动维修

更新时间:2017-01-23 浏览量:418

  故障症状:得实CR3240型针式打印机,加电后打印头不复位,在原地抖动,驱动电机驱动后即进入保护状态。

  故障原因:字车驱动电路三极管击穿。

  分析检修:根据现象分析,上述故障一般是由于字车电机驱动电路电压VM没有加上导致的,其检修方法如下。

  步骤01:打开机盖检查,发现F206熔丝烧断、电阻R203烧焦。测整流输出电压正常,检查调整管VT202,发现其CE极间击穿。

  步骤02:更换以上3个元件后试机,打印头仍在原地剧烈抖动,说明字车驱动电路仍然有问题。

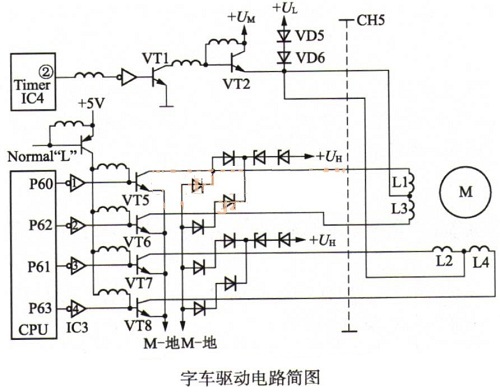

  下图为字车驱动电路简图,其工作原理如下。



  1)当定时器IC4(8253)的②脚输出高电平时,VT1截止、VT2导通,字车驱动电压UM经VT2加在字车电机线圈上,由CPU的输出端口P60~P63发出脉冲信号,经IC3(74LS06)反相及VT5~VT8驱动,使字车电机转动。

  2)当定时器IC4(8253)的②脚输出低电平时,VT1导通,VT2截止,电压经二极管VD5和VD6加到字车电机上,使电机停止转动,处于锁定状态。

  步骤03 :检查UM、UL电压,结果正常,测VT2~VT8管,发现VT2和VT6击穿。

  步骤04 :更换VT2(B8250),用13003代换VT6(原管为D1725)后,开机测试,故障排除。
