爱普生LQ670K针式打印机不进联纸维修案例

更新时间:2016-05-04 浏览量:1036

  机器型号:爱普生 LQ670K

  故障现象:切换到联纸档位,不进联纸,进单页纸正常

  故障定位:联纸切换齿轮组

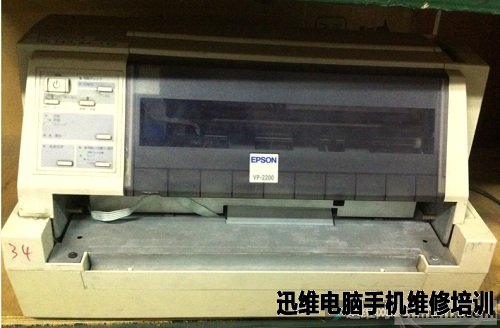

  爱普生LQ670K打印机如下图:

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图1)

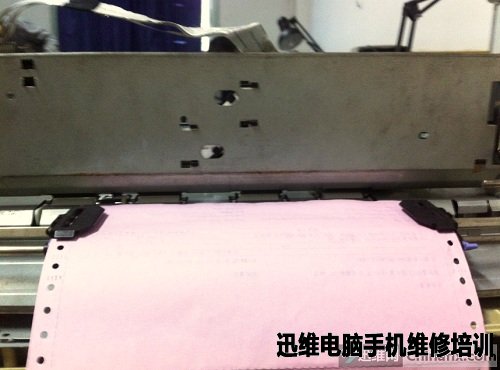

  试机,联纸被白色塑料挡住无法进入纸路,故障如下图:

  爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图2)

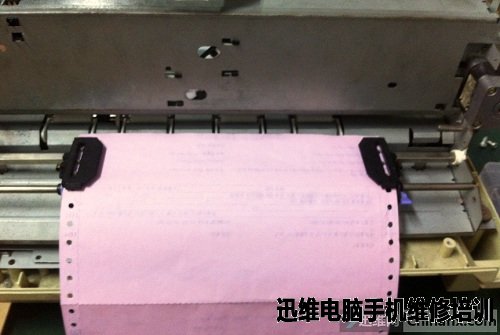

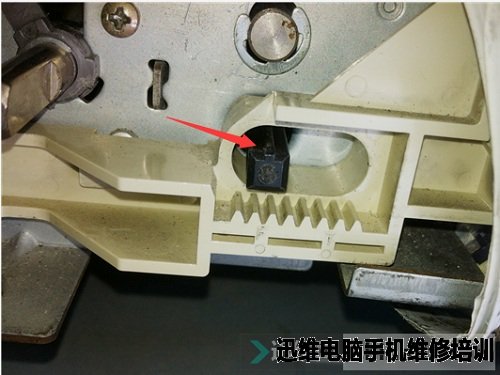

  换个角度应该清楚一点。

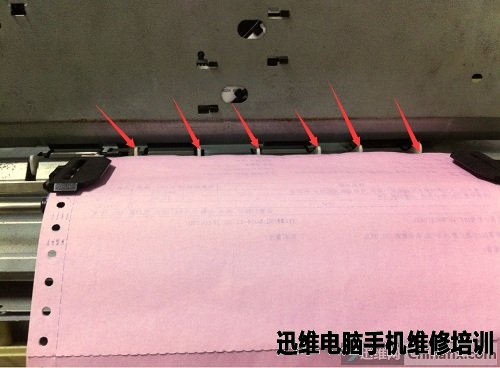

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图3)

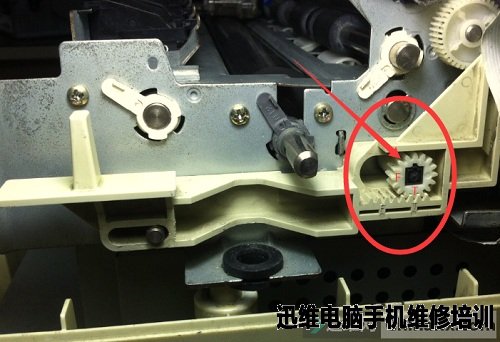

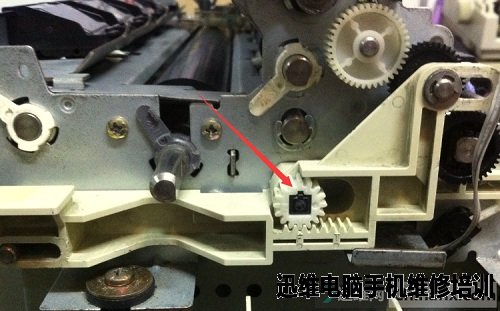

  从前面打印单页纸张能正常打印,拆开机器观察白色塑料位置未见异常。经试机发现,把进纸方式调节杆推到单页纸张位置,白色塑胶就下去了,明显是反了。正常情况下,应该是把进纸方式调节杆推动到联纸位置,白色塑料才会下去。观察了一下,白色塑料的上下是靠机器侧面的一个齿轮控制的,如下图:

  爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图4)

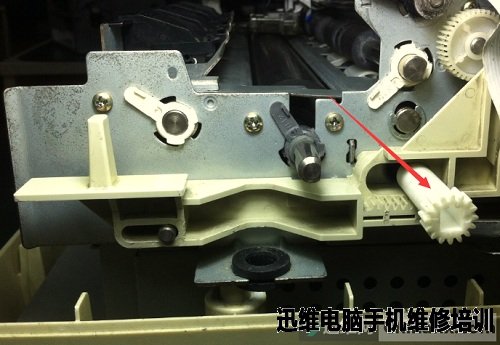

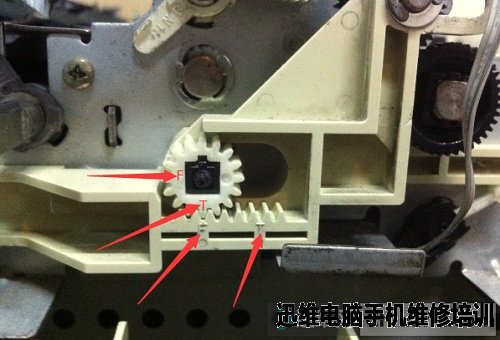

  考虑这个齿轮是不是装反了,但仔细看了,这个齿轮内部形状不一样,不可能装错。绕了很大一圈,结果还是把故障定位在这个齿轮上,仔细看可以看到这个齿轮的下方,有两个英文字母"F"与"T",然后仔细看齿轮上面也有两个字母"F"与"T"如下图:

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图5)

  原来这两个字母错位了,被人装反了,正常情况下应该是"T"与"T"相对,"F"与"F"相对。调整方法如下图:

  1.取出白色齿轮。

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图6)

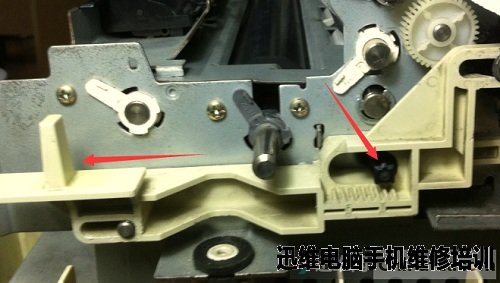

  2.沿箭头方向推动,纸张切换控制杆,如下图:

  爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图7)

  3.装入白色齿轮,如下图:

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图8)

  4.装入后查看"T"与"T"相对,再次切换纸张切换控制杆"F"与"F"相对应。

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图9)

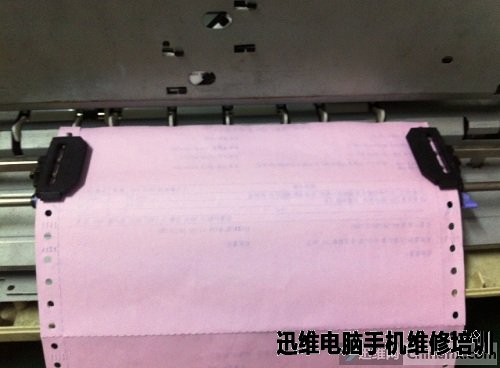

  然后装入联纸,查看联纸放入后效果,如下图:

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图10)

  另一个角度查看更清晰,切换到联纸进纸,白色塑胶已经不再凸起。

爱普生LQ670K针式打印机不进联纸
爱普生LQ670K针式打印机不进联纸维修(图11)

  机器到此修复完毕。
