佳能LBP3300双面打印卡纸维修一例

更新时间:2016-05-28 浏览量:1438

  机器型号:佳能LBP3300

  故障原因:打印双面卡纸,单面打印正常。

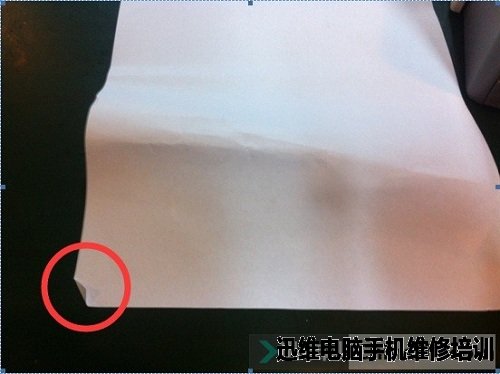

  维修过程:今天下课前给学员打印作业,驱动提示卡纸,检查打印机发现双面打印卡,单面不卡,而且每次卡纸拉出纸张后发现纸张一脚已经折起,如下图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图1)

  取出卡纸后,再次尝试打印依然卡纸。没有取出卡纸,拆开机器后发现纸张卡在双面进纸器内部,随即动手拆双面进纸器。外壳拆下后,从机器背后取出双面进纸器,取双面器的时候要注意,其两侧都有卡扣,先取下卡扣然后才能取出双面器。

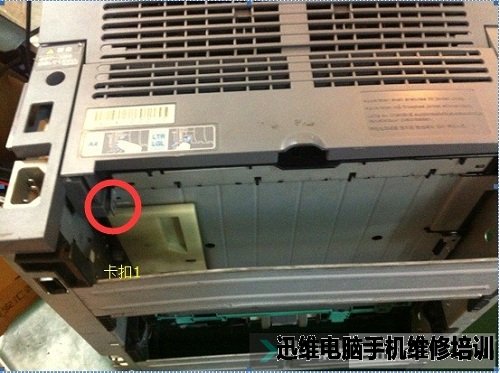

  卡扣如下图,卡扣1位置如下图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图2)

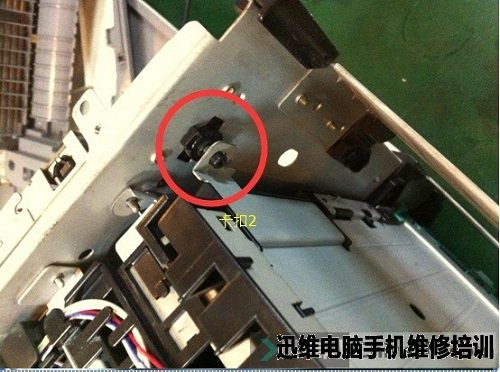

  卡扣2位置如下图:

  佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图3)

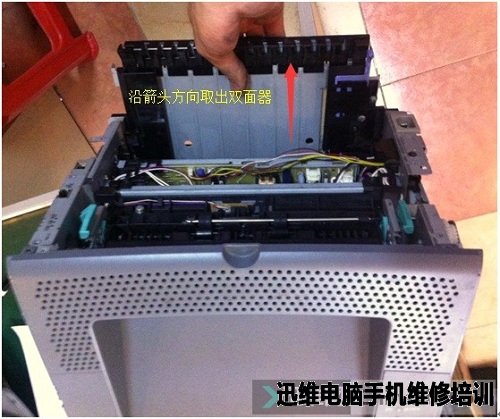

  拆下卡扣后,从机器背面抽出双面器,如下图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图4)

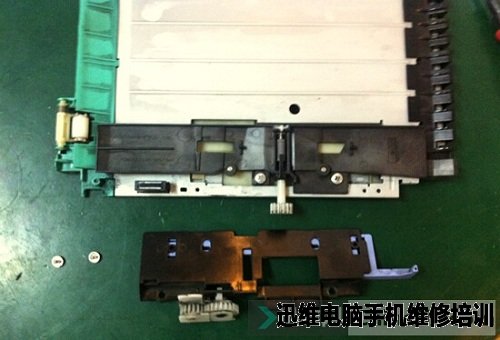

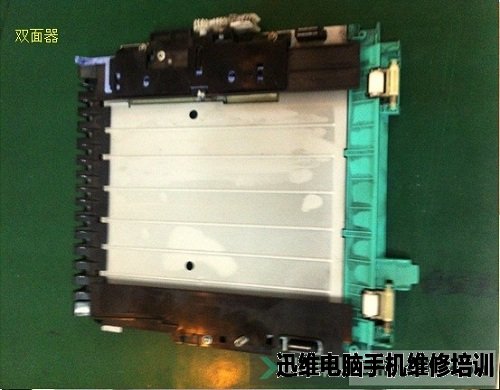

  双面器如下图所示:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图5)

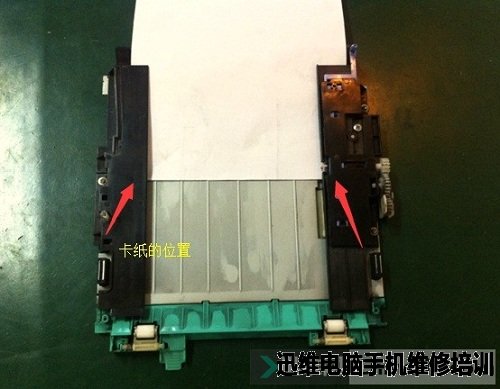

  拆下双面器,模拟卡纸的位置如下图:

  佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图6)

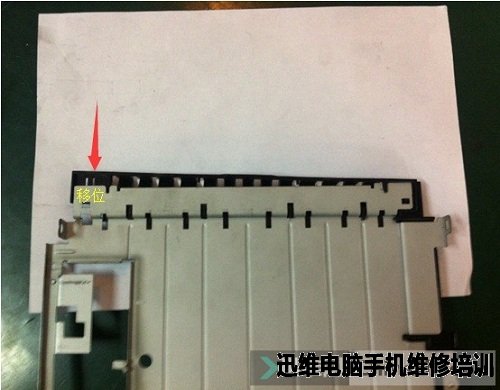

  经检查发现双面器的导纸板有些移位,如下图所示:

  佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图7)

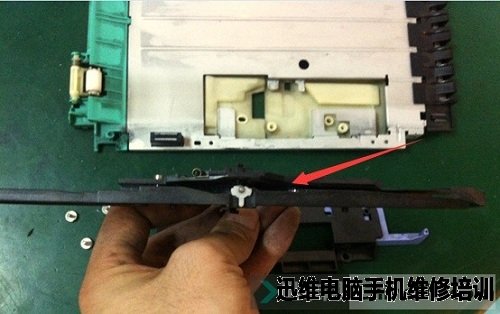

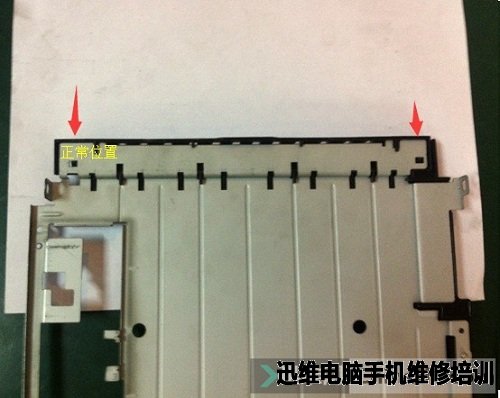

  校正后,导纸板的正确位置如下图所示:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图8)

拆双面器,检查纸张折叠位置,拆装方法如下图。

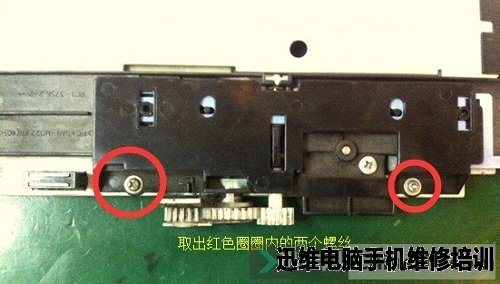

  1、取下图中标识处的两个螺丝如下图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图9)

  2、取出双面器上层胶壳如下图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图10)

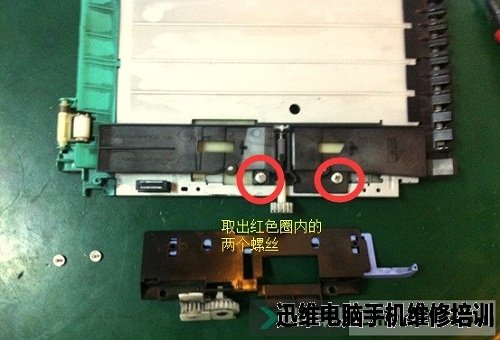

  3、取出图中两个螺丝,拿下双面器下层胶壳如下图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图11)

  观察发现有碳粉及少许异物,可能就是纸张一脚折叠的原因。其位置如下图:

  佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图12)

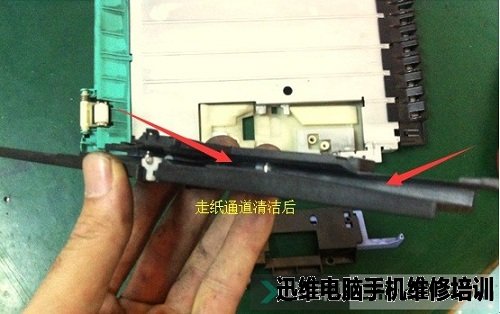

  4、清洁后检查纸路并用硬纸卡片与纸巾在走纸通道反复清洁,走纸通道如图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图13)

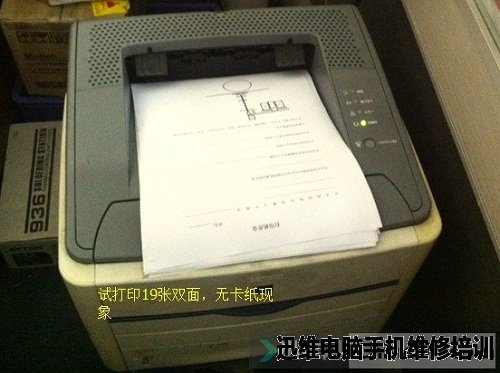

  确认清洁干净后,装回试机打印19张双面内容无异常,至此故障排除。正常出纸效果如下图:

佳能LBP3300双面打印卡纸维修
佳能LBP3300双面打印卡纸维修(图14)

  原文链接:http://www.chinafix.com/thread-856634-1-1.html

  本文作者:小文大章
