柯尼卡美能达bizhub C252彩色复印机维修案例
更新时间：2016-06-23 浏览量：1548
型号：柯尼卡美能达 bizhub C252 彩色复印机
故障：
1、报错误代码CD201、CD010、CFB7F、C3751；
1、报错误代码CD201、CD010、CFB7F、C3751；
2、一直提示预热中；
3、按开始黑屏。
3、按开始黑屏。

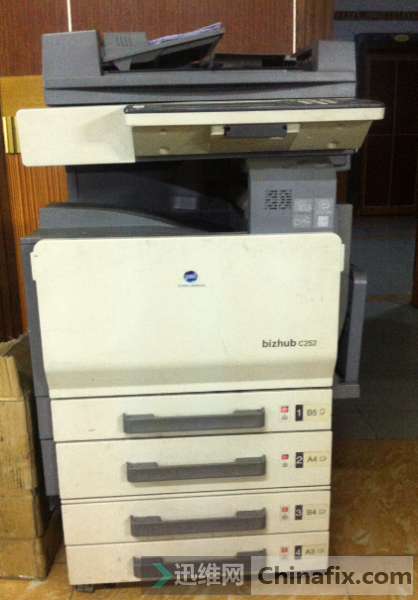

机器外观如下：
柯尼卡美能达bizhub C252彩色复印机 图1
维修过程如下：
柯美C252大概是06年出厂的，现在已经停产，此机器已经卖掉一块图像处理板，由于拆机配件比较多且不贵，再加上本人对柯美的机器维修还是有些把握，就当练练手。
买了块图像处理板，检查各路连接线，观察电源板无异常，插电准备试机，因为不知道机器的状况，很小心的开机，就在按下开关的瞬间，突然被门外响亮的音乐吓到了，还以为是主板烧了，赶紧关掉电源。提醒大家的是在修机的时候，要专一做事，不能分心。

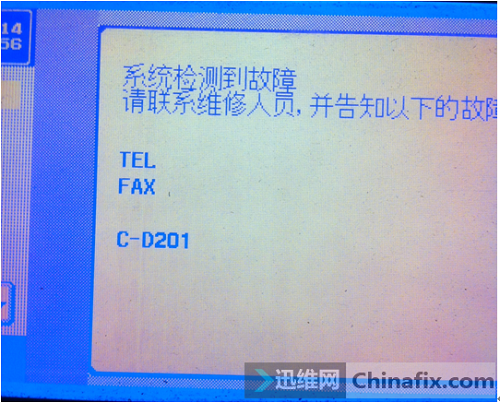

再次开机，没等机器屏幕显示开机LOGO，就出现错误代码C-D201。如下图：
柯尼卡美能达bizhub C252彩色复印机 图2
这个代码再熟悉不过，因为多年前曾维修过柯美的同类型机器这个代码的故障，报错CD201大致是因为主板上的内存条问题。
分享当年的维修过程总结如下：
此机器图像处理板上有三条内存插槽，按从上到下的顺序数，依次为1、2、3。 柯美此类型的机器最少要装2条内存，而且两条内存要求是容量大小一致，内存插槽1、2必装内存，插槽3为传真内存，如果有传真板，此内存必须安装。
以下4种情况，出现任何一种情况均会报错误代码。
1、装一条内存；
2、不装内存；
3、两条内存的容量不同；
4、有传真板不装第三条内存。
排除以上4种情况，果断把内存取出来用橡皮擦处理后，再次装入主板，试机。

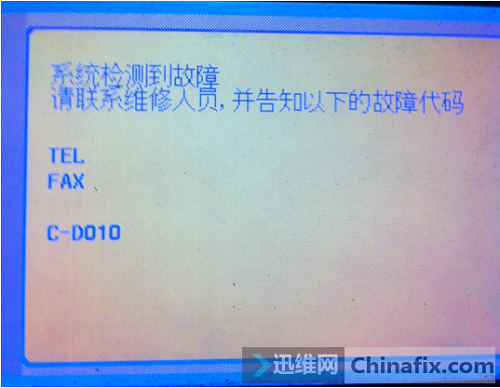

以为可以顺利看到开机画面了，结果让人失望。如图：显示错误代码CD010。
柯尼卡美能达bizhub C252彩色复印机 图3

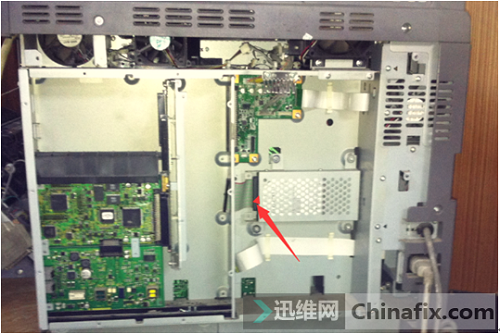

经查证相关资料，得知为硬盘错误，关机，经检查发现硬盘另一端连接线一边未插好，被铁壳遮住不容易被发现。如下图：
柯尼卡美能达bizhub C252彩色复印机 图4

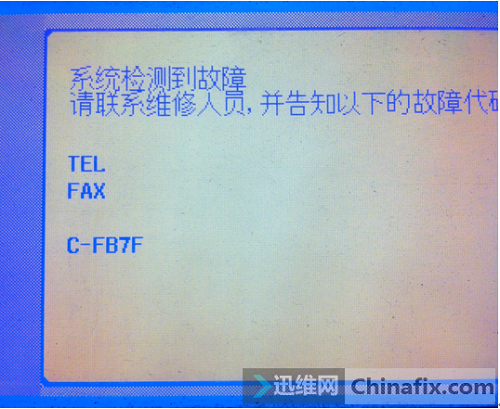

装好后，开机试机，再次出现错误代码。如下图：
柯尼卡美能达bizhub C252彩色复印机 图5
但直觉告诉我，肯定又是连接问题了，因为这个机器非常重，需要4个人才能搬起，而且被搬运过两次，从客户那里搬运到朋友店里，然后又从朋友的店里，搬到基地。还被人拆过主板，难免出现连接问题。
经检查发现，机器背后的连接线异常，拔掉后查看针脚全部弯曲，将其拨正。为避免出现连接问题，仔细检查所有外部连接线，均未发现异常。

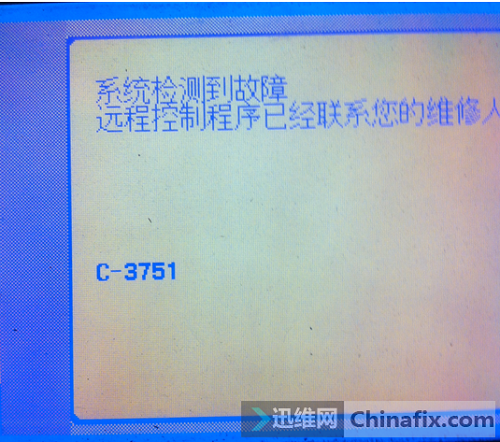

再次插电试机，再次出现错误代码C3751。如下图：
柯尼卡美能达bizhub C252彩色复印机 图6

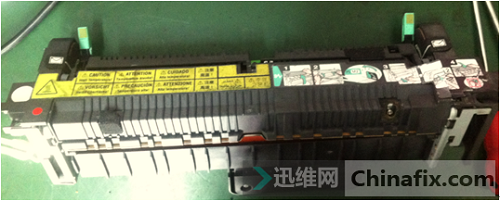

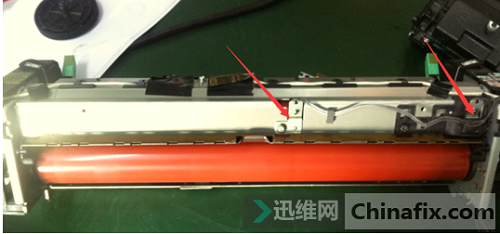

查相关资料，C3751原因为定影温度异常，此代码可通过维修模式消除，为确保下次不再出现错误代码，拆下定影检查，定影部分如下图：
柯尼卡美能达bizhub C252彩色复印机 图7

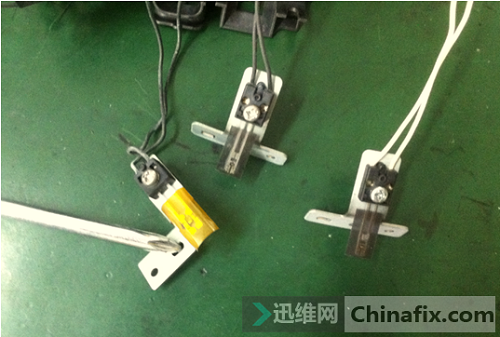

拆解后检查热敏电阻，热敏电阻位置如下图：
柯尼卡美能达bizhub C252彩色复印机 图8

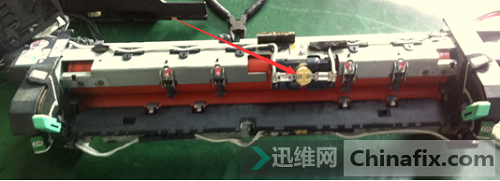

顺便测量热开关，热开关位置如下图：
柯尼卡美能达bizhub C252彩色复印机 图9

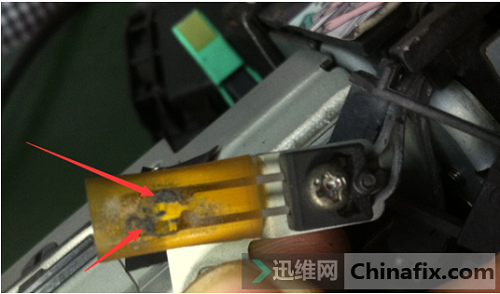

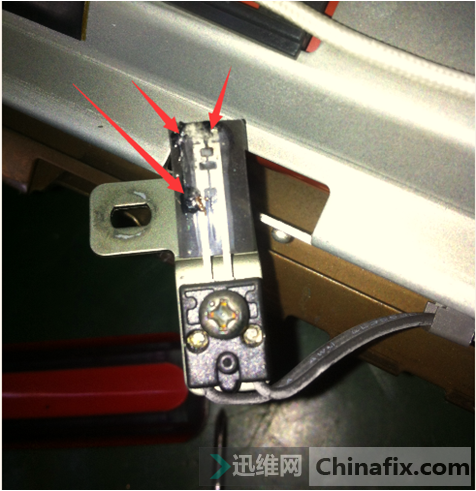

此机器上下辊都有加热灯管，好像共有5个热敏电阻，检查所有热敏电阻，发现其中有两个热敏电阻表面特别脏。如下图：
柯尼卡美能达bizhub C252彩色复印机 图10
柯尼卡美能达bizhub C252彩色复印机 图11
另外几个都比较干净。如下图：
柯尼卡美能达bizhub C252彩色复印机 图12
测量其阻值及其加热后变化数值均为正常，装好定影部分，第几次试机我也忘记了。
进入维修模式，消除定影错误代码，消除代码顺序：
按下触摸屏右边（效用/计数器）按键，然后在触摸屏上选择（详细）选项，再依次按（停止）（00）（停止）（01）；

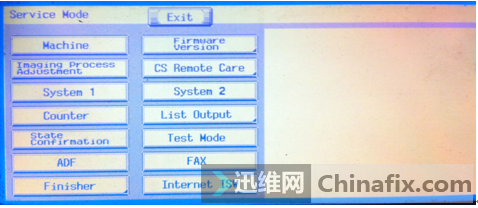

进入维修模式，维修模式如下图，在维修模式下，触摸屏上选择（system1），在其子菜单下有清除错误代码选项，不懂英文的最好查明意思后，再做选择。
柯尼卡美能达bizhub C252彩色复印机 图13
清除代码后，需要关闭主电源，10秒后再开机。开机后，顺利进入系统界面。

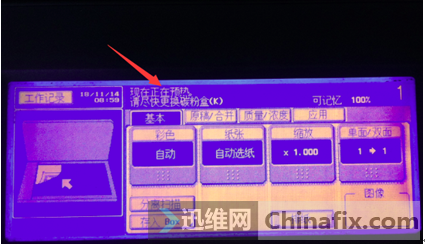

接下来等待预热，此机器预热时间正常为2分钟，2分钟后，依然显示预热中，等到5分钟后，机器屏幕始终显示预热中,提示界面如下图：
柯尼卡美能达bizhub C252彩色复印机 图14

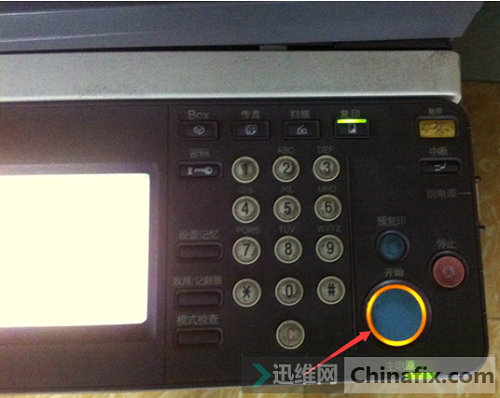

开始按键为橙色，意思是不可以操作。
柯尼卡美能达bizhub C252彩色复印机 图15
排除这个一直提示预热中的故障，花费了很多时间，经过不断排除，发现把内存条取下后，再次插上偶尔会正常，最后断定是内存问题，内存颗粒上比较脏，有被腐蚀的痕迹。

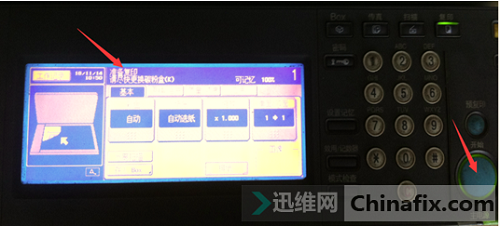

仔细处理腐蚀后，能正常完成预热，如下图所示。显示准备复印，开始按键为绿色。
柯尼卡美能达bizhub C252彩色复印机 图16
按下启动后，整个屏幕黑屏，好像是副电源关闭的状态一样，但副电源按键是按下去的。试了很多次，都是黑屏，果断更换内存。换上内存，故障依旧，试了N次都一样。
凭经验感觉是主板问题，将新的主板、内存换上去，一路正常到开始绿灯亮起，按下开始键，听到机器再次转动的声音，机器已经好了。
试机复印了几张，机器是能正常动作，不会死机黑屏，（经过一系列测试）证明判断主板坏，是对的。

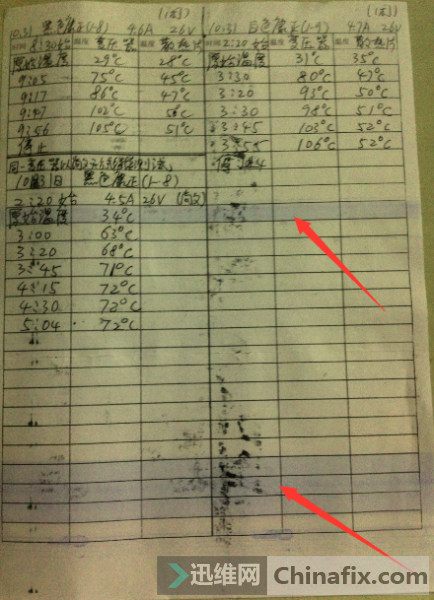

后面问题又来了，发现复印黑白的字体，有蓝色的印子，效果如下图：
柯尼卡美能达bizhub C252彩色复印机 图17

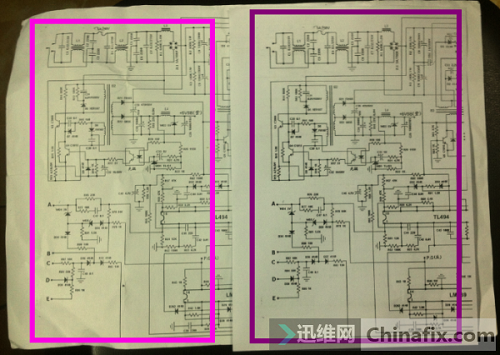

这个故障比较简单，是由于蓝色的硒鼓废粉满了，处理蓝色硒鼓后打印效果如下图，粉红色方框属于原稿，紫色方框是复印件，复印件比原稿差不多，并且没有蓝色条纹了。到此，维修结束，故障排除。
柯尼卡美能达bizhub C252彩色复印机 图18
备注：
文中黑屏故障还有其他原因，请查看原文链接：http://www.chinafix.com/thread-821958-1-1.html
本文作者：迅维ID:小文大章
