迅维打印机老师兄弟7010一体机较简单故障维修一例

更新时间:2014-06-27 浏览量:1487

下图是基地打印机教室,打印机科目实践材料都是没有被修过的机器,而且大部分都是现在市面上常见机型,内部结构完整不少组件。有一部分打印机为插电即能正常打印。结构完整的打印机可以方便学员验证自己的拆装动手能力。

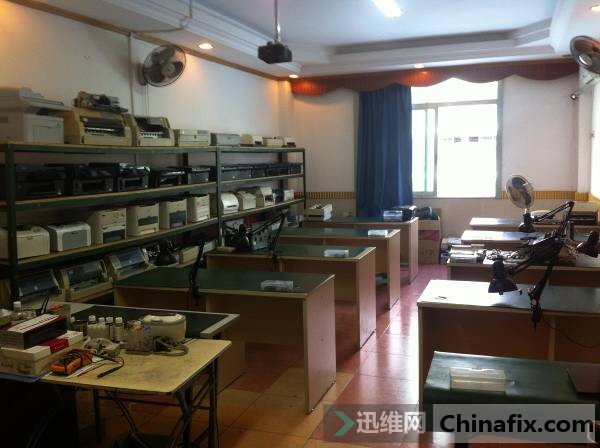

基地打印机教室
货架已经放满了,还有一些实践材料堆积在角落。

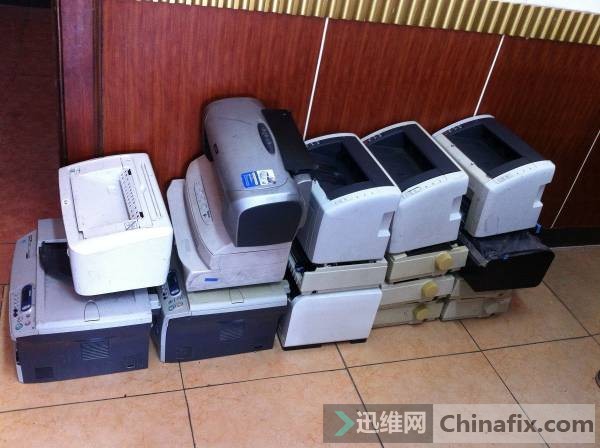

实践材料堆积在角落
前几天,有一台兄弟7010的一体机被实地打印机学员大卸八块,再装好后能正常打印,但打印内容倾斜。

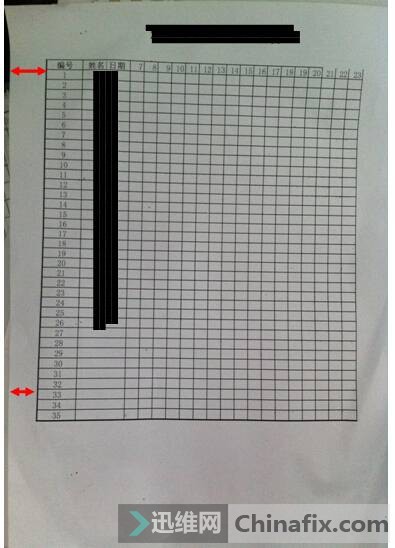

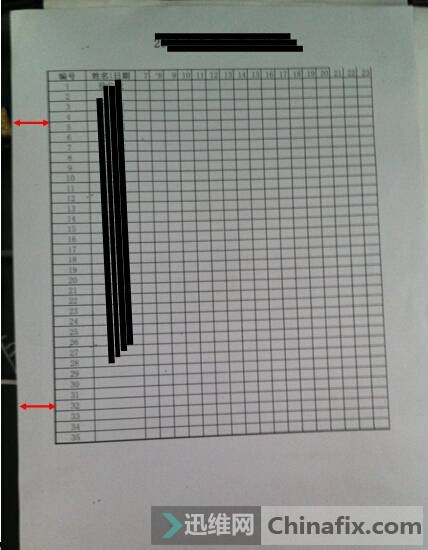

打印内容倾斜
因学员自己开店比较忙,没来得及维修,就留下故障打印机,回家了。

这几天空闲的时候,就拿出来研究,试机后发现无论打印复印内容都是一样的倾斜,以前维修过这种故障,大多是因为纸张在进纸的时候或经过纸路的时候发生倾斜从而出现打印内容倾斜。首先检查纸盒内部固定纸张宽度的调节卡,经检查后并无发现异常。

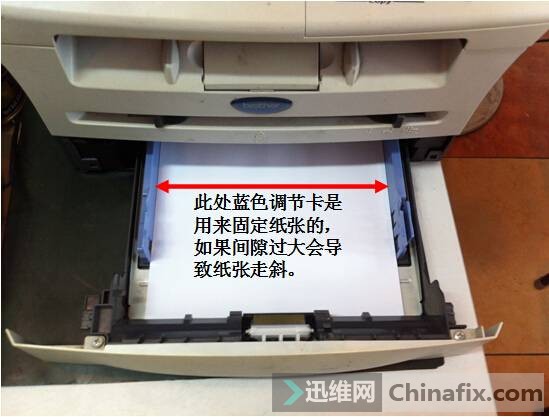

检查纸盒内部固定纸张宽度的调节卡
由于被拆过,考虑是不是没有装好,拆开打印机外壳,检查其拆装,也并无发现异常。检查硒鼓、激光器也没有被拆散的痕迹。

再次试机,当打印到一半的时候,打开打印机前盖,查看卡在纸路中的纸张,发现纸张已经倾斜,由此可断定是纸路问题。如图

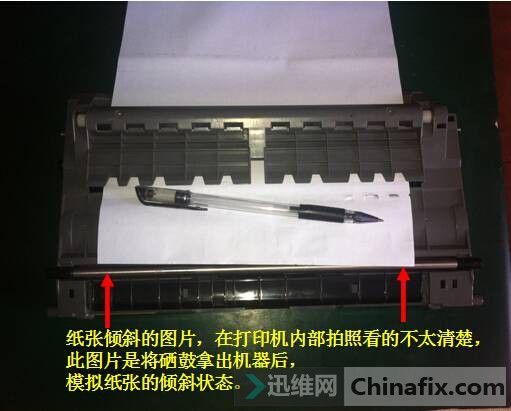

查看卡在纸路中的纸张
硒鼓下方一条铁辊是用来压住纸张的。

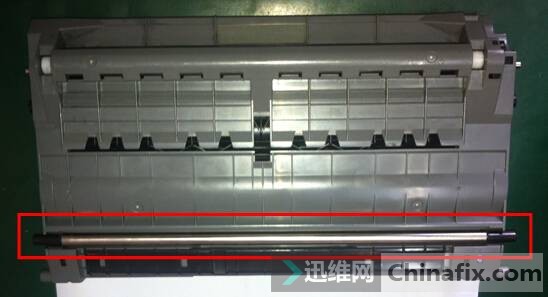

硒鼓下方一条铁辊是用来压住纸张的
但这条铁辊的压力来自于打印机内部两侧的压簧,观察压簧发现有一个被装反了,致使纸张的一边没有压力,从而导致纸张走斜,如图

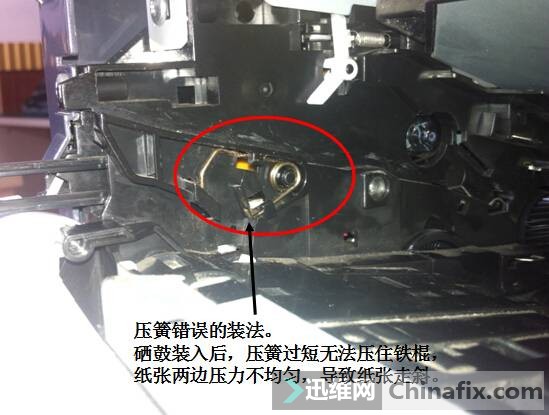

打印机内部两侧的压簧

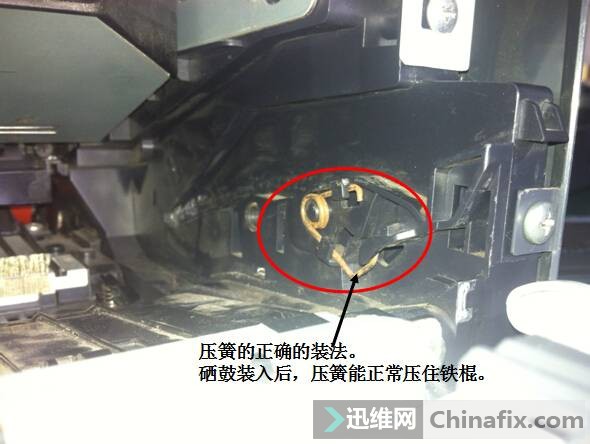

压弹簧的正确装法
把压簧正确装回后试机故障修复。
故障修复
