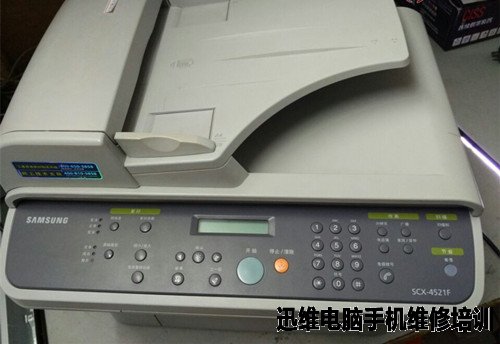

机器型号：三星SCX－4521F一体激光打印机


　　故障现象：接上电源开机，机子刚开始时没反应，屏幕也不显示，大约过了1分开钟就听见机器里有不规则的继电器来回吸合的声音，不过屏幕还是没显示。


三星SCX－4521F开机不显示维修（图1）

　　维修过程：

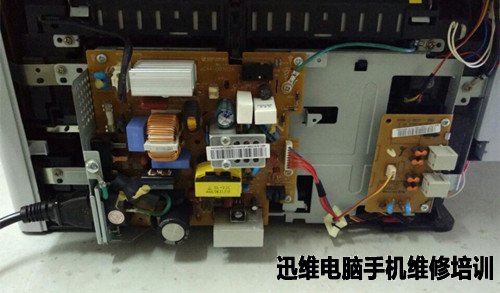

　　这时心想开机没显示但有继电器来回吸合估计是供电不正常引起的吧！先着重检查电源板吧！把机器后盖拆了，图中左边那块大大的板子就是电源板。



三星SCX－4521F开机不显示维修（图2）

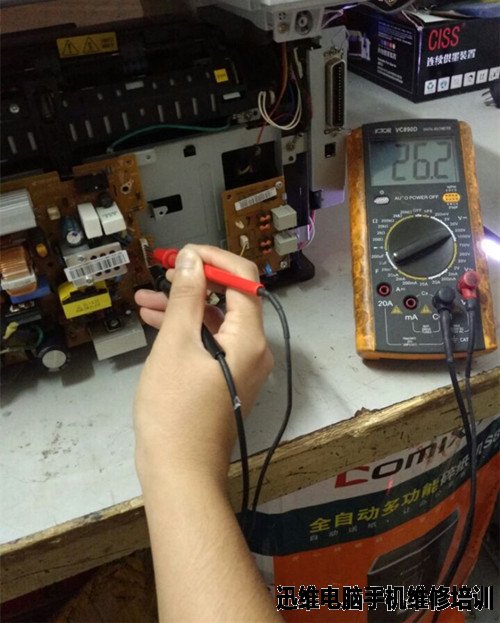

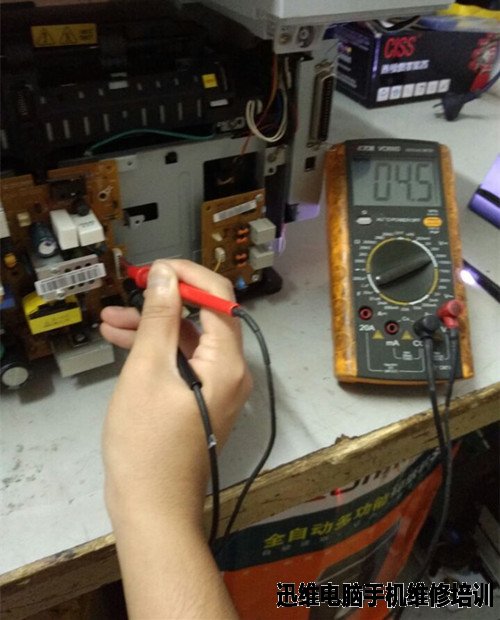

　　再通电开机，用数字万用表测得电源主板上两组标称输出电压+24V和+5V实际输出分别为+26.2V、+4.5V，如图：



三星SCX－4521F开机不显示维修（图3）


三星SCX－4521F开机不显示维修（图4）


三星SCX－4521F开机不显示维修（图5）

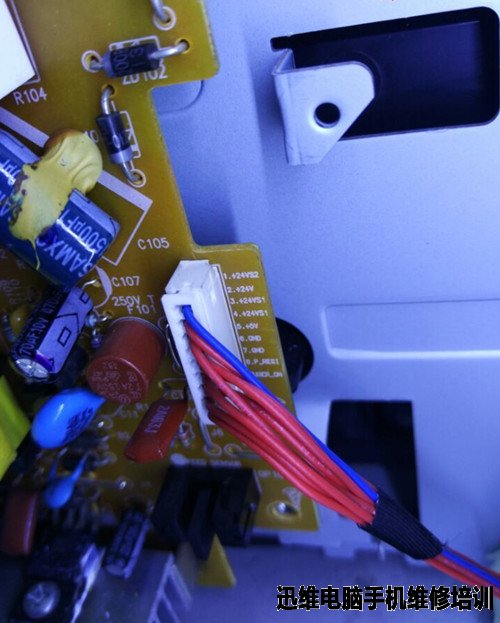

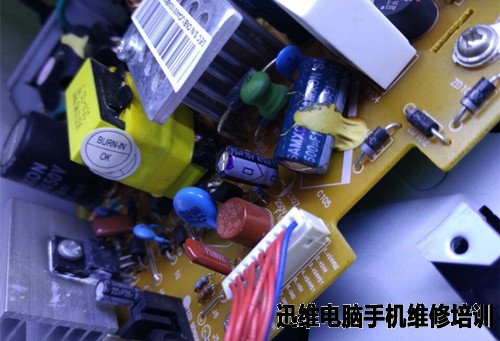

　　发现+5V这组实际输出+4.5V，电压有点偏低了，应该是稳压或者滤波电路出了问题。反复查看线路板，看有没有可疑的地方。细看，果然有个电解电容有点鼓泡了，不仔细看还真看不出来。下图中的C105（有胶贴着的那个）就是有问题的。



三星SCX－4521F开机不显示维修（图6）

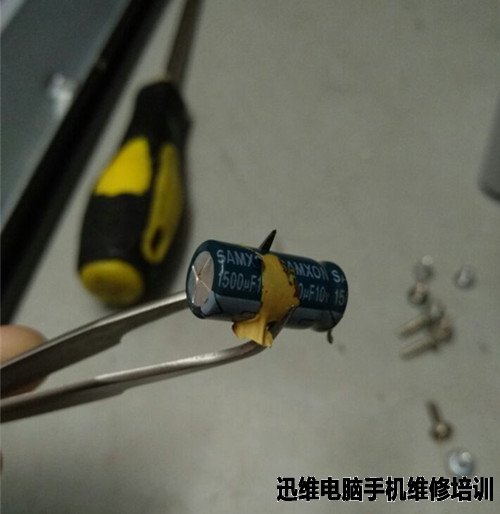

　　用电烙铁拆下来仔细看了下，标称值是1500UF/10V。如图：



三星SCX－4521F开机不显示维修（图7）

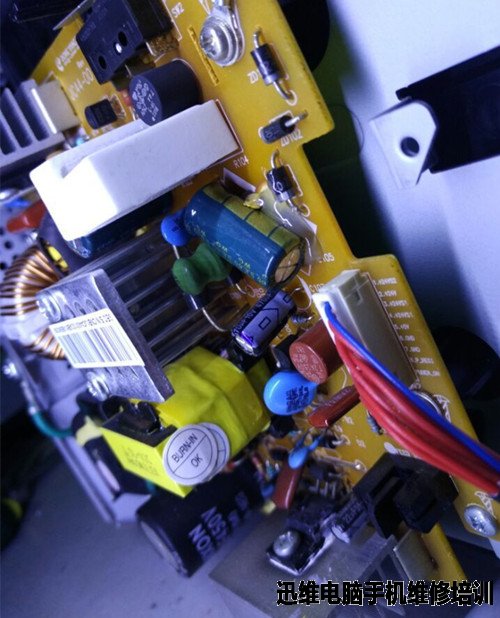

　　换上一个参数同样的好电容上去，因为是卧着放，所以用点热熔胶固定好。


三星SCX－4521F开机不显示维修（图8）


　　换好后通电开机，紧盯着屏幕，突然眼前一亮，屏幕有显示了，相应的指示灯也亮了，定影器也开始正常运作了。再用万用表测输出的电压也恢复正常了，装好后盖试机，打印复印都正常。
