爱普生LQ635K针式打印机不通电维修

更新时间:2016-12-13 浏览量:1234

  机器型号:爱普生LQ635K针式打印机

  故障现象:不通电

  维修过程:

  拆开外盖,拨掉两头缆线通电,机器依然不能开机,排除打印头短路导致不通电的因素。拆出电源板通电测量输出电压,发现主电压在接通电源时电压输出47.5V,接着慢慢变成0V,基本确定电源板故障是由于输出电压过高(正常时43V)而进入保护状态了。

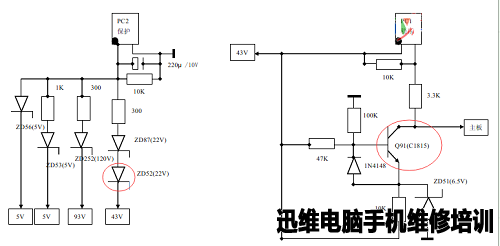

  为了进一步确定故障原因,用铬铁焊开主电源的保护反馈稳压管(ZD52)让电源板的保护电路不工作,通电测量电源板有电压输出(47V\5V\93V),基本确定故障部位是电源板的稳压控制电路异常导致主电压输出过高引起电路保护而不通电的。手工绘制了稳压控制电路和保护电路的简单电路图。

爱普生LQ635K针式打印机不通电维修

  用表测量了稳压电路的各个原件,发现Q91的BE结有反向击穿的故障存在,更换一个C1815,电路通电,主电压(43V)输出正常,装机试机,机器打印正常,机器修复。
