HP M128FP激光多功能一体机原装硒鼓加粉图解教程

更新时间:2016-12-21 浏览量:6066


  客户的一台HP M128FP激光多功能一体机硒鼓没有粉了,原装硒鼓更换成本太高了,加粉再用一两次还是可以的。原装硒鼓不提倡加粉,因为加粉会破坏硒鼓的紧密性,从而影响一体机的性能。使用完粉后可以更换原装硒鼓,后续可以买易加粉的,更容易加粉。

  HP M128FP激光多功能一体机原装硒鼓加粉过程:

  这是硒鼓正面,最好戴上防静电手套和口罩。

HP M128FP原装硒鼓加粉图解教程 图1
HP M128FP原装硒鼓加粉图解教程 图1

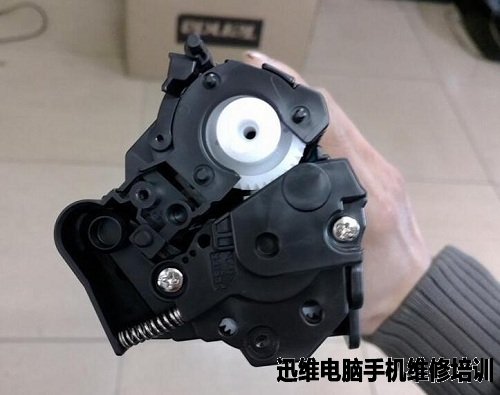

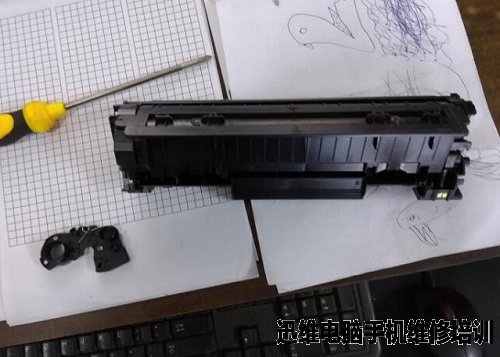

  拧下硒鼓左侧面的一颗螺丝,取下鼓芯边盖。

HP M128FP原装硒鼓加粉图解教程 图2
HP M128FP原装硒鼓加粉图解教程 图2

HP M128FP原装硒鼓加粉图解教程 图3
HP M128FP原装硒鼓加粉图解教程 图3

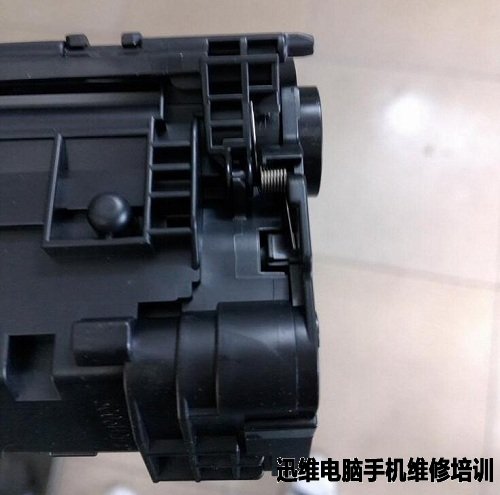

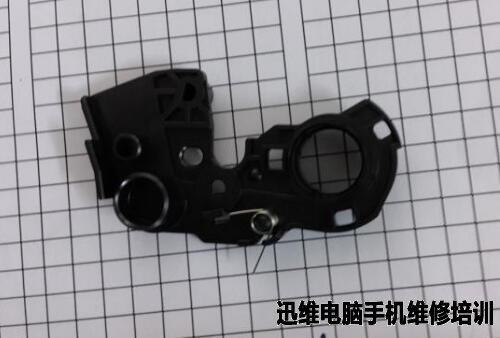

  先把弹簧如下图一样扣好。

HP M128FP原装硒鼓加粉图解教程 图4
HP M128FP原装硒鼓加粉图解教程 图4

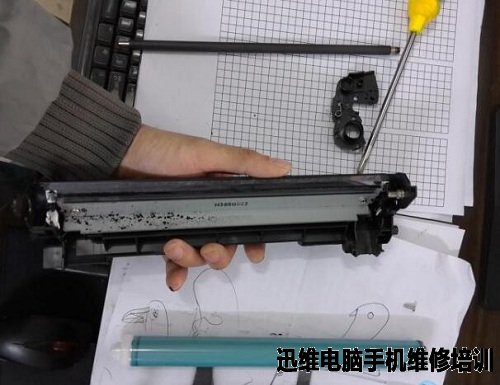

  一手握住一边,左手向前用力,右手前后用力。分离硒鼓的粉仓和废粉仓。

HP M128FP原装硒鼓加粉图解教程 图5
HP M128FP原装硒鼓加粉图解教程 图5

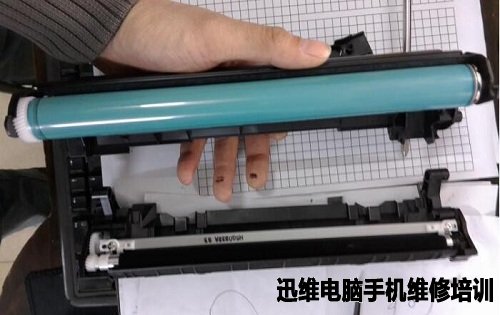

  先处理废粉仓,拆下鼓芯,拆下充电棒。

HP M128FP原装硒鼓加粉图解教程 图6
HP M128FP原装硒鼓加粉图解教程 图6

HP M128FP原装硒鼓加粉图解教程 图7
HP M128FP原装硒鼓加粉图解教程 图7

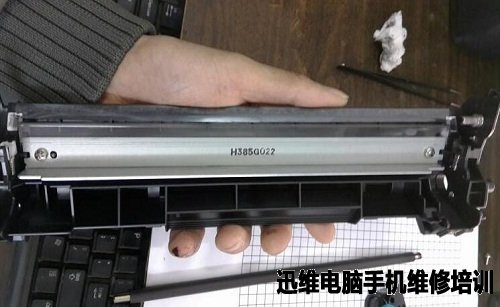

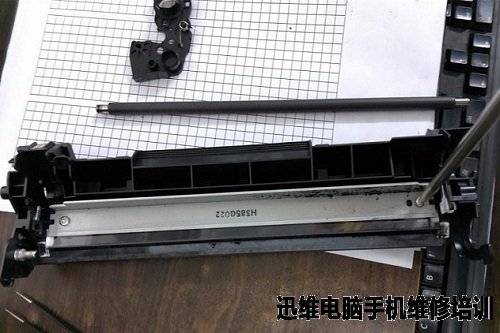

  拧下固定刮板两边的螺丝。

HP M128FP原装硒鼓加粉图解教程 图8
HP M128FP原装硒鼓加粉图解教程 图8

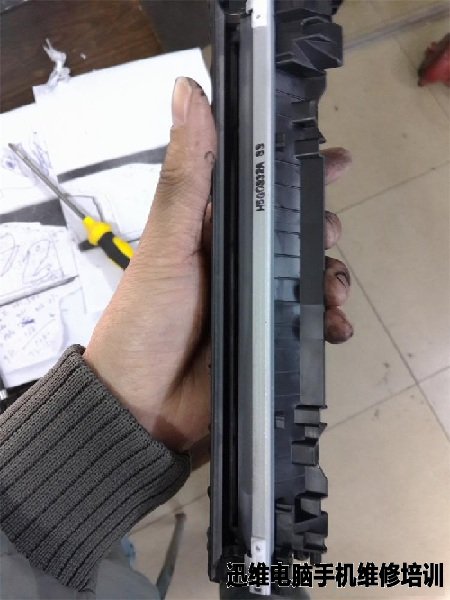

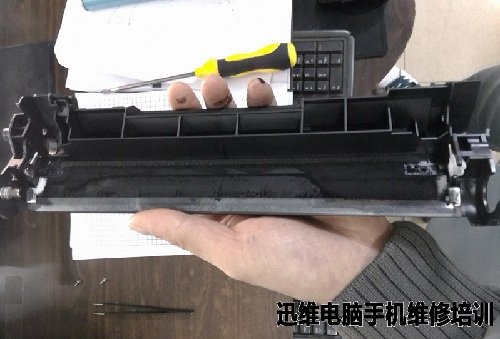

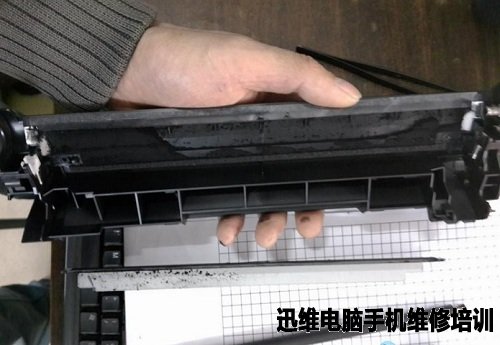

  拆下废粉仓刮板,倒掉废粉仓中的废粉,清理干净废仓和刮板,没有吸尘器,可以用吹风筒吹干净的。

HP M128FP原装硒鼓加粉图解教程 图9
HP M128FP原装硒鼓加粉图解教程 图9

HP M128FP原装硒鼓加粉图解教程 图10
HP M128FP原装硒鼓加粉图解教程 图10

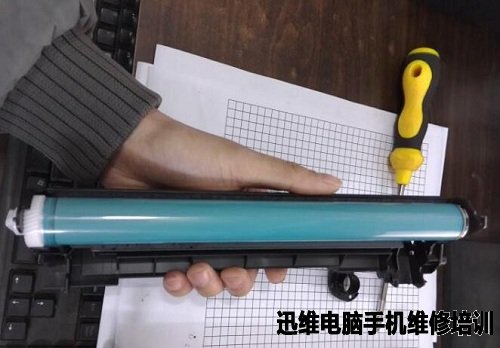

  装回刮板。用棉签清理干净充电棒两头的支点,装回充电棒,装回鼓芯后废仓就可以放在一边了。

HP M128FP原装硒鼓加粉图解教程 图11
HP M128FP原装硒鼓加粉图解教程 图11

  接下来到粉仓了,首先拧下粉仓右侧的一颗螺丝。

HP M128FP原装硒鼓加粉图解教程 图12
HP M128FP原装硒鼓加粉图解教程 图12

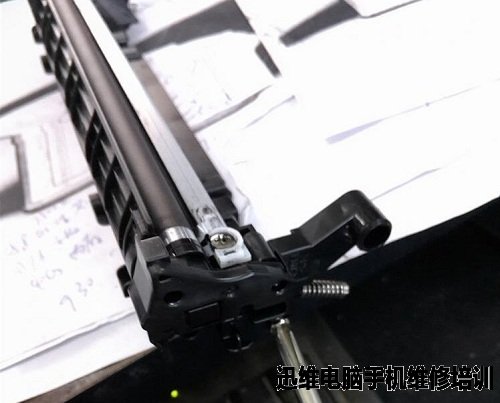

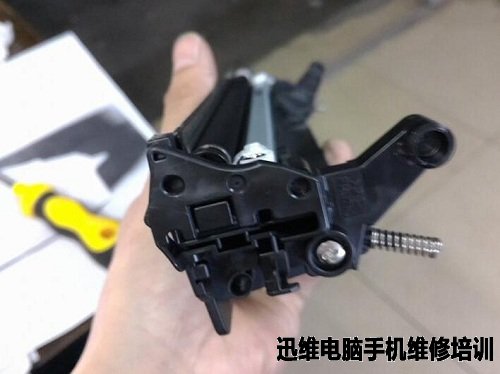

  取下通电边盖。取下磁辊前先把黑色的磁辊护套取下,注意要小心。

HP M128FP原装硒鼓加粉图解教程 图13
HP M128FP原装硒鼓加粉图解教程 图13

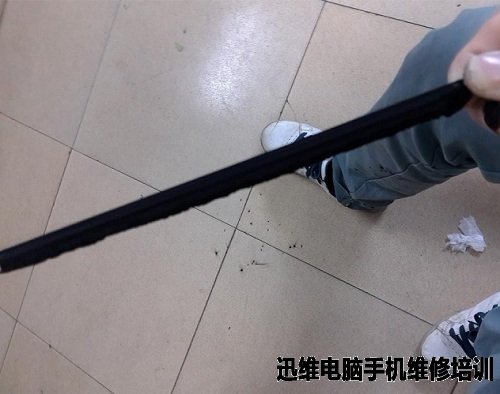

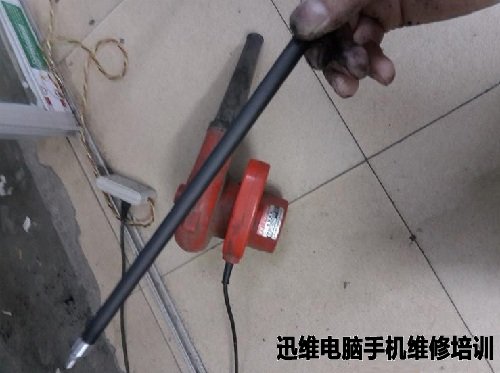

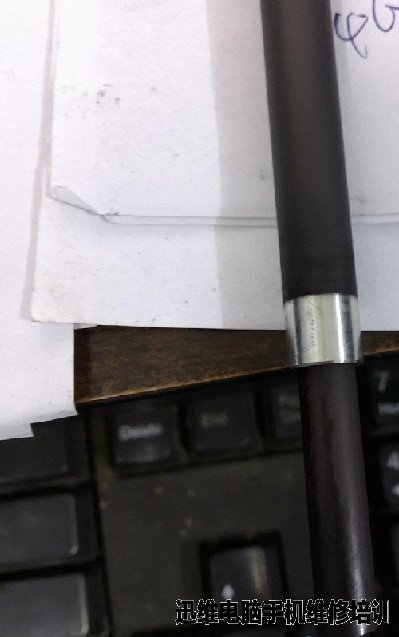

  取下磁辊,用吹风机吹干净磁辊上的碳粉。

HP M128FP原装硒鼓加粉图解教程 图14
HP M128FP原装硒鼓加粉图解教程 图14

HP M128FP原装硒鼓加粉图解教程 图15
HP M128FP原装硒鼓加粉图解教程 图15

  把粉仓里的碳粉全部倒掉,并且吹干净粉仓。

HP M128FP原装硒鼓加粉图解教程 图16
HP M128FP原装硒鼓加粉图解教程 图16

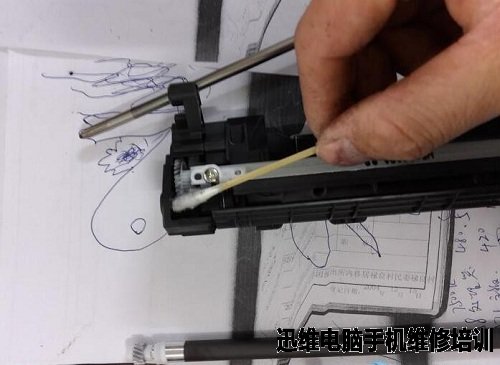

  用棉签清理干净磁辊轴套。也可以先加粉后再清洁,因为加粉时可能又会弄脏。

HP M128FP原装硒鼓加粉图解教程 图17
HP M128FP原装硒鼓加粉图解教程 图17

  加入新的碳粉。加完粉后,先把磁辊套装上,磁辊里面的磁芯伸出来一段。

HP M128FP原装硒鼓加粉图解教程 图18
HP M128FP原装硒鼓加粉图解教程 图18

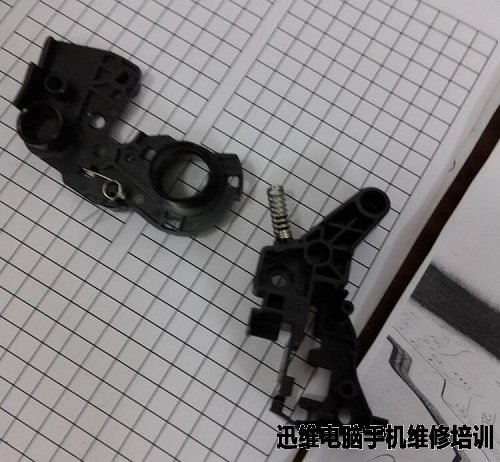

  把磁辊装回到粉仓上,磁辊头和通电边盖套上,装上通电边盖,扭好螺丝。

HP M128FP原装硒鼓加粉图解教程 图19
HP M128FP原装硒鼓加粉图解教程 图19

  把粉仓和废仓组合起来,对好下面的角角,按前面分离时的反方向扣上,检查两边弹簧,把弹簧位置拨正拨直。再把鼓芯边盖装上,之前扣好的弹簧要压住鼓芯盖板,拧好螺丝。

HP M128FP原装硒鼓加粉图解教程 图20
HP M128FP原装硒鼓加粉图解教程 图20

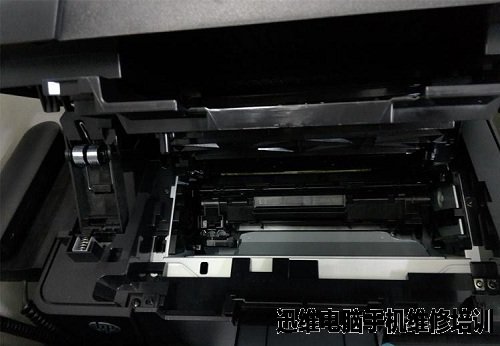

  理论上还用更换新的芯片,但我手上没有芯片,也照样使用,使用的时候一直提示“黑色碳粉不足”而已,如果大家以后加粉的时候有芯片的可以更换上。至此,HP M128FP原装硒鼓加粉结束。

HP M128FP原装硒鼓加粉图解教程 图21
HP M128FP原装硒鼓加粉图解教程 图21
