拆机看了一下，触发后风扇转一会就整机掉电了。由于本人没有TYPE-C电流表，所以无法看到电流，用用户原机的TYPE-C电源故障现象也是如此。由于没有图纸，按惯例先把全板的电压测量一下，发现除了线圈PL4801异常外，其他所有电感上的电压都正常。

　　PL4801上的电压是在最后开启的，在这之前的几秒钟内，前述的所有电压都正常输出。当PL4801出现脉冲波时，前述的电压全都掉了，并且PL4801本身的电压也掉了，风扇也不转了。

　　感觉就是PL4801这路供电本身有问题，为了验证我又测量了公共点电压，发现公共点电压也会随着PL4801的开启而下跌。我用示波器抓了一下波形如下：

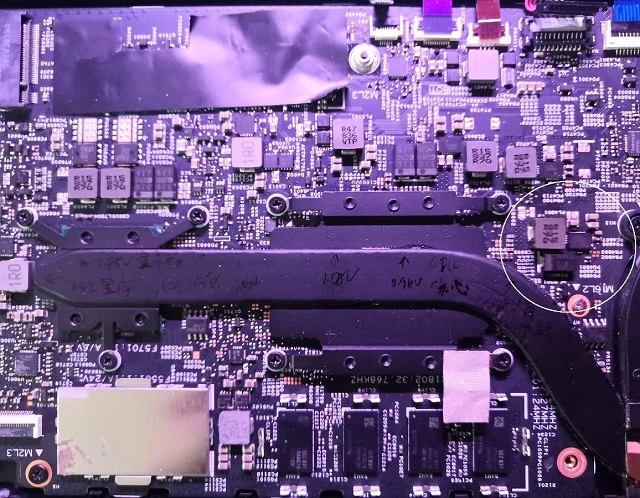

　　如上图所示，出现一个下跌的脉冲。幅值2V，证明确实有过流情况，于是测量了这一路供电的内阻有10欧姆，暂时看起来正常。这一路看似是给CPU供应电能的，下图白色圈圈里的电路。



　　这条供电电路，我在PL4801后面测量到的波形如下：
　　感觉电压有点高，初步分析这一路供电可能是集成显示核心，用电池开机是1.68V。当插入适配器时此路电压竟然可以达到2.28V瞬间脉冲，就连20V的公共点都被瞬间拉低了，并且瞬间有吱的一声。

　　整个CPU供电采用1+2+1供电系统方案，核心管理芯片是95859A，驱动芯片是Z5049QI。考虑到PL4801后面能输出如此高的脉冲波，怀疑Z5049QI异常。它内部集成驱动电路和复合MOS管。先更换它看看。

　　结果的确如同我所想，更换后就好了。这路供电正常才0.74V，并且只在开机后输出200毫秒就关闭了。屏幕已经显示，不再掉电，进入系统后仍然没有再输出，这个小米笔记本修好了。
