迅维学员分享:主板PWA 1.0换桥不开机维修

更新时间:2021-04-06 浏览量:217

  本文为迅维学员 凌越維修 原创,迅维论坛ID:26042


主板型号】PWA 1.0 1150的CPU

【故障现象】更换桥后不开机

【维修过程】

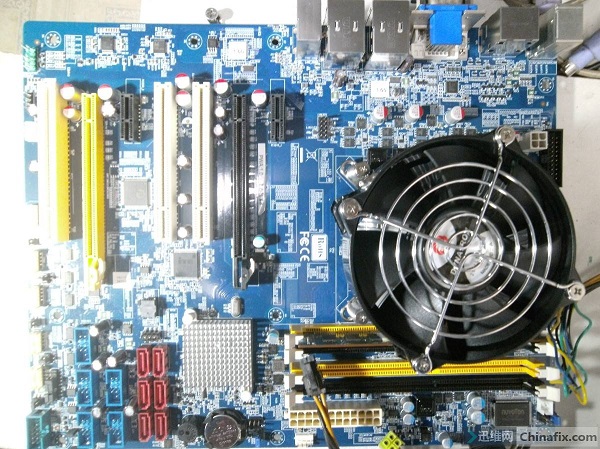

主板PWA 1.0换桥不开机维修 图1

  这是一块少见的PWA 1.0 主板,USB阻值(正负讯号)皆短路,+1.05ME也短路,更换测试良品桥(SR173 Q87),换完后有CS# 一小点波但不跑码。

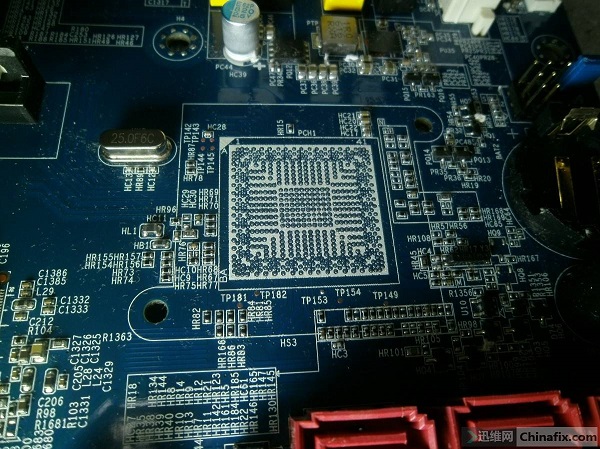

主板PWA 1.0换桥不开机维修 图2

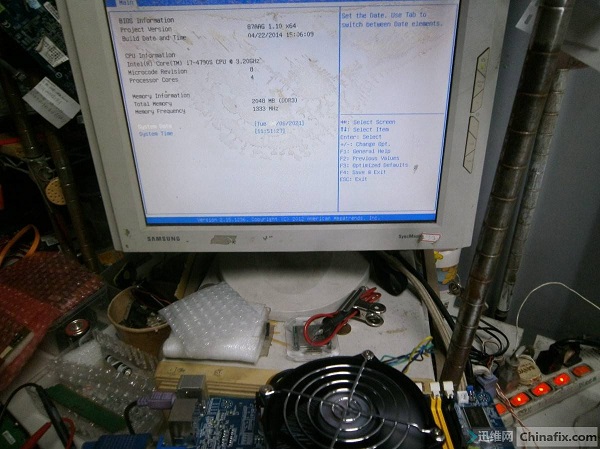

主板PWA 1.0换桥不开机维修 图3

  原BIOS内ME 9.0.31.1487,,但不确定原BIOS好坏,官网又找不到BIOS可以下载烧录。个人经验,找相容性较高的华擎Q87主板(型号Q87WS-DL)官网BIOS 2.30版来烧录可以开机。

  用UEFI TOOL取出Q87WS-DL内官网ME(9.0.30.1482)替代原BIOS内(位址3000~4FFFFF)ME,原BIOS替代9.0.30.1482后可开机正常。

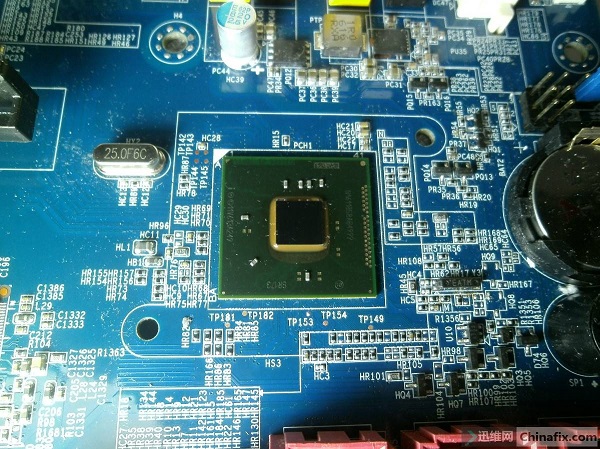

主板PWA 1.0换桥不开机维修 图4

总结:若各位更换桥后若不开机建议更换官网ME测试
