迅维学员分享:微星B85M-ICAFE主板不触发维修

更新时间:2021-04-29 浏览量:240

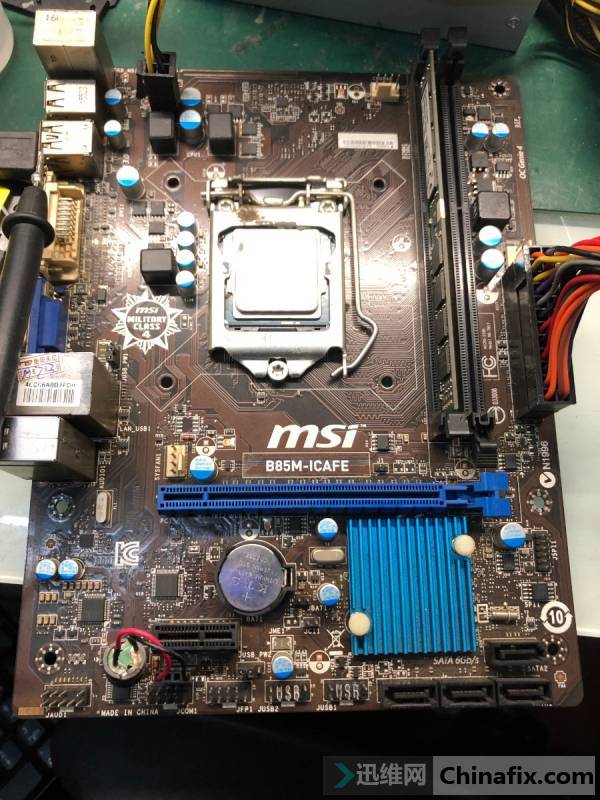

【主板型号】微星B85M-ICAFE主板

【故障现象】主板不触发



【维修过程】

  收到一微星B85M-ICAFE故障主板,插上诊断卡,发现3VSB指示灯不亮,测量B10没有对地短路,桥USB阻值正常,387。待机3VSB没有电压,肯定是5VSB转换3VSB电路异常。

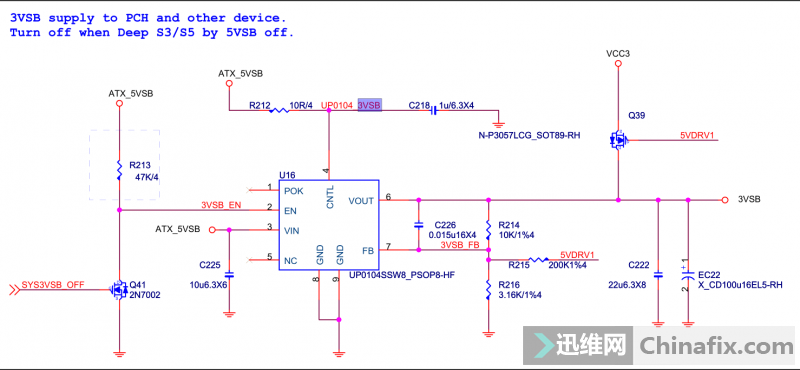

  查找图纸采用的是UO0104S芯片,3、4脚为供电脚,电压正常5.1V,6脚输出3VSB电压为0V,2脚为开启电压,0V,芯片没有开启电压,肯定不工作。拆掉Q41,3VSB已经出来了,结果还是不触发。

  继续修,Q41 D极为开启信号4.5V,不能被拉低,所以G极电压必须为低电平,实际测量G极有5V。

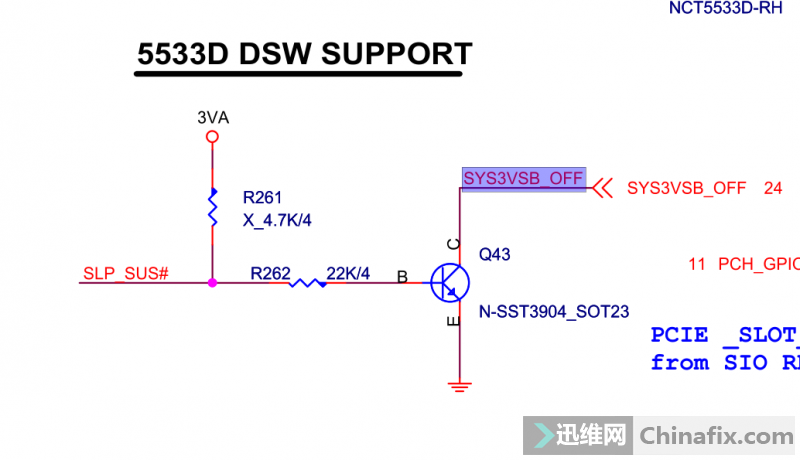

  G极SYS3VSB_OFF信号为5VSB电压直接上拉,连接Q43 C极,而SYS3VSB_OFF必须为低电平,才能开启5VSB转3VSB供电。所以,Q43 B极电压必须为高电平,让C极SYS3VSB_OFF直接接地,5VSB才能转换为3VSB。

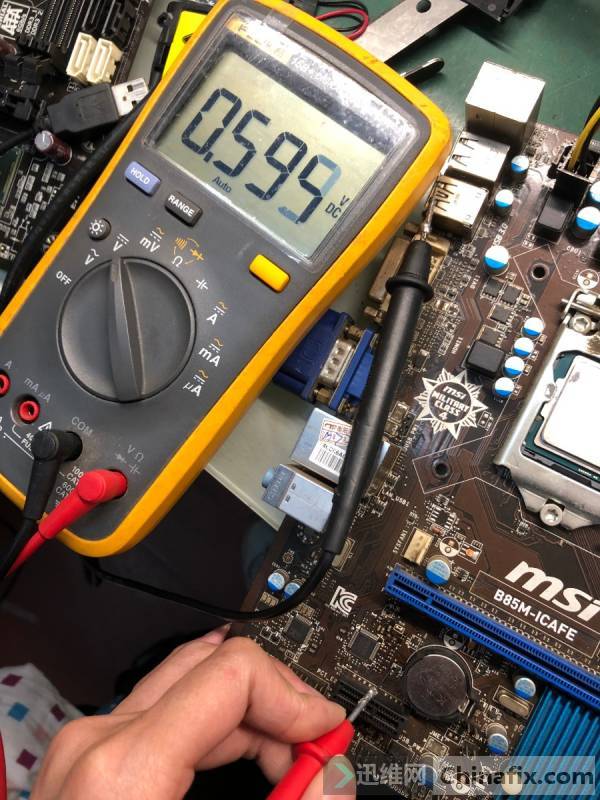

  实测Q43 B极电压为0V,但是发现R261这里是空的,不知道是原本没装还是掉了。装上一个4.7K 电阻,B极电压还是0V,一端3V 一端就是没有电压,直接飞线,实测Q43 B极电压0.6V,3VSB 已经出来了。继续触发,还是不上电。

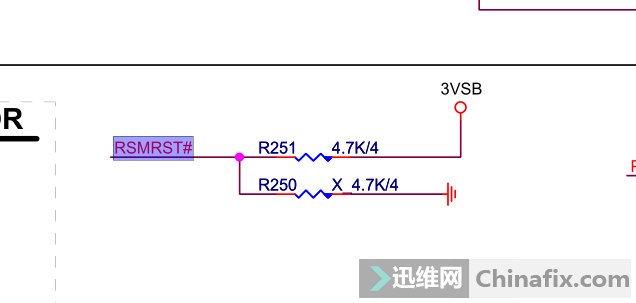

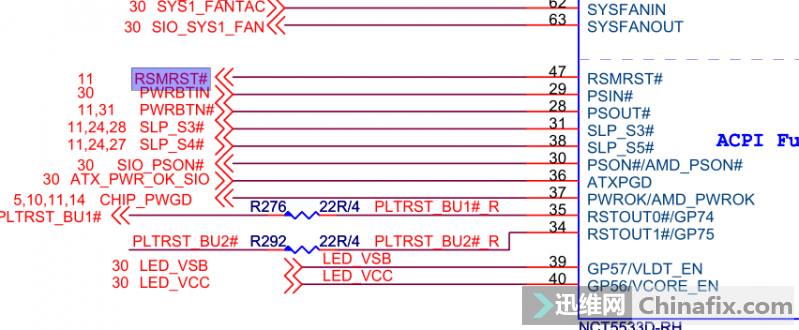

  测量待机条件发现RSMRST#电压也是0V,但是r251电阻正常,一端3V一端0V。



  对地值0.005,有一点阻值,没有短路,继续飞线,RSMRST#电压正常,触发还是不行。继续量,发现PWRBTN  4.7V  PWRBTN#  1.5V  SPL_S3# 3.3V。

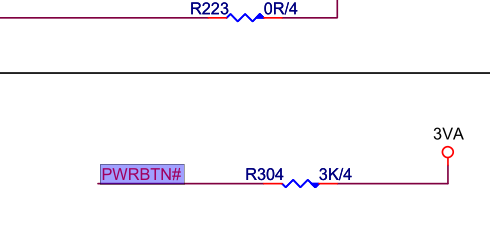

  PWRBTN#由3VA R304电阻上拉,实测一端3.3V  一端1.5V,继续测对地值,slp-s3 275    PWRBTN# 510,桥没有问题,怀疑IO或者桥有问题。没有IO换,继续测量IO待机条件,发现一个电压异常。

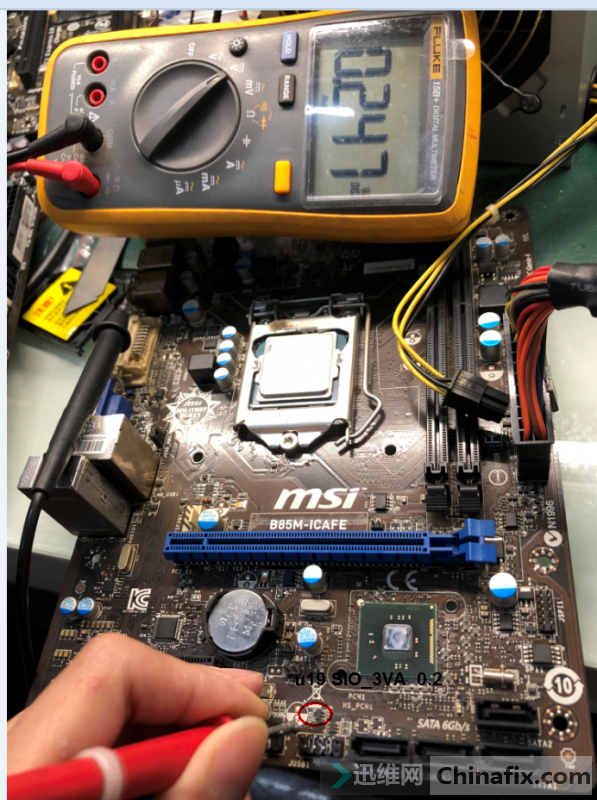

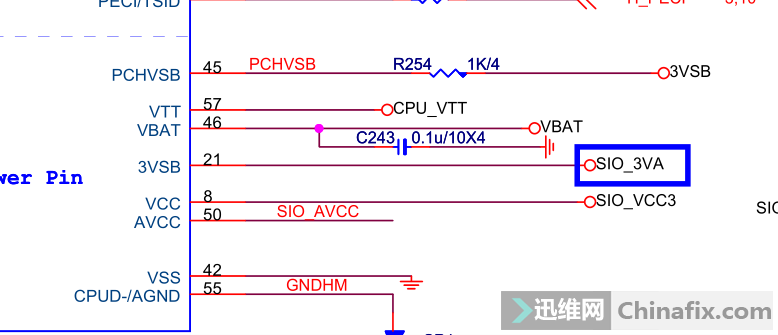

  IO21脚的SIO_3VA电压0.2V。



  追查来源。

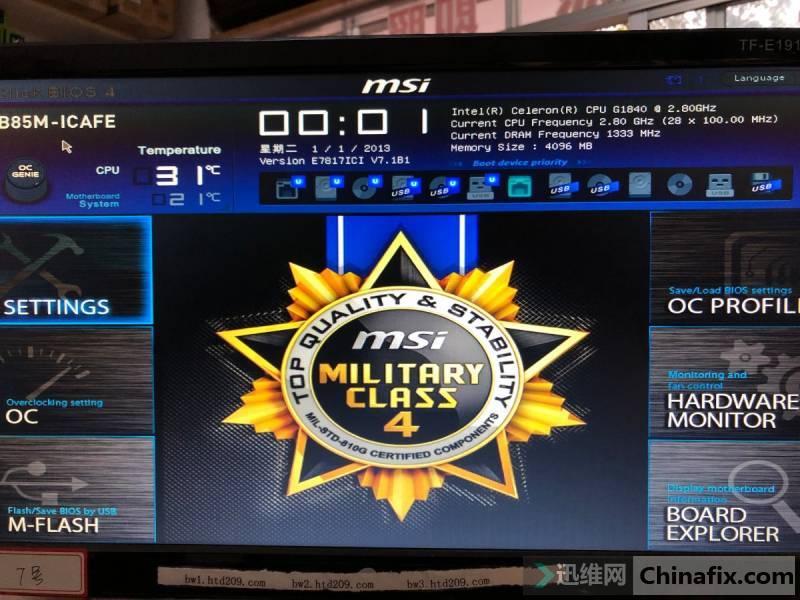

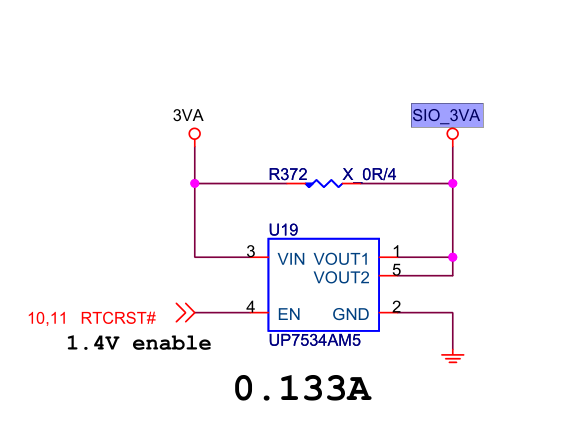

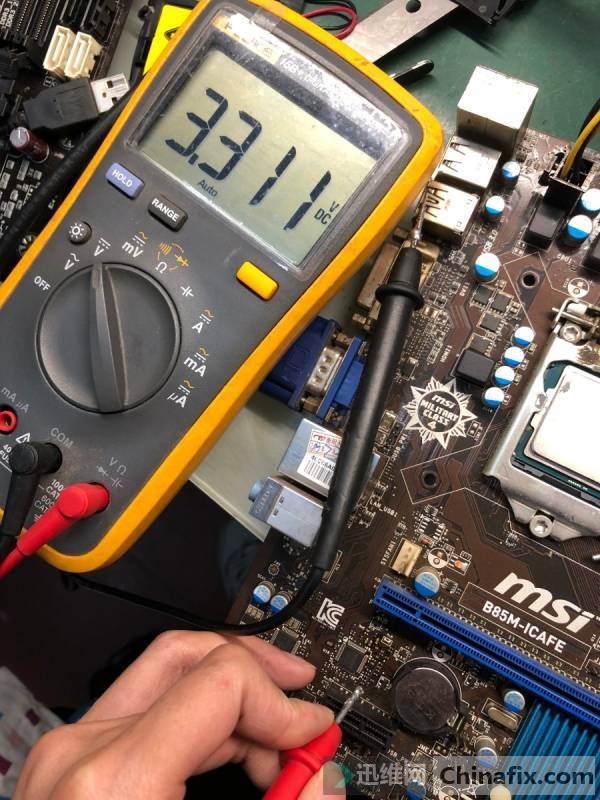

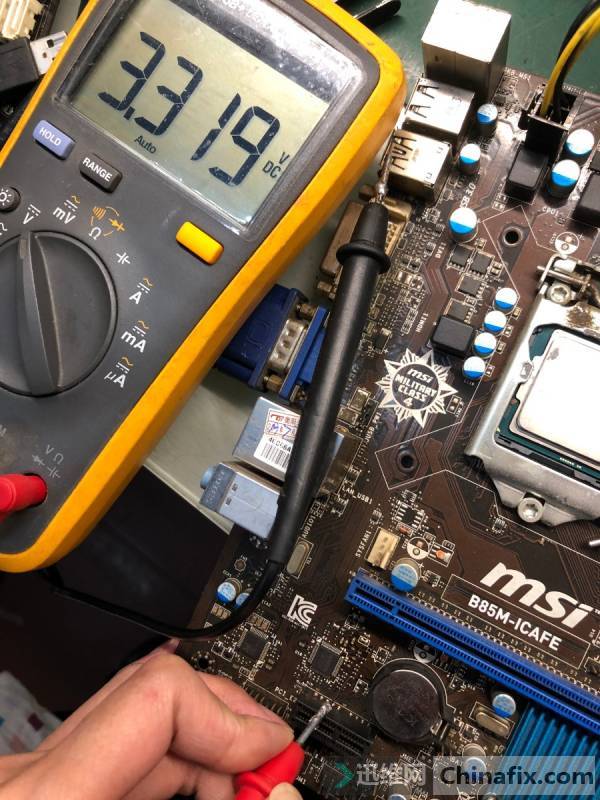

  U19小五脚芯片,3脚VIN3VA  3.3V,4脚EN RTCRST# 3.3V,1,5脚输出  0.247,更换UP7534AM5,SIO_3VA 电压为3.3V  ,PWRBTN#  也恢复了3.3V ,这个21脚的SIO_3VA电压偏低会影响 PWRBTN#,RSMRST,SYS3VSB_OFF?触发终于显示了。



  不确定是不是桥还是IO 有问题,电压要飞线过去才不会拉低。

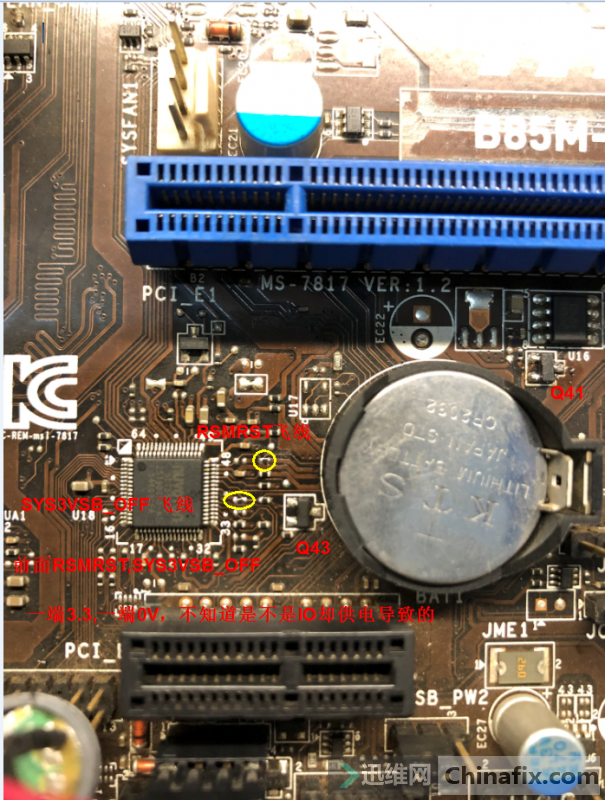

  为了解决心中的疑惑,把两根飞线全部断掉,RSMRST#的上拉电阻4.7K 装回去,发现两个都有3.3V,Q43 G极0.6V电压。







  是IO供电不足,引起的电压拉低,不是桥或者IO 有问题R261的电阻,根本就没有,不是掉了。
