迅维实地学员分享:二修DELL 2421笔记本不开机

更新时间:2021-06-04 浏览量:211

  本文为迅维实地学员段林希原创,迅维论坛ID:494607


  机器型号:DELL 2421

  板号:12204-1

  故障:不触发,待机电压有

  维修过程:这是台经维修过的二修机,现象是不触发,经详细检查,结果为是保护隔离正常,待机正常,开关到EC跳变正常,EC给桥的PWRBTN为3.3没变化。

迅维实地学员分享:二修DELL 2421笔记本不开机 图1

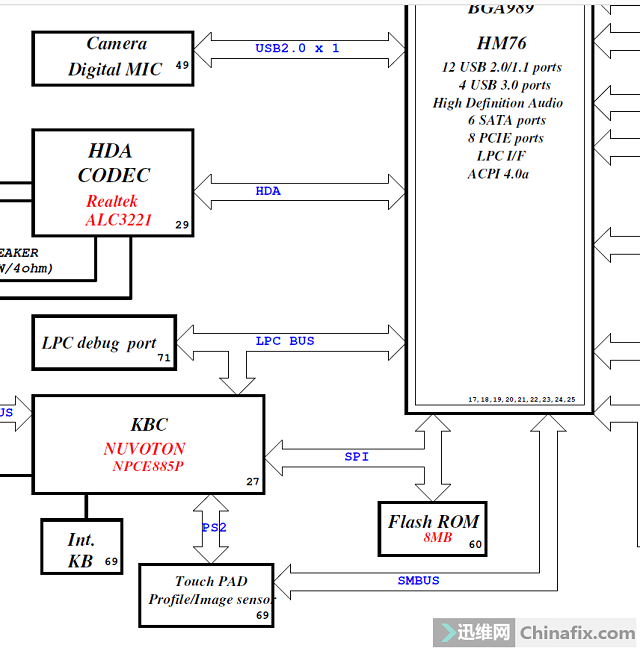

  此主板的EC和PCH走的是SPI共享BIOS,所以说现在EC不发出开机信号,BIOS有参与的,BIOS已被刷过,习惯性的刷上自己修改的BIOS,故障一样。那继续测EC得详细条件。

  AVCC和VCC都为3.3V,85脚EC有3.3V,示波器有测到瞬间下拉动作,73脚的ACIN#为0V正常,17脚的LID3.3V正常,20脚的RSMRST为0V不正常,117脚的PWRBTN为3.3按开关没跳变不正常,那问题就锁定在EC这边了,先更换一个NPCE885P。

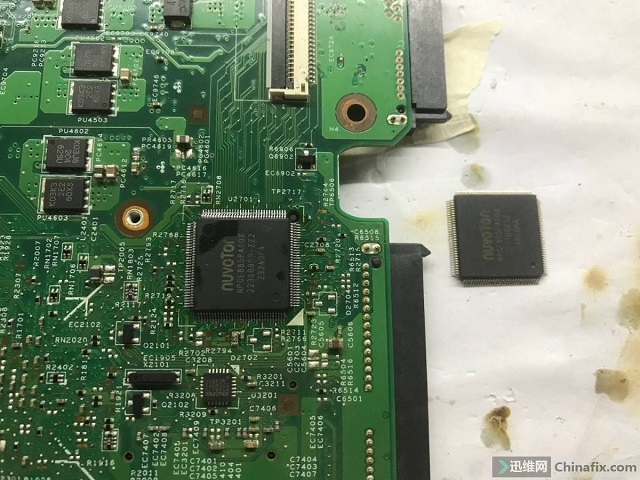

迅维实地学员分享:二修DELL 2421笔记本不开机 图2

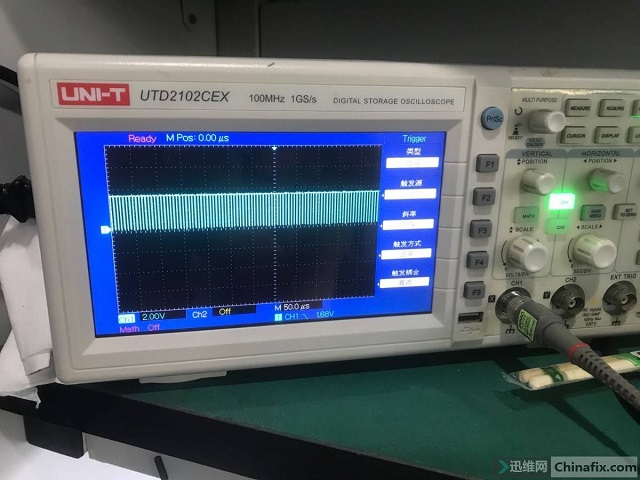

  然后再次测试故障依旧,问题是RSMRST没有为高。在通电状态下二极管档测对地有400多,说明在通电状态下,此脚没有被EC或者PCH拉低。排除了俩芯片损坏的概率,接着示波器测BIOS,发现1脚一直在片选。

迅维实地学员分享:二修DELL 2421笔记本不开机 图3

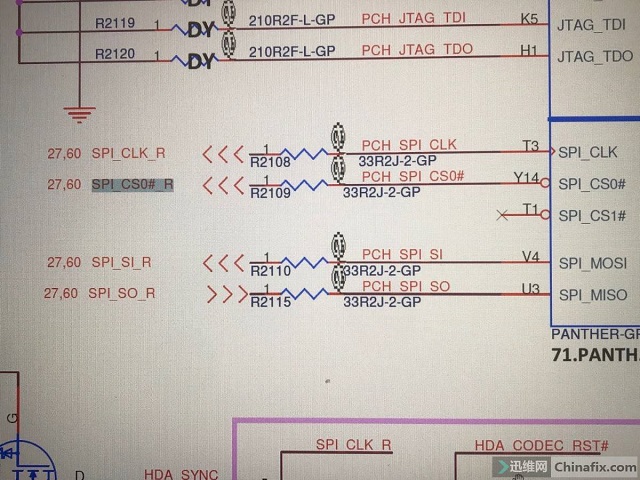

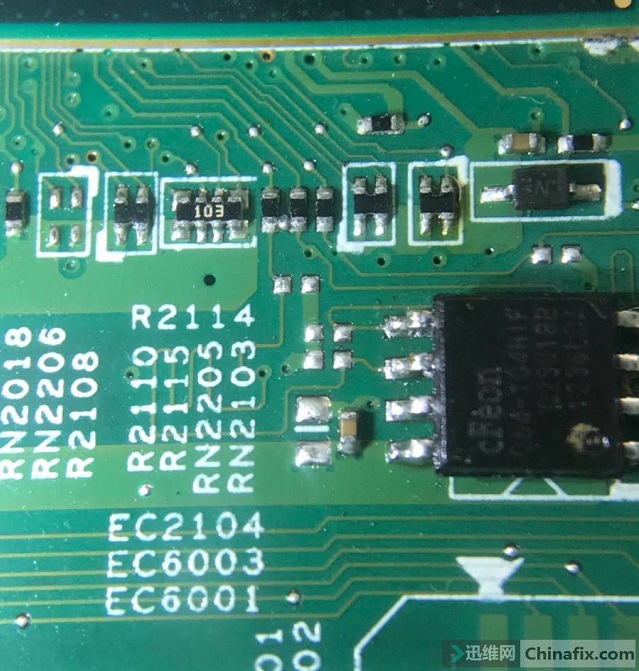

  这就不对了,不是断线就是桥虚焊,跑线路测了EC到BIOS、PCH到BIOS的中间33欧电阻阻值正常,对地阻值也有,说明没有开路也没有虚焊,当我测到R2108和R2110的时候看到这俩电阻中间有个锡珠卡在中间,一测量这俩电阻相通了,哈哈,那么问题也就出现了,扣掉开机好了。维修结束。

迅维实地学员分享:二修DELL 2421笔记本不开机 图4

迅维实地学员分享:二修DELL 2421笔记本不开机 图5

迅维实地学员分享:二修DELL 2421笔记本不开机 图6

  再次测量RSMRST已为3.3V,BIOS的1、2、5、6 这4个脚的波形也正常有间歇性波形。
