迅维培训学员分享：两块华硕主板不触发维修

更新时间：2021-07-01 浏览量：236

　　本文为迅维培训学员唐枫原创，迅维论坛UID：26851

　　原文链接：https://www.chinafix.com/thread-1282500-1-1.html

第一块：

【主板型号】华硕B85M-F PLUS主板

【故障现象】主板不触发

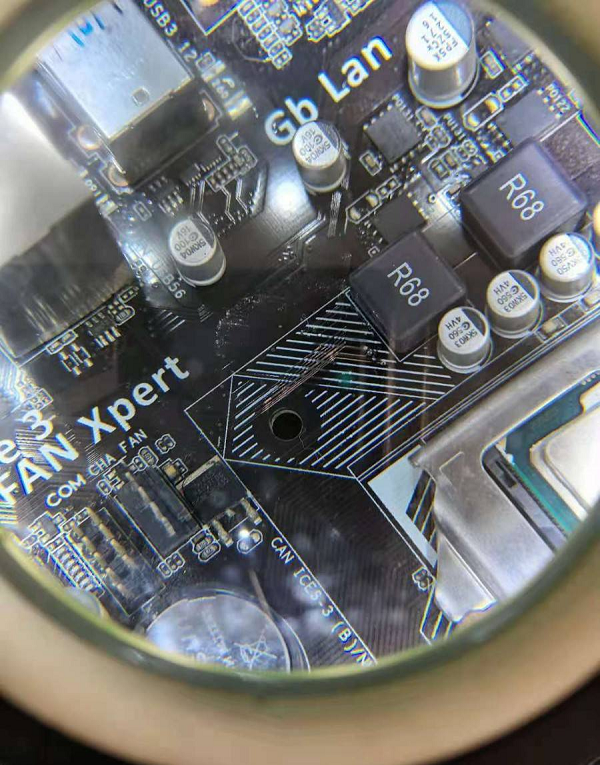

【维修过程】测量后发现在绿线没有被拉低，断线了。

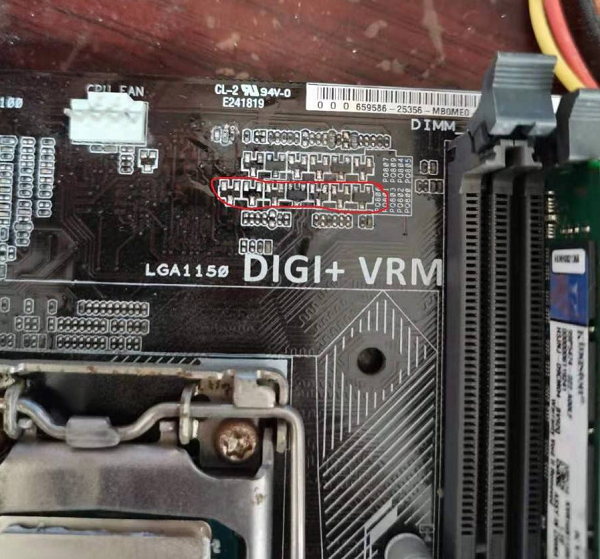

　　补线后开机测试，风扇转一下就停，接着再转。先测IO 12V 5V 检测正常，然后用示波器测供电正常。测内存总线有波形。就剩下VRMPWRGD 和温控找到点位直接把与其相连的三极管拆了，开机测正常。拆的红线从右边数第三个和第六个。

第二块：

【主板型号】华硕B150M-ET-M2主板

【故障现象】主板不触发

【维修过程】

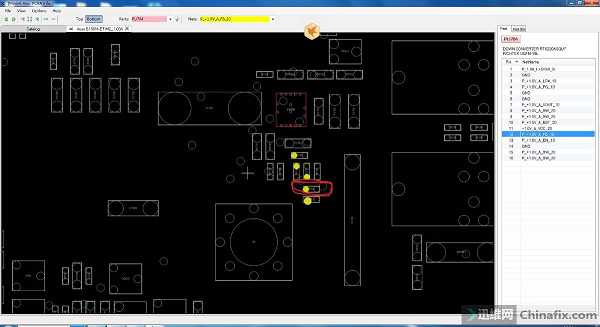

　　测 RSMRST 只有0.2V ，再测待机没有1.0V ,1.0V 的待机芯片用的是RT6220 ，把 RT6220拆掉测 RSMRST3.3V 正常。换上新的RT 6220 还是没有1.0V待机电压，但是RSMRST3.3V正常了。测RT6220 1脚有5V供电，13脚EN2.5V. 测12脚反馈并连的两个电阻 PR740 和PR702 阻值，发现PR702 阻值偏大。正常为6.04K 把PR702更换。开机显示正常。
