迅维远程学员分享:三星910S3G笔记本不触发维修

更新时间:2021-07-30 浏览量:220

  本文为迅维远程学员中联电脑维修原创,迅维论坛ID:165668

  原文链接:https://www.chinafix.com/thread-1228415-1-1.html

  机器型号:910S3G

  板号:BA41-02340A MODELPETRA-131

  故障现象:不触发

  维修过程:无图纸无点位,拆机先看看。打开盖子测量发现公共端7.8V,这个好像不对。量电池端7.8V,这不就是保护隔离的问题吗?这个采用BQ735的芯片,找个图纸或者点位参考一下。在找图纸的过程中卖了一个保险丝,一高兴把电池排线拆掉,说不定放个电就好了。

  接电源可以触发了,电流到0.18A就掉了,我太难了,还会老实的来吧!先把板子拆下来,背面挺光滑,有类似进液的痕迹,清理完测了一下触发电流到0.18A,以为是CPU电压没出来,一量电压是有的,这就麻烦了。

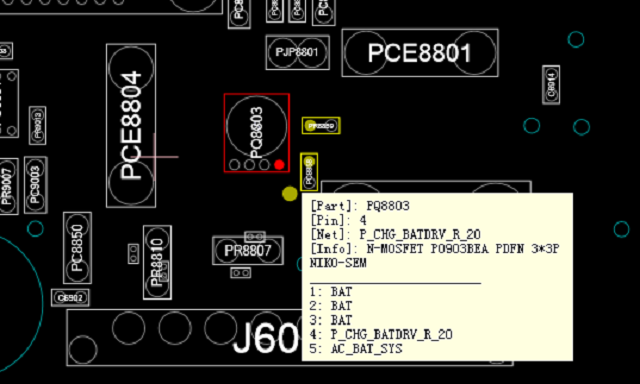

  公共端有19V,测量发现电池接口也有19V,莫非管子挂了?跑了一下电池端的管子没挂,G极没电压,这个好像不对劲。找出华硕X455LD的点位图,电池端的管子的G极经过一个电阻到BQ735的11脚。

迅维远程学员分享:三星910S3G笔记本不触发维修 图1

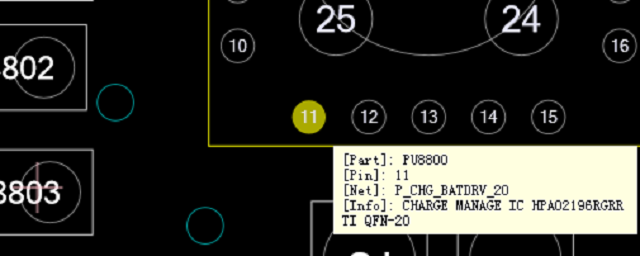

  这得老实跑线路了,习惯的先打阻抗,G极没有阻值,开路了?再打BQ735的11脚。

迅维远程学员分享:三星910S3G笔记本不触发维修 图2

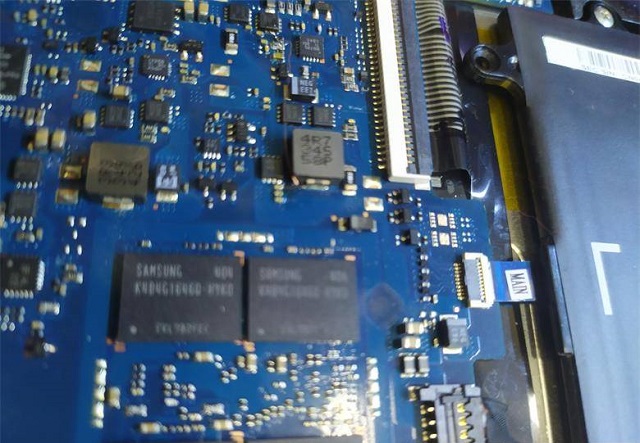

  有一个电阻打两端发现芯片另一端没阻抗,那肯定是开路了,拿起漆包线,将G极直接飞到电阻的外端。

迅维远程学员分享:三星910S3G笔记本不触发维修 图3

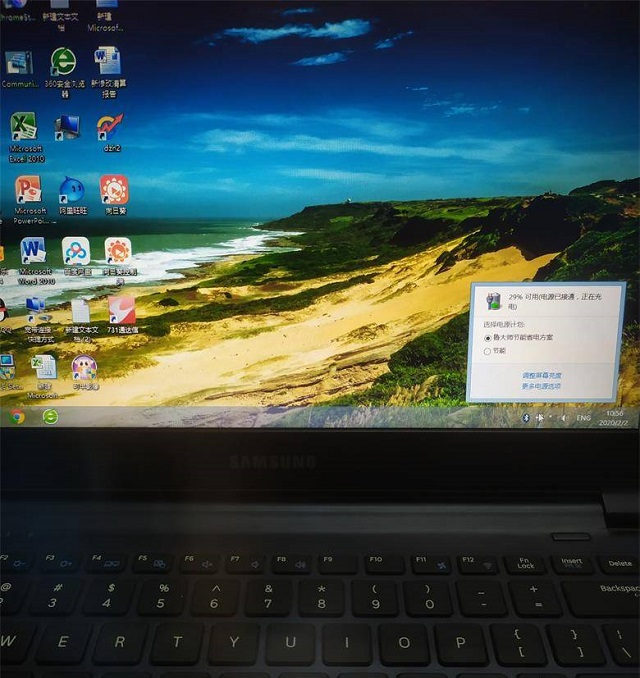

  接上电源电流跑起来显示了,附上亮机图!

迅维远程学员分享:三星910S3G笔记本不触发维修 图4
