版号：LA-9431P

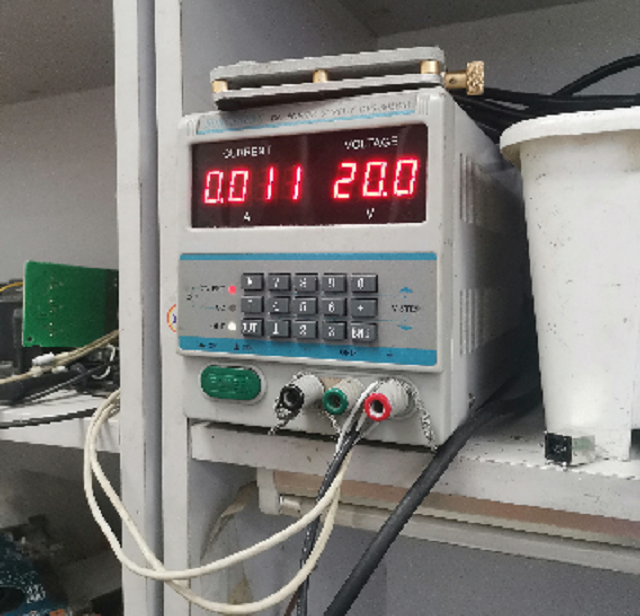

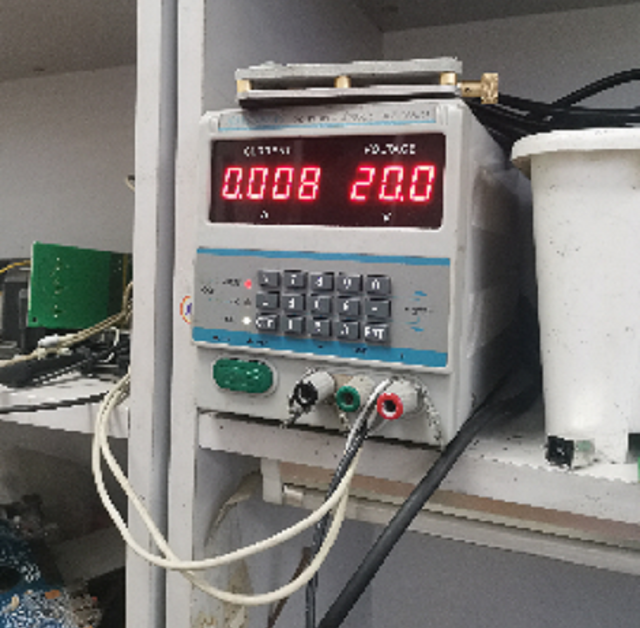

　　故障现象：不上电，待机电流0.008，按开关到0.011




　　维修过程：按开关后有时立刻掉回0.008，有时会持续一分钟左右掉。





　　此机器为二修机，同事修好后第二天不触发，原始故障为PU800烧，摘除后可开机。找到图纸搜PU800，先看一下这是什么芯片。

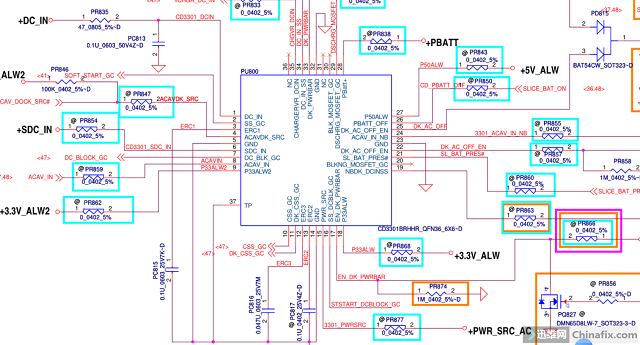

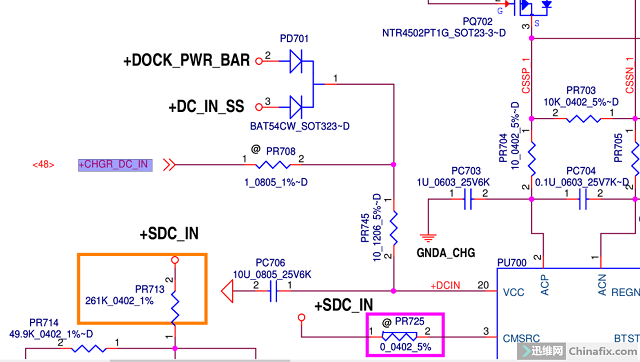

　　芯片型号为CD3301，查了一下它是一个电源选择器：电池、适配器、扩展坞多路供电切换，它负责电池和适配器的切换，奇怪，拆掉怎么能开机的？有点好奇，先看图纸研究一下。CD3301的35脚+CHGR_DC_IN，在一些机器上充电芯片的供电仅由CD3301提供，不过这台机器并没有采用。

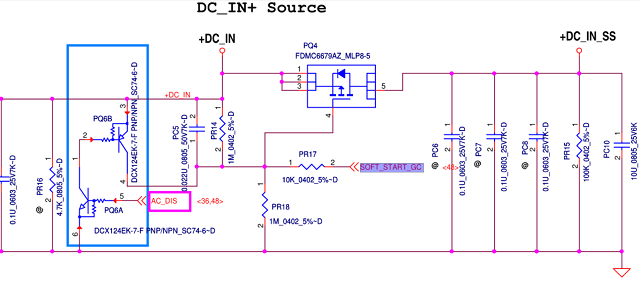

　　第二脚的SOFT_START_GC连接第一个隔离管，控制导通，同时DCIN通过分压电阻分压输出一个10V左右电压，在SOFT_START_GC悬空的情况下，PQ4可以直接导通。


　　第七脚的DC_BLOCK_GC连接第二个隔离管，控制它导通。

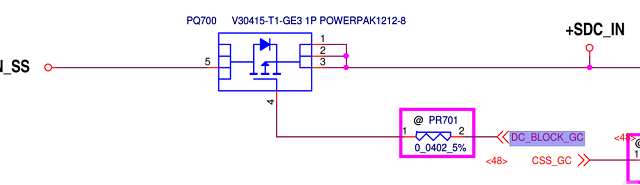

　　虽然PR701打了@，但是同时有一个紫色圈，说明此处为直连，这里有采用。但是如果拆掉芯片CD3301会使隔离管G级悬空，mosG级悬空会自动导通，所以可以导通（顺带一提，量了一下PQ700已经击穿）。测量第一个隔离管G级9V正常导通，第二个隔离管G级0V同样导通。

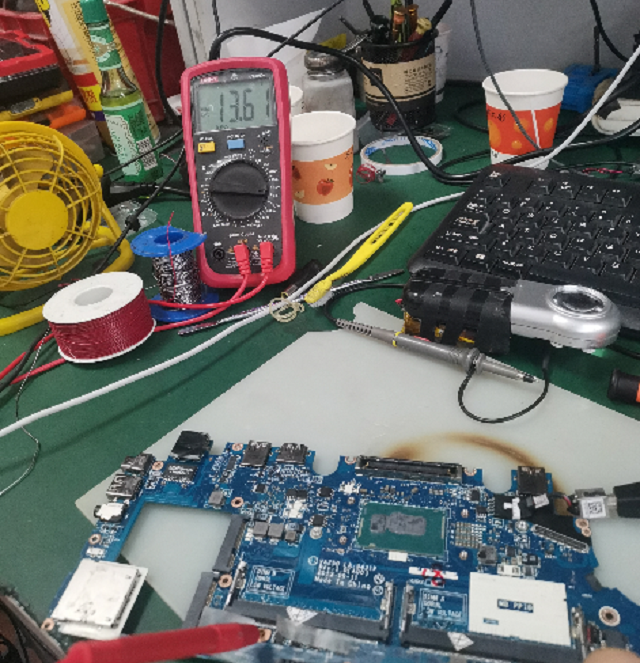

　　这个机器是先通过两个隔离管，然后由充电芯片控制PWM电路，转换为一个13V左右公共点，此电压不固定，测量公共点正常。




　　公共点这里没啥问题，难道故障跟原始故障已经不一致了？根据查到的芯片资料，CD3301一般只负责适配器和电池的隔离，剩下的部分都是扩展坞的。暂时放下这里，按部就班查一下触发部分，之后没有思路的话，继续回来检测芯片部分。

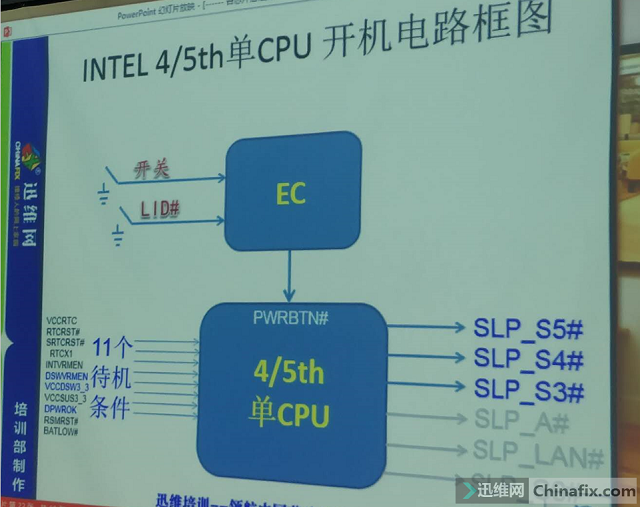

　　3.5V待机正常，SIO_PWRBTN 0V，电压都没，肯定有待机不正常，这个机器为四代单U，回想一下四代的十一个待机条件。

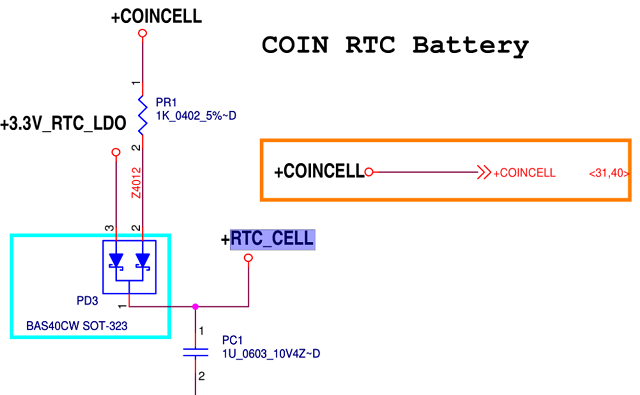

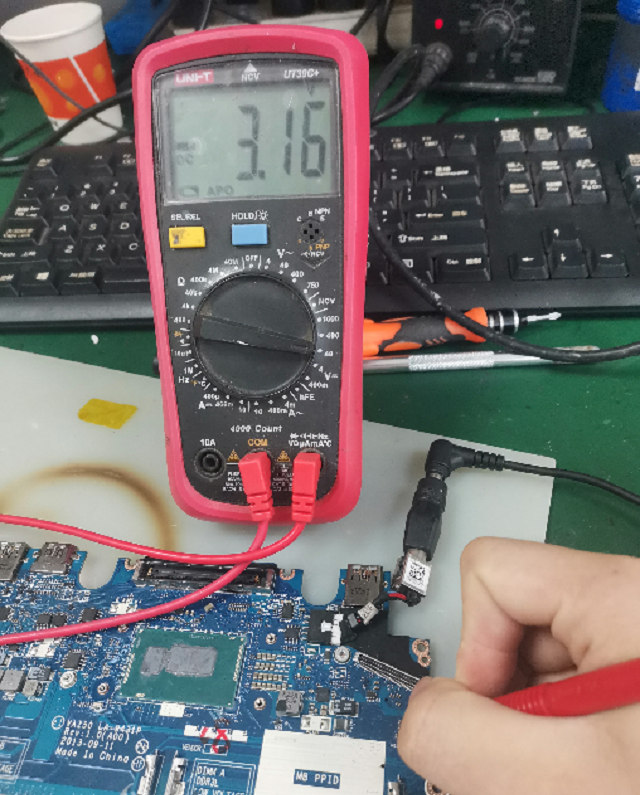

　　VCCDSW3_3 3.3 V，PCH_RTCRST# 1.3V，运气来了挡也挡不住，直接找到故障。先测其来源，RTC_CELL 3V正常。

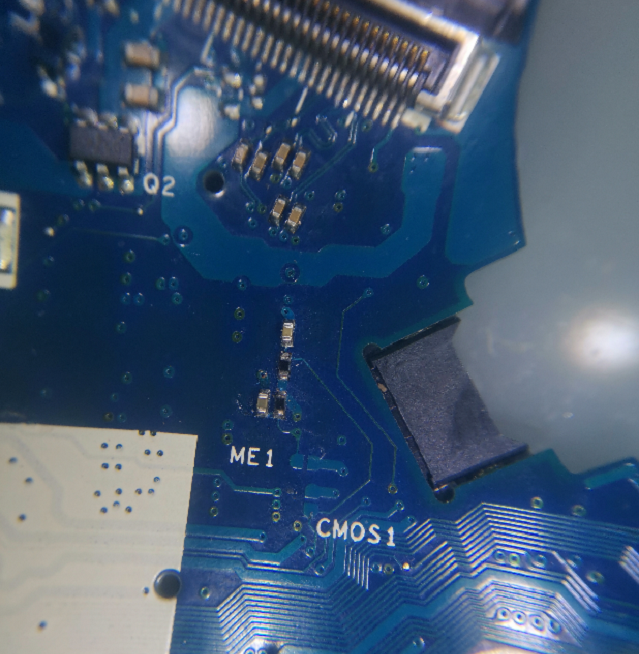

　　SRTCRST#正常，那已经很明显了，RTCRST#由RC6改名，经过RC6和CC4延时后送给桥，除此以外只有去了一个没有装的接口位（真心喜欢这种接口，帮你很快速的找到要测的信号）。




　　拆掉PCH_RTCRST连接的电容，电压恢复正常（如果依然不正常那就可以肯定U挂了)。




　　料板上找到一个同样为1U的电容补上，不然会导致不触发，此处为RTC的延时复位，必须原值更换。

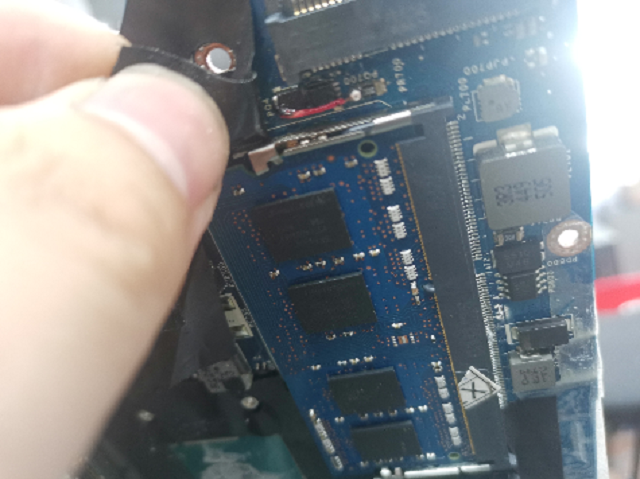

　　顺带把隔离管飞根线，省的啥时候已经的击穿那个隔离管就罢工了（此法不可取，不要学我，我是因为没有芯片，加上客户急，只能出此下策。并且这个机器是PWM式公共点，直连隔离管并不会影响后级，不会导致接电池大短路，所以才这样处理，如果是20V公共点，直连会导致适配器和电池不能同时使用，适配器的20V会直接通到电池）。

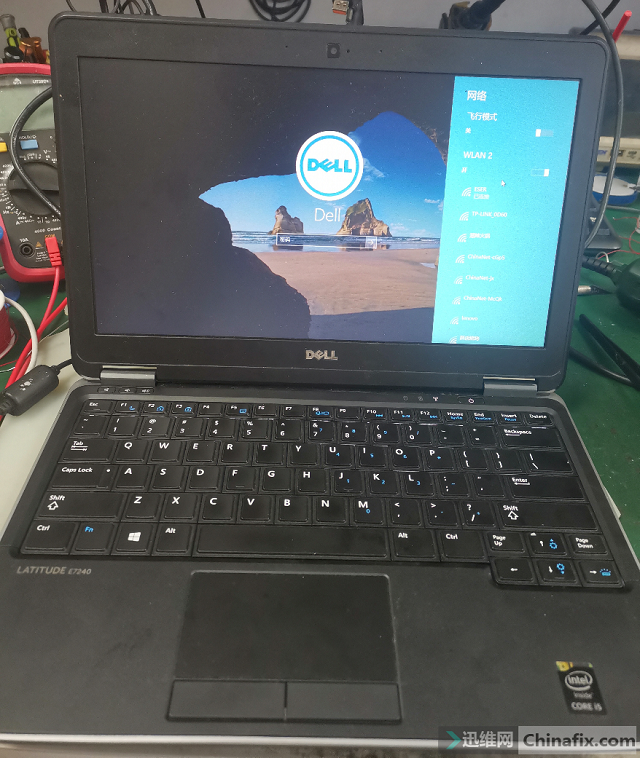

　　装好测试没啥问题，收工。
