迅维实地学员分享:惠普431笔记本瞬间掉电维修
更新时间:2021-09-18 浏览量:211
本文为迅维实地学员浪迹A天涯原创,迅维论坛ID:908035
原文链接:https://www.chinafix.com/thread-1157018-1-1.html
接一台惠普431机器,开机瞬间掉电,有时电流到0.2几 有时又0.8几。

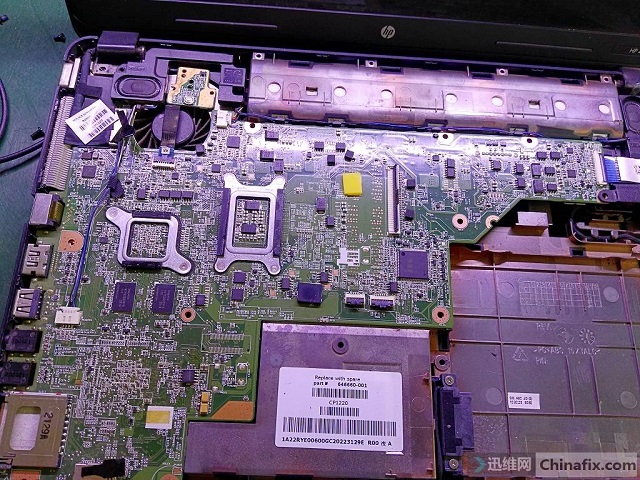

拆机 ,示波器测量各大供电的开机瞬间电压,除了显卡其它都出来过,测复位也出来过。这就奇怪了,明显都正常复位跑马了,拆掉内存还是掉电,不是跑马中掉电,回头测35v也掉,不过几毫秒就起来了,打开图纸。

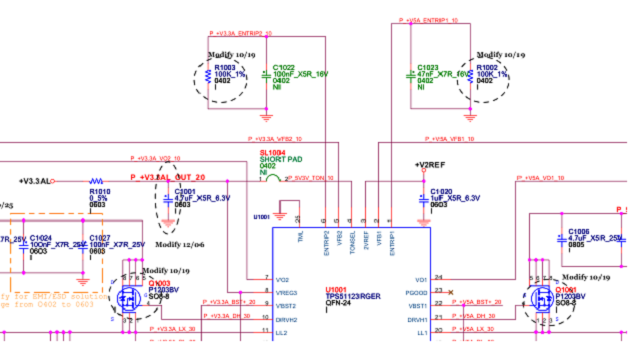

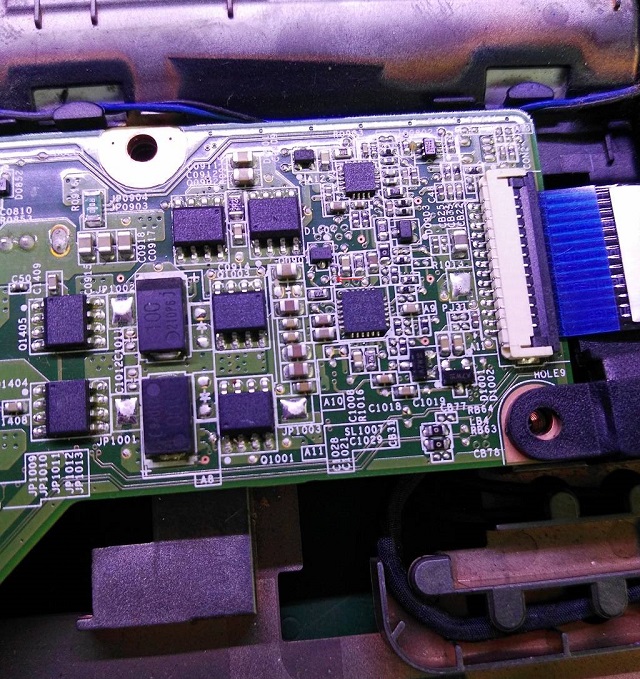

3V5V开启1、6脚外部没有控制电路,控制芯片的是13脚的EN0,外部叫SHUTDOWN#。
找到13脚测量也是瞬间掉过,马上又起来了,原来是保护了。

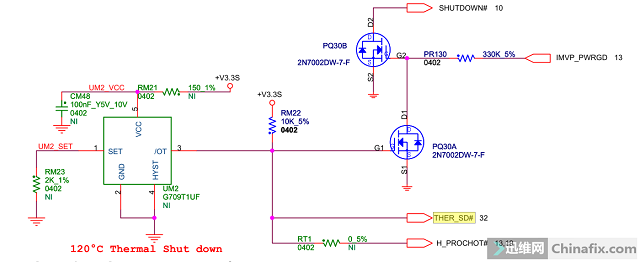

查SHUTDOWN#受PQ30控制,UM2和RT1没装,PQ30又受THER_SD#控制。
测量THER_SD#也掉。
继续追。

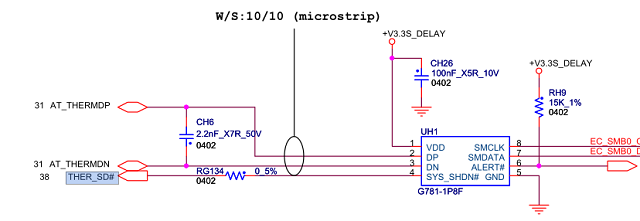

THER_SD#由UH1第4脚发出,UH1是温控芯片,外部由总线连接EC和直接连接显卡。

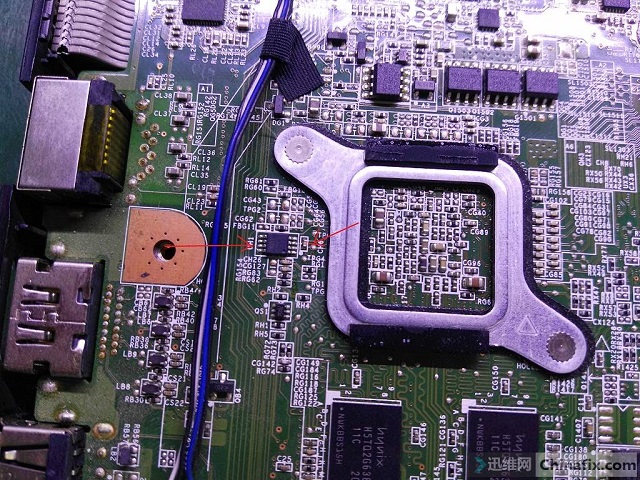

显卡供电没有出来,肯定不是显卡过温了,直接干掉CH6。

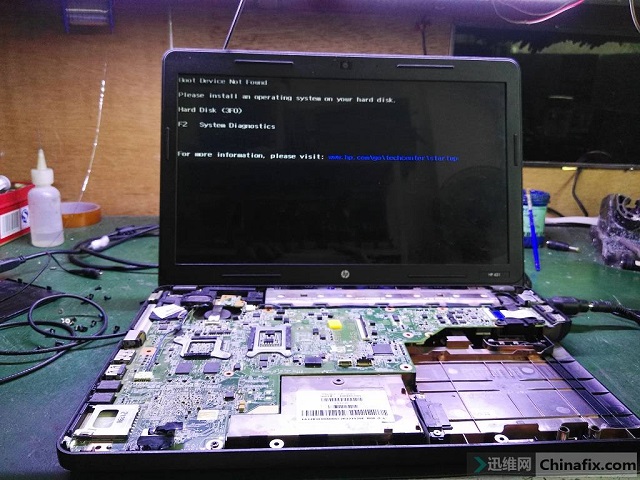

亮机。
