机器型号：N4050

　　故障现象：不触发

　　版号  10315-1

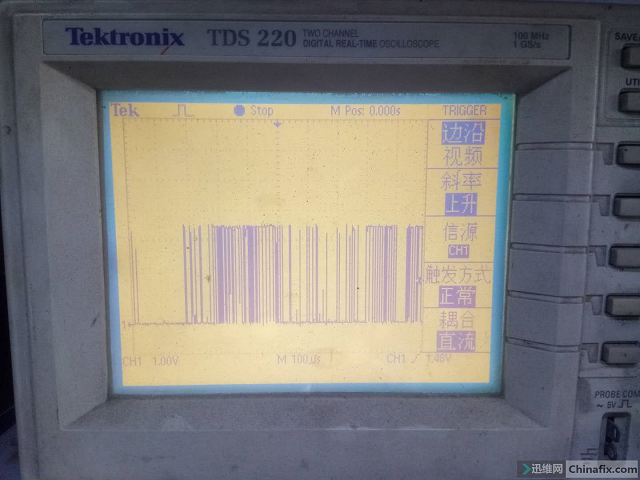

　　维修过程：待机0.01，按开关无反应，测量开关电压3.1V，按开关能拉低。本着先软后硬的维修方法，先测量BIOS芯片，在待机的时候有读数据波形。




　　刷BIOS之后不行，本想捡个漏的，看来没希望了。打开图纸找到开关到EC的引脚是GPIO6，测量按开关的时候能正常拉低。再看EC到桥的PWRBTN信号，测量EC的117引脚 一直为低电平。

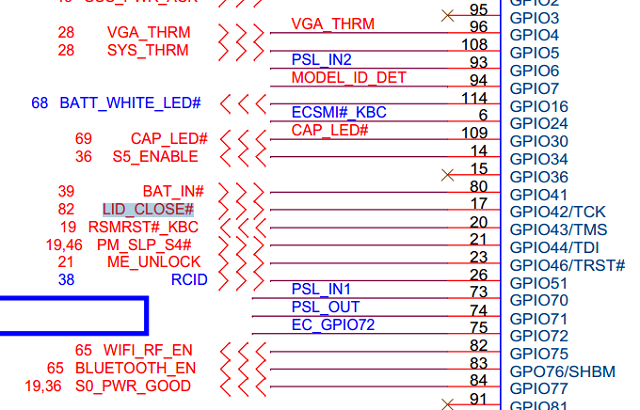

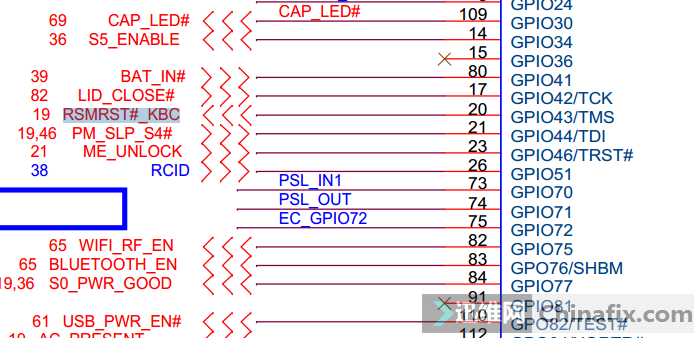

　　这就得判断是EC的问题还是桥的问题了，EC引脚不好挑起来，那就先看看桥的待机条件吧！从万能的RSMRST测量起，发现故障，RSMRST#_KBC低电平。

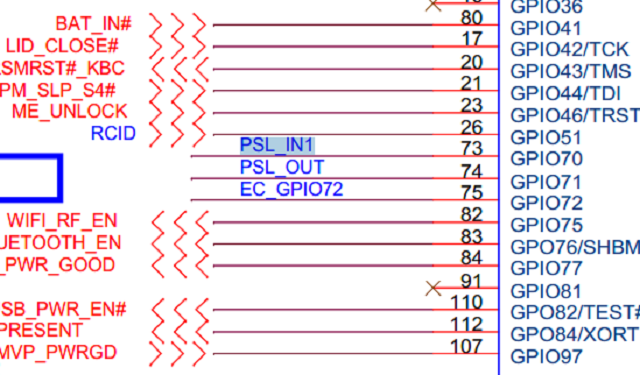

　　那这样就简单了，不用管PWRBTN信号，先修RSMRST （这个图纸有时序图RSMRST在按开关前发出）。有读取BIOS波形RSMRST引脚不拉高，先测量LID信号也正常 。

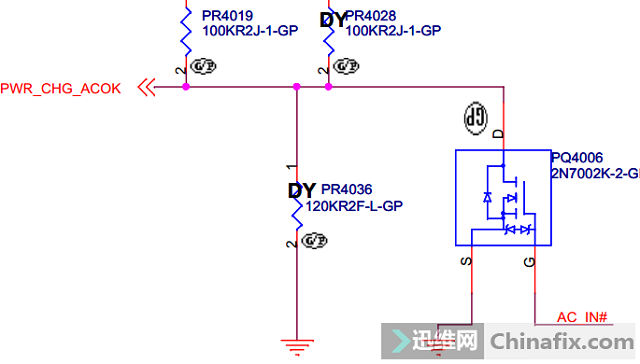

　　接着找AC_IN信号，这型号的本AC_IN信号如图：

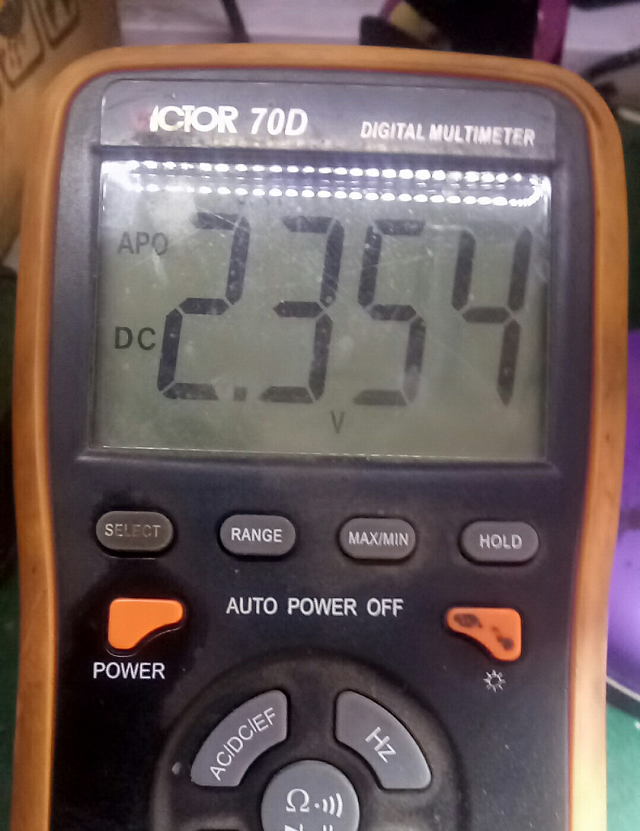

　　电压不对，正常应该为3.3V。ACIN信号通过PQ4006受控于AC_IN#。

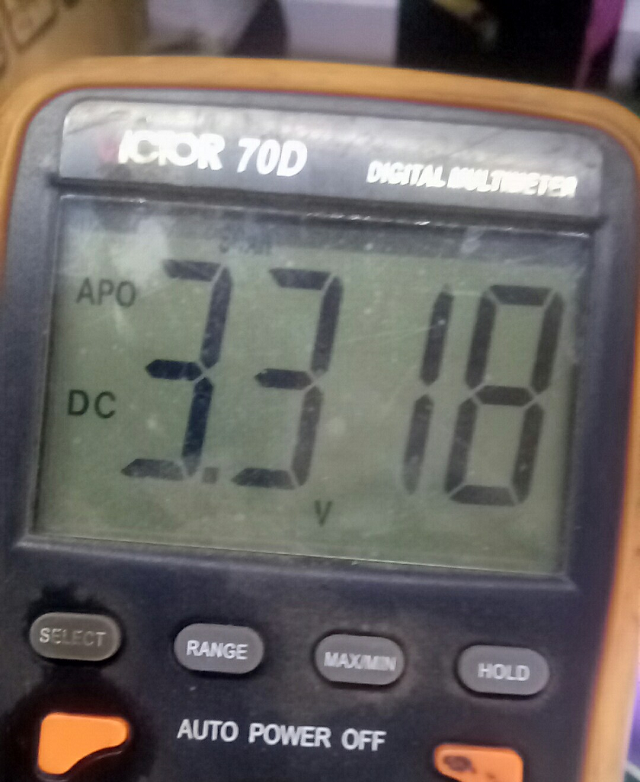

　　PQ4006的G级电压0.9V，这里正常应该为0V才对。拆掉PQ4006验证一下，发现大问题，G级引脚居然为3.3V，看来是充电芯片的AC_IN#信号没有正确发出来。

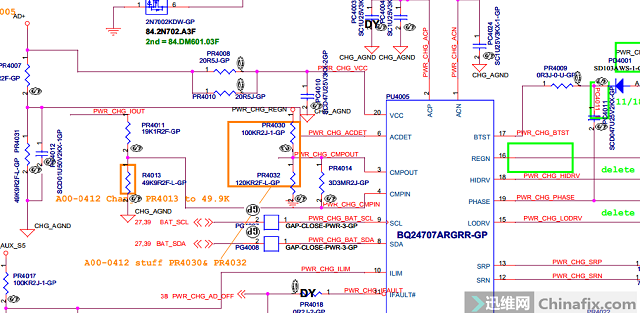

　　PU4005引脚20脚VCC为19V，6脚ACDET为2.6V，都正常，换充电芯片试试吧！换了之后故障依旧。在论坛上找类似的帖子，看到https://www.chinafix.com/thread-1010732-1-1.html这个帖子给了我思路。

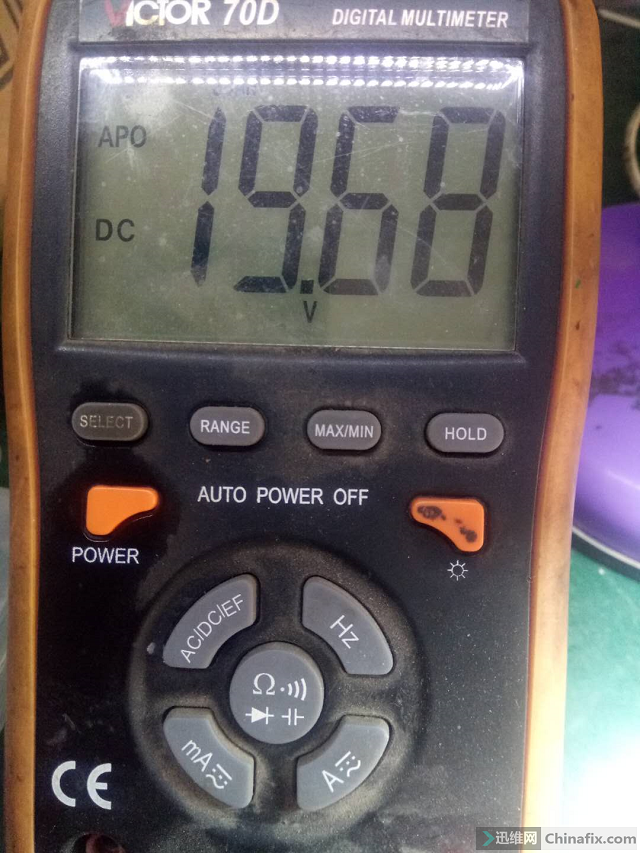

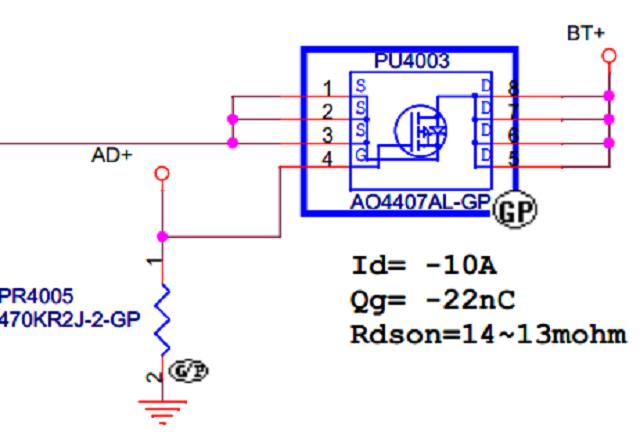

　　测量充电电感电压居然达到19V，测量PU4003 D S短路，拆PU4003  D S引脚还是短路，再拆掉PU4004终于正常了，按开关能触发了，换了PU4004马上OK。
