迅维实地学员分享:华硕F554L笔记本亮机合盖不能唤醒维修
更新时间:2021-11-02 浏览量:209
本文为迅维实地学员永不放弃LYH原创,迅维论坛ID:1113005
原文链接:https://www.chinafix.com/thread-1199005-1-1.html
故障现象:笔记本显示后合上盖不能唤醒
维修过程:这是回收卖给客户的笔记本,昨天客户拿来说笔记本显示后合上盖不能唤醒,重装了系统好像可以了,交给客户,今天又拿回来了,还是一样的问题,这就要拆开来检测了。
电阻一端3VA_EC有3.3V电压,另一端0V,换个电阻还是一样,看来是EC拉低这个电压了。这个EC IT8585E是带程序的,于是把EC 20脚挑起,WLAN_WAKE#_EC信号恢复到3.3V了。
装上硬盘测试一切正常,合上开关再也不会唤不醒了,此机器修复,附上亮机图。
机器型号:华硕F554L

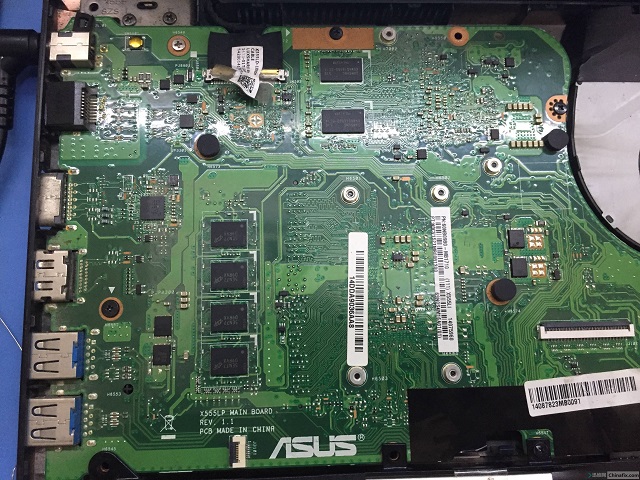

板号:X555LP REV1.1
板号:X555LP REV1.1
故障现象:笔记本显示后合上盖不能唤醒
维修过程:这是回收卖给客户的笔记本,昨天客户拿来说笔记本显示后合上盖不能唤醒,重装了系统好像可以了,交给客户,今天又拿回来了,还是一样的问题,这就要拆开来检测了。

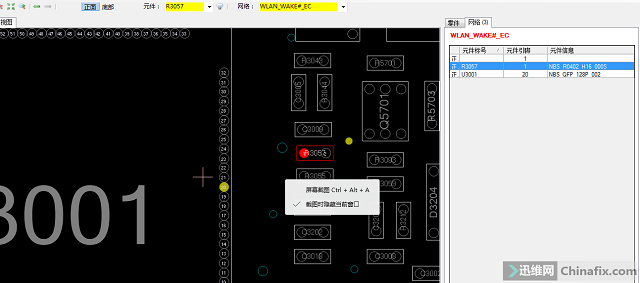

测试发现一合上盖打开笔记本就不显示,不是暗屏,测的LID电压正常。打开华硕点位,查到这个信号WLAN_WAKE#_EC只有0V,正常应该是3.几V的高电平。

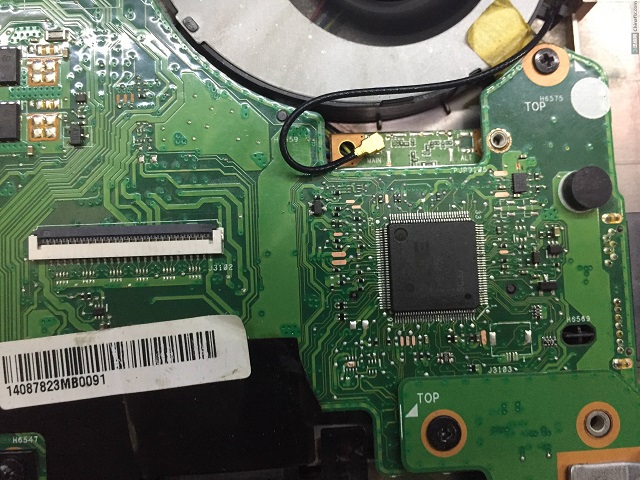

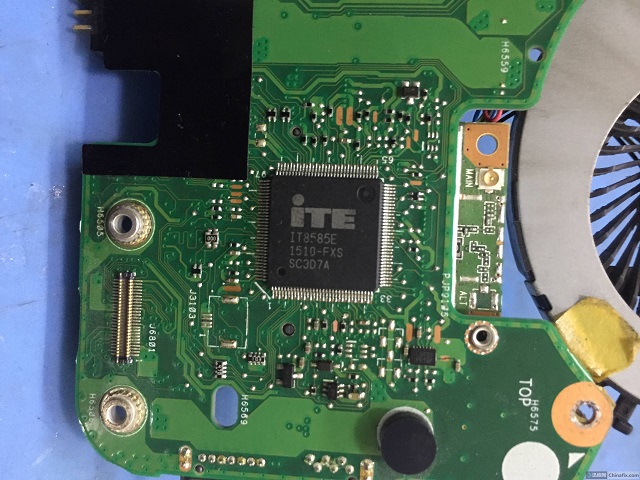

电阻一端3VA_EC有3.3V电压,另一端0V,换个电阻还是一样,看来是EC拉低这个电压了。这个EC IT8585E是带程序的,于是把EC 20脚挑起,WLAN_WAKE#_EC信号恢复到3.3V了。

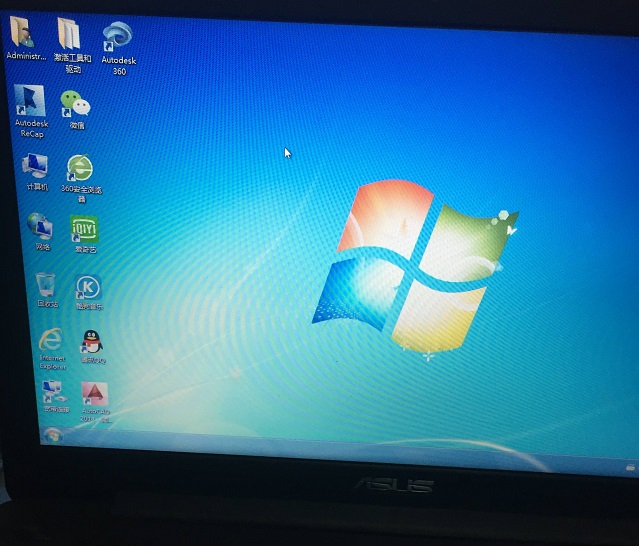

装上硬盘测试一切正常,合上开关再也不会唤不醒了,此机器修复,附上亮机图。
