　　U盘插入电脑提示格式化或者无法识别，相信很多朋友都曾遇到过这样的情况，如何恢复重要的数据也是最关注的问题。那么怎么才能将数据恢复呢？本文以FLASH芯片适配器基板的使用及TSOP-48的芯片焊接，完成读取芯片恢复数据。

　　PC3000电路板适配器对于读取一体U盘（mSD、SD、xD、MS或UFD）的数据是非常有用的，我们可以借助它来读取存在引脚物理损坏的普通芯片像TSOP-48、TSOP-48(short package)或BGA-52。

U盘无法识别数据恢复图1

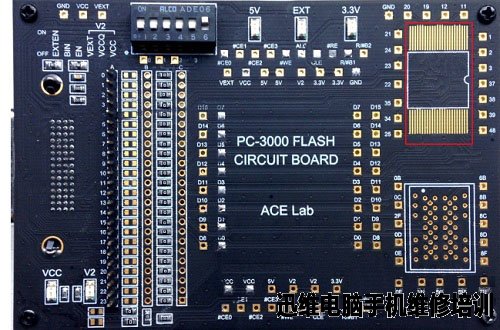

　　电路板适配器上有两个安装位置为了BGA-52和TSOP-48。

U盘无法识别数据恢复图2

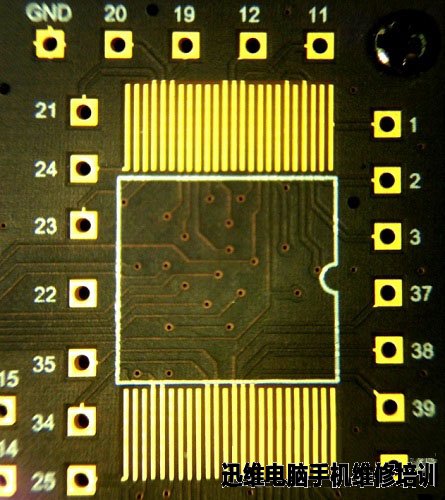

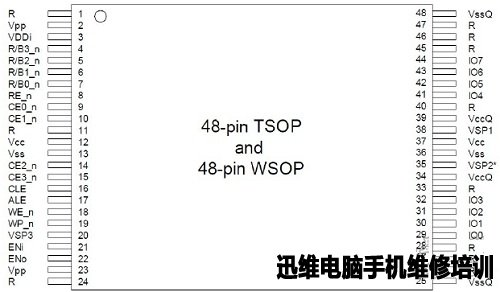

　　这里选用TSOP-48类型，在电路板适配器上有一些引脚用于供电或是非连接的附加供电（引脚号：1,2,3,11,12,19,20,21,22,23,24,25,34,35,37,38,39,49）

U盘无法识别数据恢复图3

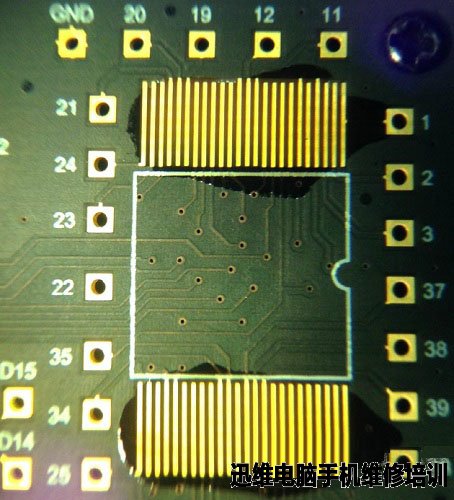

　　首先，需要涂上一些助焊剂以助于焊接。

U盘无法识别数据恢复图4

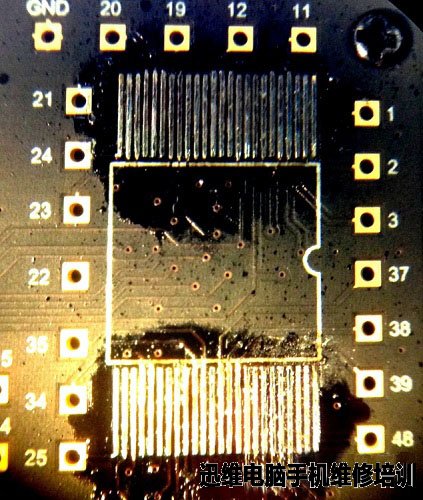

　　然后在涂有助焊剂的位置涂抹焊锡。

U盘无法识别数据恢复图5

　　接下来开始焊接引脚损坏的TSOP-48芯片。注意要正确放置（芯片上的标记对应适配器上的1号位。如下图）

U盘无法识别数据恢复图6

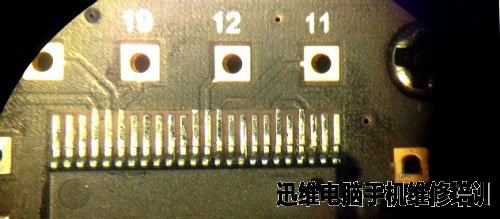

　　由于引脚很细小，建议使用显微镜操作，当焊接过程结束时，要检查确保所有的TSOP引脚(要焊好)，假如一个触点没有焊好，可以用细铜丝补焊。

U盘无法识别数据恢复图7

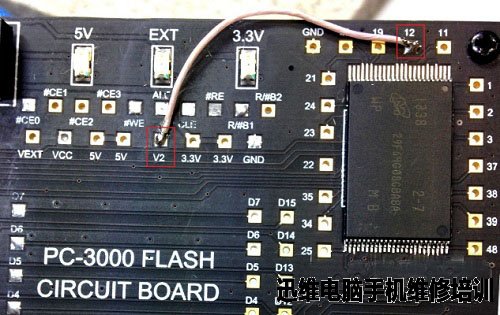

　　最后，需要焊接一根导线从12号点位到V2点位（电压电流控制）如上图，如果不焊这根线，适配器上的芯片将不能得到供电。

U盘无法识别数据恢复图8

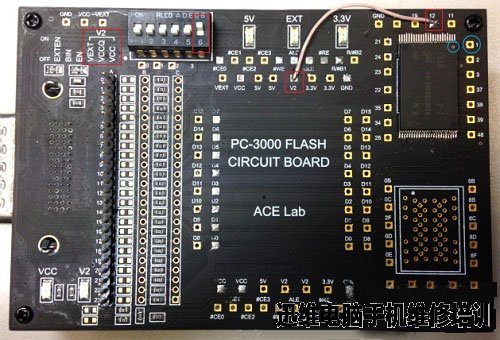

　　除了开关6（适配器的电源供应开关）外，所有的开关都关闭。如上图。最后，用酒精清洗一下电路板。

　　现在就可以用FLASH适配器电路板读取TSOP-48芯片了，这样就可以将U盘上的数据恢复了。

U盘无法识别数据恢复图9
