三星S6摔后手机开不了机,UFS2.0硬盘数据恢复过程

更新时间:2017-05-16 浏览量:829

  接修一部三星S6 edge手机,这部手机被使劲摔在地上,平息后发现手机开不了机了,想到手机里保存了照片、微信、QQ、联系人,短信,视频等等很多数据。去别的地方都说无法修复,因为手机硬盘是UFS2.0的技术,一个是拆卸技术有难度,一个是读取也有困难。

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图1)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图1)

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图2)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图2)

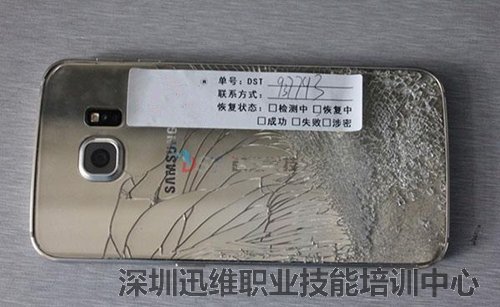

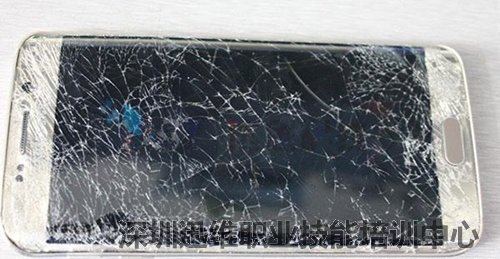

  这款三星S6手机已经摔的面目全非,镜面后壳粉碎,手机四周裂开。一般情况下,外观损坏并不不可怕,只要主板上的存储数据的硬盘(字库)没有损伤,数据恢复就有希望。

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图3)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图3)

三星S6 edge拆机数据恢复的具体过程:

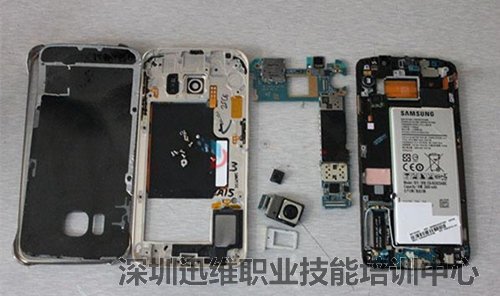

  三星S6手机外壳采用是卡扣设计,用风枪加热一下,用撬棒撬开侧壁,把后壳拆下来,小心的拧开所有的螺丝,取下主板,主板也使用卡扣设计。三星S6手机硬盘是双层的,并不能直接读取,拆开需谨慎。

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图4)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图4)

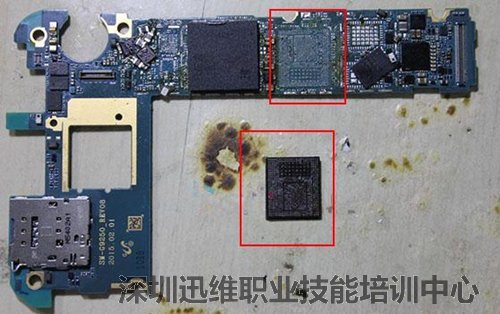

  用专用恒温台加热主板,取下主板上的手机硬盘(字库)、对于经验丰富的工程师来说,用热风枪也可以。三星S6手机硬盘是UFS高速芯片,并且是双层的。

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图5)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图5)

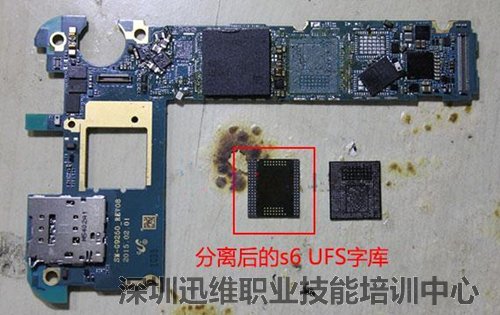

  注意:三星S6的硬盘是双层的,需要把硬盘分离。

  用恒温台加热双层芯片,并用小铲刀在周围不断的试探分离这个芯片,这个细节非常的重要,温度和取芯片的角度和力度要控制好,否则芯片可能会报废。字库是现在速度最快的UFS2.0存储芯片。

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图6)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图6)

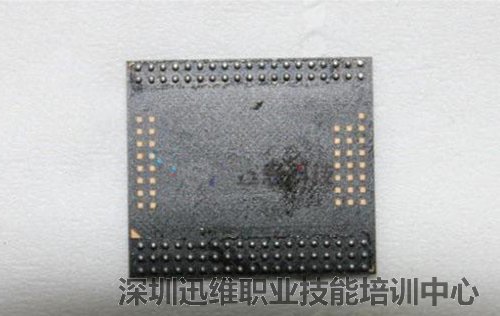

  小心翼翼的清除字库表面的胶,用烙铁要十分注意,很容易就除掉芯片上的锡脚,如果不小心除掉了锡脚,字库有的内容可能读取不出来。

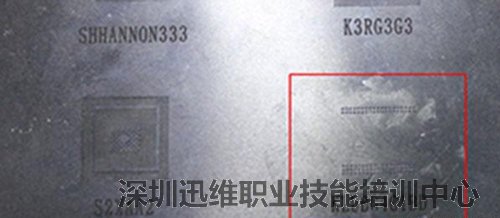

  清理完字库残留的胶后还需要给芯片植锡,由于字库表面的针脚已经磨平,很难读取,植锡的目的是让芯片的每个引脚都突出,方便读取字库。

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图7)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图7)

三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图8)
三星S6摔后手机开不了机,UFS2.0硬盘数据恢复(图8)

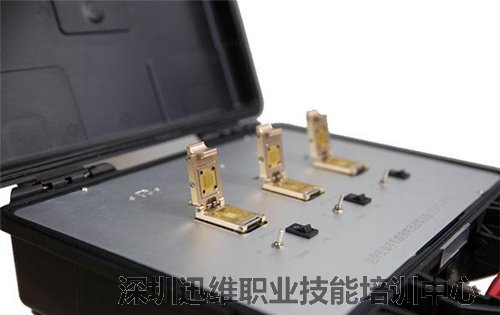

  用安卓物理级提取设备,提取UFS2.0字库的所有数据(该字库是95UFS2.0高速存储芯片)。

  用手机数据恢复与取证软件法证版解析镜像,顺利提取出客户需要的照片、视频、微信、qq、短信、联系人等所有数据。至此,三星S6摔后手机开不了机,UFS2.0硬盘数据恢复结束!

手机数据恢复系列专题帖:http://www.xinxunwei.com/sjhh/12236752.html
