iPhone6闪光灯不能打开维修案例

更新时间:2016-04-09 浏览量:3125

  机型:iPhone6(4.7寸)

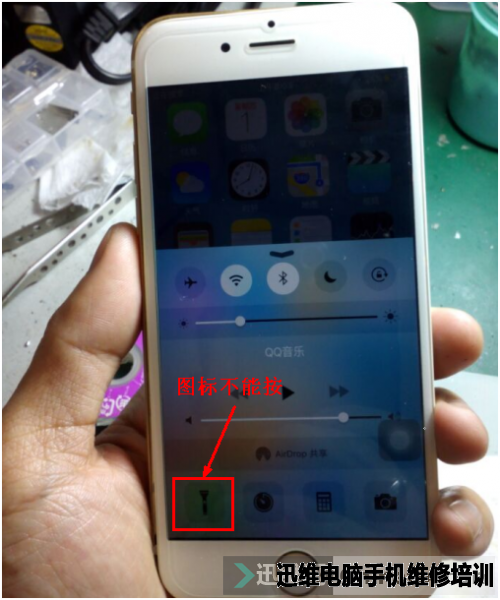

  故障现象:闪光灯不能打开,点击手电筒图标手电筒不亮(图标没变化)。

iPhone6闪光灯不能打开

维修思路:

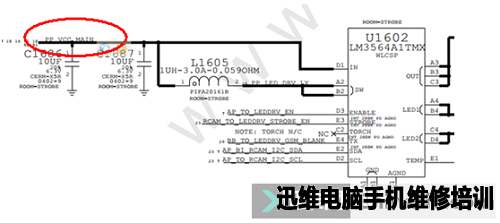

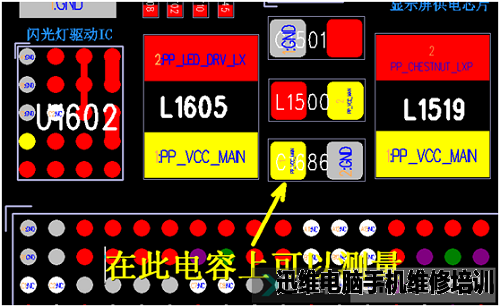

  1、首先测闪光灯驱动IC(U1602) 的主供电PP_VCC_MAIN。

iPhone6闪光灯不能打开

iPhone6闪光灯不能打开

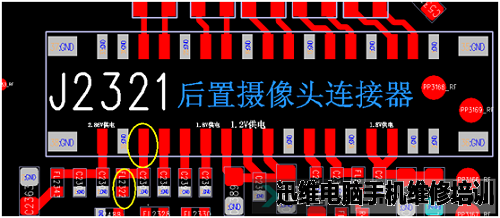

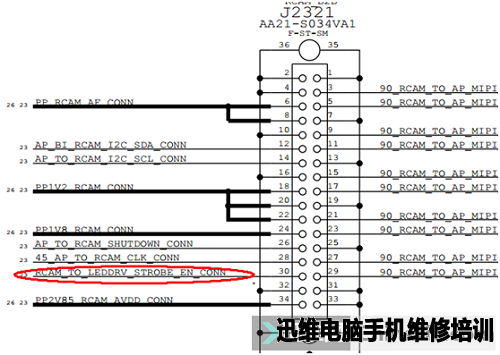

  2、在J2321连接座上打RCAM_TO_LEDDRV_STROBE_EN_CONN的阻值正常。说明FL2322电感没有开路。

iPhone6闪光灯不能打开

iPhone6闪光灯不能打开

  这两个信号都排除了,最有一个可能性就是闪光灯驱动芯片了。

iPhone6闪光灯不能打开

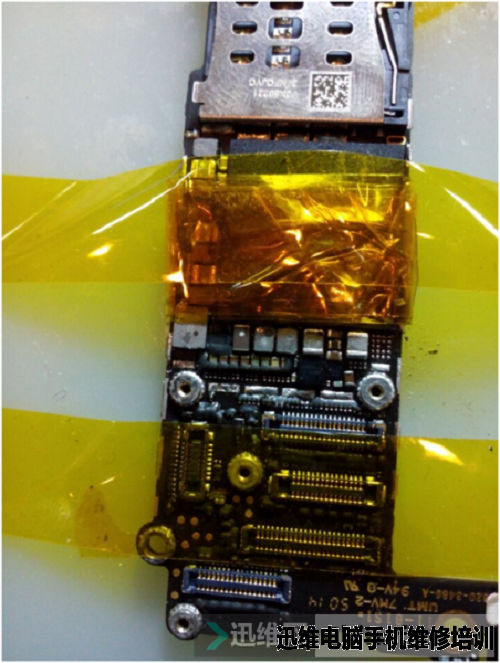

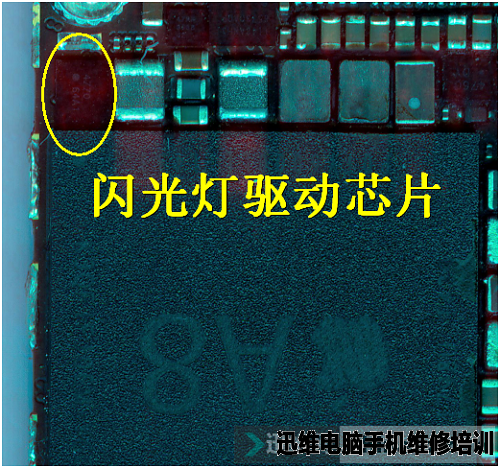

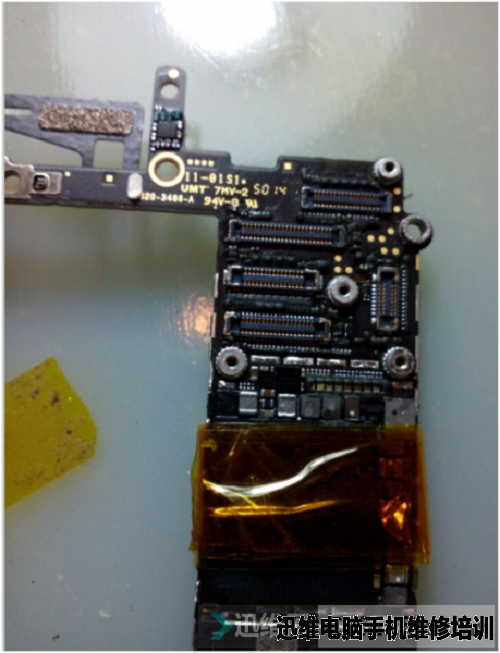

  闪光灯驱动芯片在A8处理器很近,搞不好很容易把A8爆锡了。大家要注意哦!把A8处理器包上隔热胶带。开始处理。

iPhone6闪光灯不能打开

  风枪开起温度285度,风速100。

iPhone6闪光灯不能打开

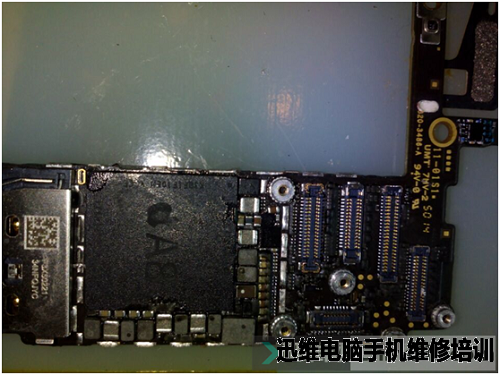

  手上没有iPhone6的料板只好从5s的料板上拆了,iPhone6闪光灯驱动ic和5s的一样可以通用。拆下来除胶、种植安装。

iPhone6闪光灯不能打开

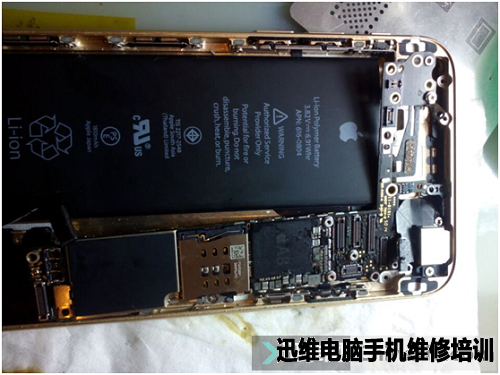

  进行开始装机。

iPhone6闪光灯不能打开

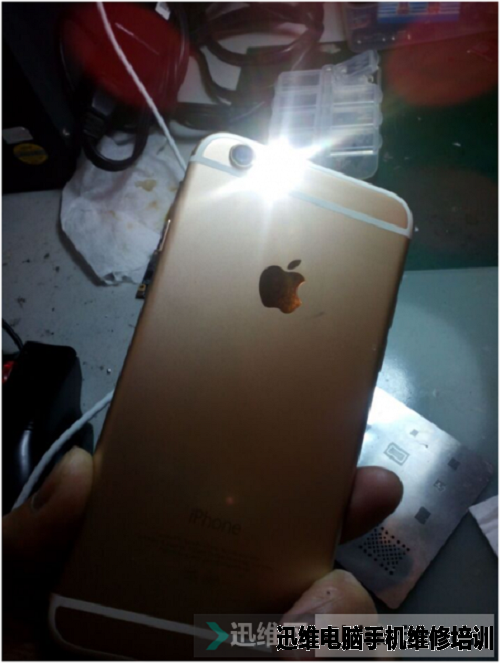

  再次打开手电筒终于亮起来了,完美完美!维修到此结束!

iPhone6闪光灯不能打开

  作者ID:踏风寻梅
