iphone6sp无电话铃声维修实例
更新时间：2016-06-09 浏览量：1294
机器型号：iPhone6sp
故障现象：打开设置-声音-电话铃声，喇叭无任何声音。
故障现象：打开设置-声音-电话铃声，喇叭无任何声音。
维修过程：

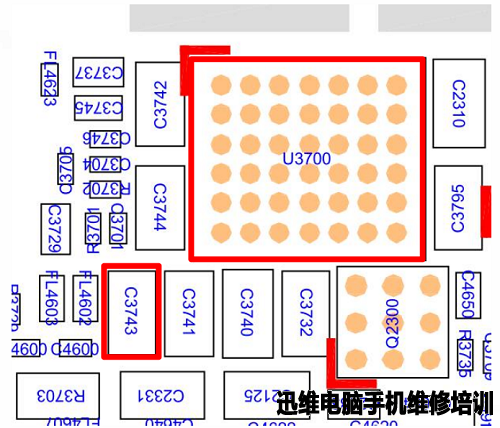

插耳机能听到声音沙哑，根据故障现象分析判断音频功放电路有问题。拆机查音频功放电路，发现C3743短路。
iphone6sp无电话铃声维修（图1）

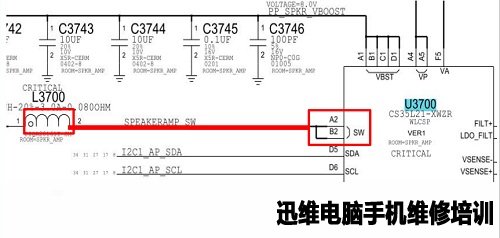

查原理图C3743是音频功放升压电路的滤波储能电容。
iphone6sp无电话铃声维修（图2）

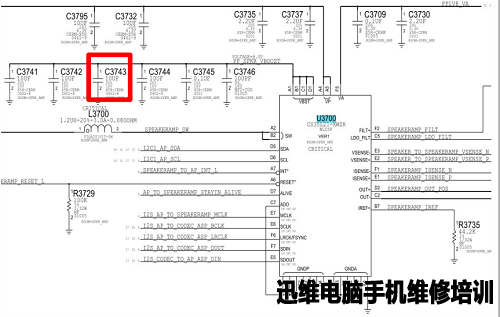

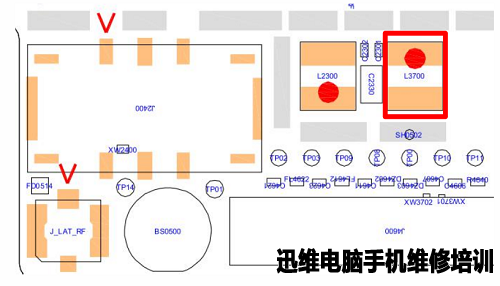

C3743击穿短路后U3700和L3700易损坏，这3个元件更换后开机测试故障依旧。
iphone6sp无电话铃声维修（图3）
iphone6sp无电话铃声维修（图4）

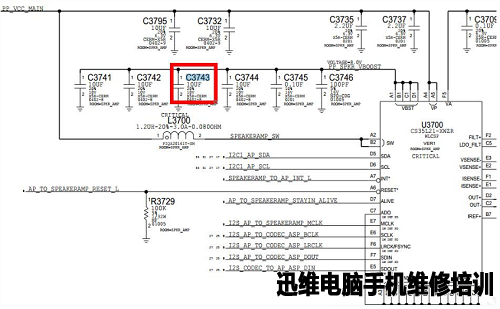

测量发现C3743电压异常，点电话铃声时C3743上电压为1.4V，正常为8V左右，不点电话铃声时C3743上电压为4V。
iphone6sp无电话铃声维修（图5）

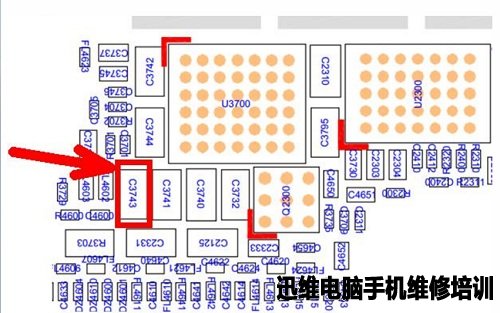

C3743、L3700、U3700这3个元件更换后电压升不起来，考虑线路板有问题，结果发现是U3700的A2B2脚到L3700开路，飞线连接后开机测试有电话铃声，但是插耳机声音还是沙哑，更换尾插排线后故障已排除。
iphone6sp无电话铃声维修（图6）
