ipad air白苹果重启维修一例

更新时间:2016-06-28 浏览量:1346

  机器型号:ipad air

  故障现象:客户寄来一台ipad air,按开机键出现白苹果,过一会儿黑屏后又出现白苹果,反复重启。

ipad air白苹果重启
ipad air白苹果重启(图1)

  维修过程:

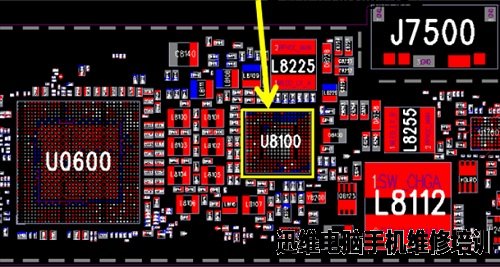

  拆机后取下屏蔽盖,按开机键出现白苹果后用手轻触主板上的各个芯片,发现电源芯片U8100烫手,不装屏按开机键摸电源芯片U8100不发烫。

ipad air白苹果重启
ipad air白苹果重启(图2)

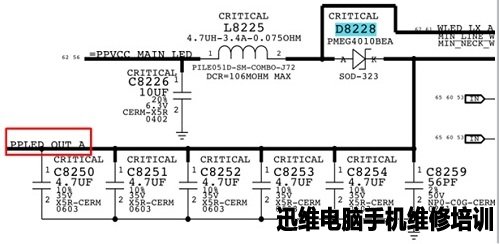

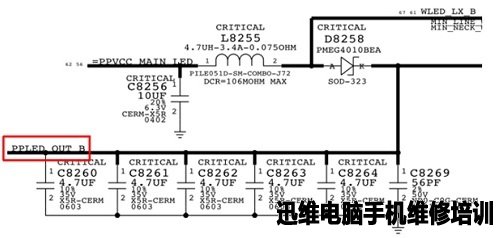

  从IPAD的显示工作原理得知不装屏屏背光升压电路不工作,装屏后屏背光升压电路才工作,装屏电源芯片烫手,不装屏电源芯片不烫手,说明烫手原因出在屏背光升压电路上。ipad air屏背光升压电路有PPLED_OUT_A与PPLED_OUT_B两组。


ipad air白苹果重启(图3)


ipad air白苹果重启(图4)

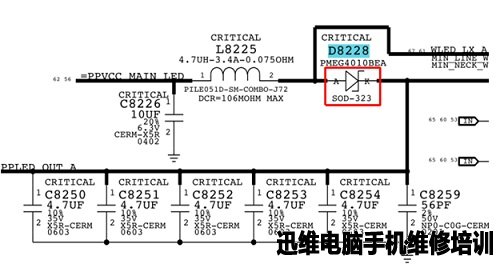

    测量D8228二极体值1.9V接近开路状态,正常值在0.2V左右。通电不按开机键测量D8228负极0.5V,正常为电池电压。
ipad air白苹果重启
ipad air白苹果重启(图5)

  判断D8228损坏,更换D8228后开机测量D8228负极已升压到16.7V,摸电源芯片不发烫,但是还是会重启,最后怀疑系统软件有问题。

ipad air白苹果重启
ipad air白苹果重启(图6)

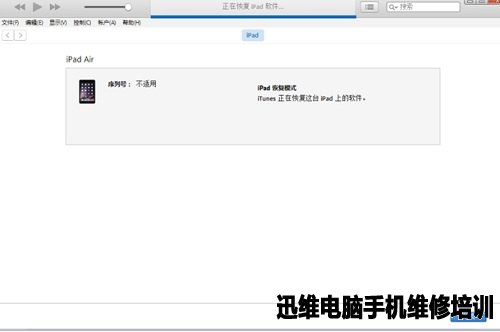

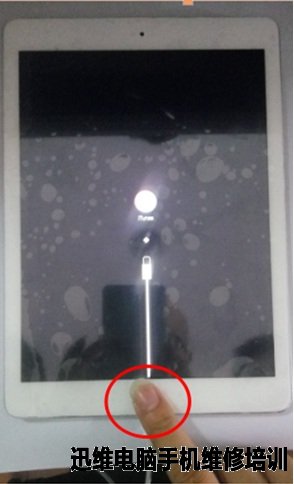

  关机状态下先按住home键再插USB数据线进入恢复模式刷机。

ipad air白苹果重启
ipad air白苹果重启(图7)

ipad air白苹果重启
ipad air白苹果重启(图8)

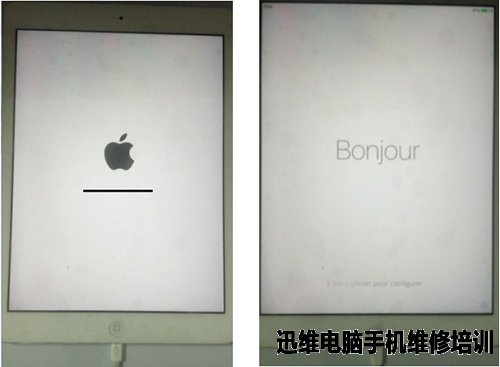

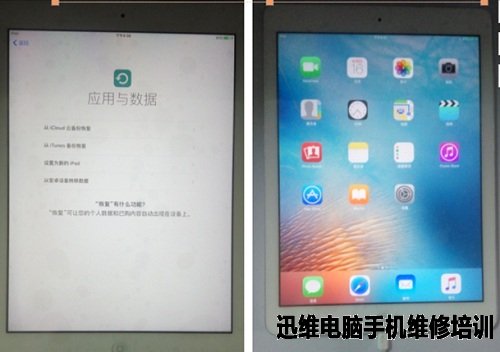

  刷机后能正常进入系统,故障已修复。

ipad air白苹果重启
ipad air白苹果重启(图9)

ipad air白苹果重启
ipad air白苹果重启(图10)

  【本文作者】:迅维快修。以上内容精选自迅维论坛,迅维快修承接各种手机数码、电脑/笔记本板卡、数据恢复、平板维修业务,如有需要请联系:
