iphone6s不开机故障维修案例

更新时间:2016-10-08 浏览量:1442

  机器型号:iPhone6s

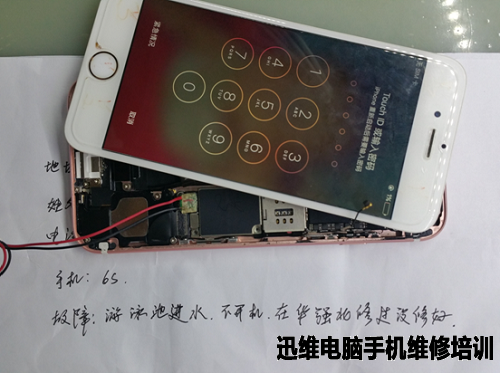

  故障现象:

iphone6s不开机故障维修
iphone6s不开机故障维修(图1)

  维修过程:

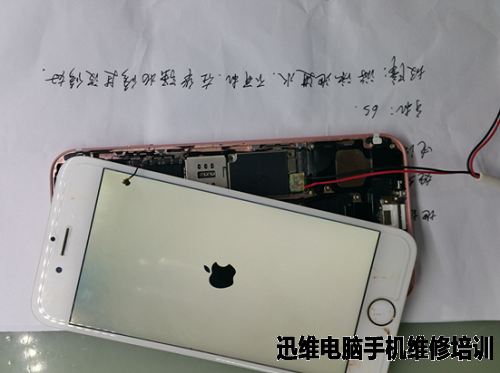

  此机器主板大面积进水,主要进水地方已处理干净。CPU上盖鼓包,打值上盖供电无短路,插上电源待机240MA左右电流。

iphone6s不开机故障维修
iphone6s不开机故障维修(图2)

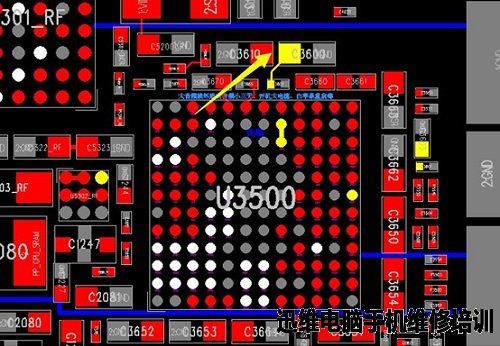

  打值P_VCC_MIAN对地阻值偏小,只有几十欧,观察发现WIFI芯片旁边的电容发黑严重。

iphone6s不开机故障维修
iphone6s不开机故障维修(图3)

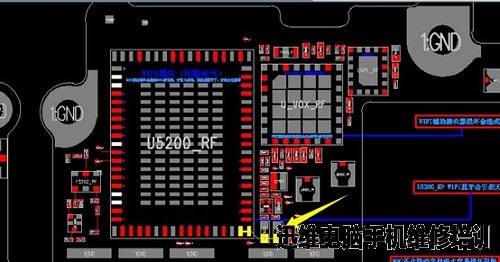

  拆掉后打值有一百多欧,上电待机电流还有100多MA,由于进水面积比较大,仔细观察后发现音频IC上面有一电容也发黑严重。

iphone6s不开机故障维修
iphone6s不开机故障维修(图4)

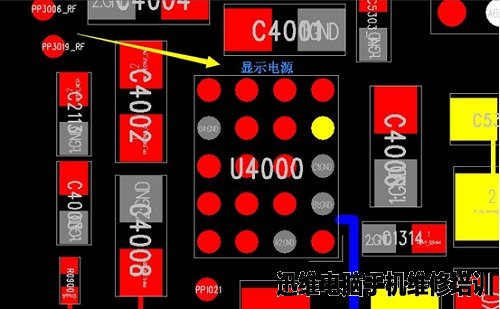

  拆掉此电容后打值P_VCC_MIAN已有三百多,再次插上电源待机电流变成三十几MA,打各供电并无短路现象,接上电源感觉上半部微微发热。于是在上半部熏上松香接上电源慢慢烧机,发现显示电源部分比其他部分发热要快。

iphone6s不开机故障维修
iphone6s不开机故障维修(图5)

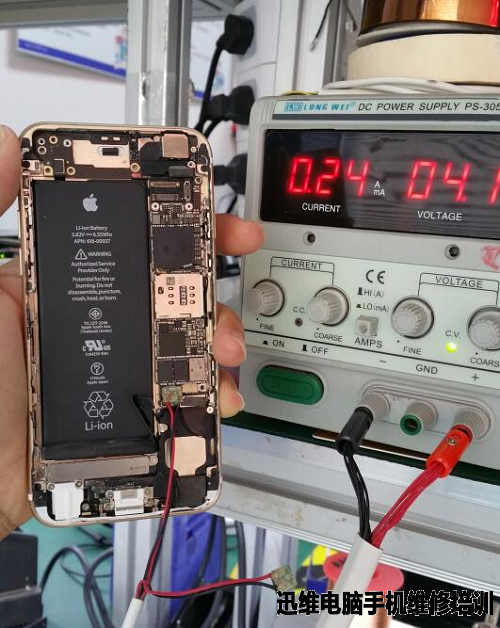

  拆掉显示电源后,接上电源待机电流恢复正常。

iphone6s不开机故障维修
iphone6s不开机故障维修(图6)

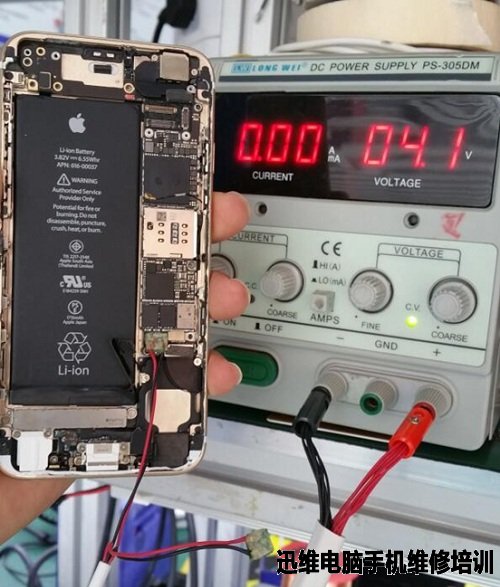

  更换显示电源IC后,此机修复。

iphone6s不开机故障维修
iphone6s不开机故障维修(图7)

iphone6s不开机故障维修
iphone6s不开机故障维修(图8)
