苹果手机iphon6不开机维修实例——迅维学员力作展示

更新时间:2015-12-09 浏览量:1211

  土豆potato,迅维网论坛会员、原论坛版主、迅维培训实地手机学员,近日,新店开张第一天就接手了这样一个维修案例:苹果手机iPhone 6 无故障不开机。
  虽然这是开店后的第一单生意,土豆potato并没感到丝毫紧张,因为经过系统的培训学习后,他练就了扎实的基本功。
  土豆potato是这样解决的:

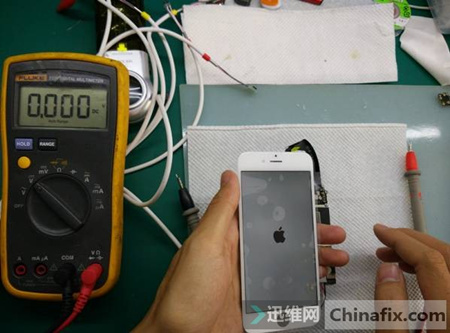

  一、首先通电测试,看电流判断大致故障范围,如下图,电流表指示如下:电流跳变很正常,说明机子故障是显示部分的问题。

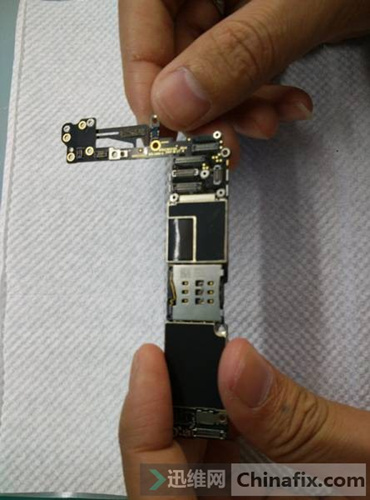

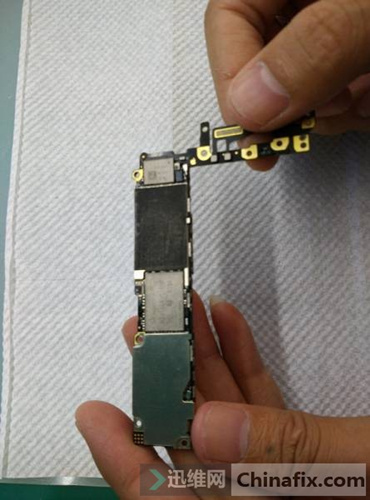

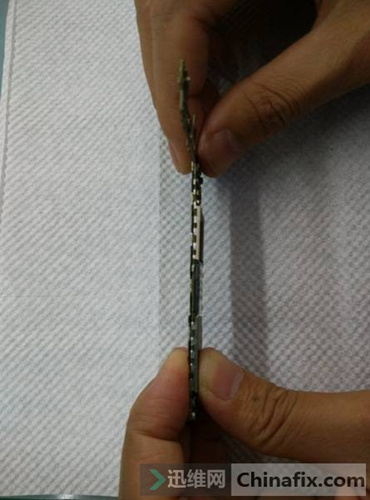

  二、拆机目测全板子,无修无进水,无摔掉件。仔细检查显示座子,也没有发现明显故障。

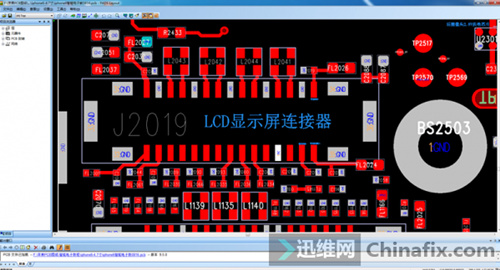

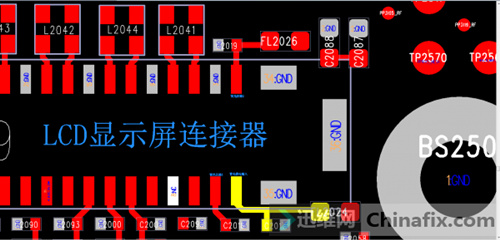

  ①打开维修系统检查座子引脚定义:

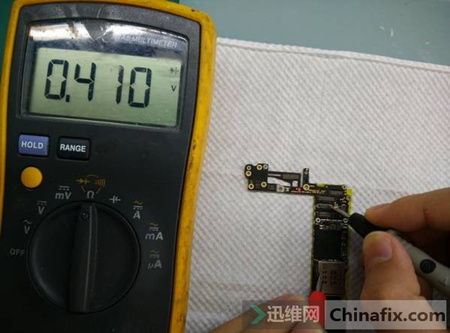

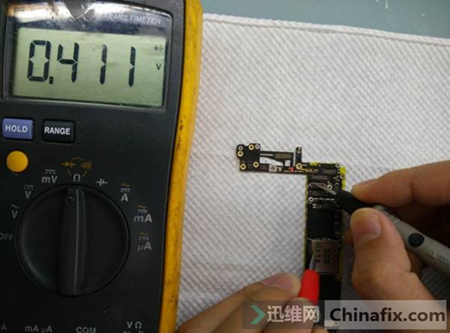

  ②测量四组MIPI总线对地值:完全一样410左右,正常。

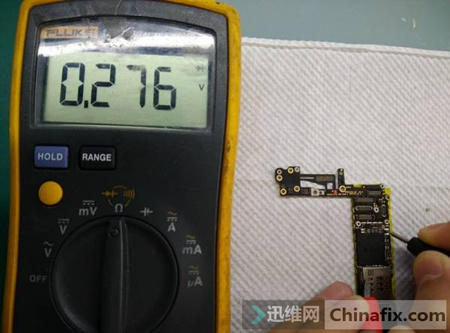

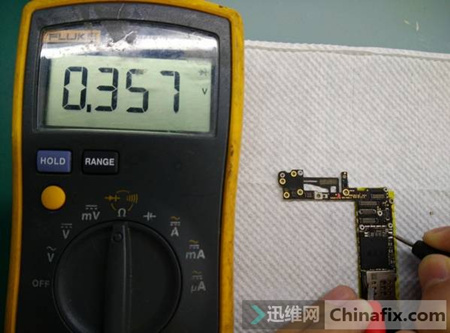

③测量别的供电,时钟,复位,背光这些线路的对地值,没有发现异常。

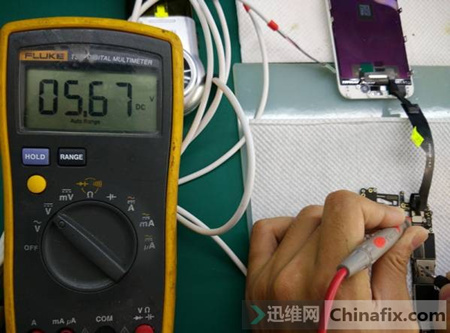

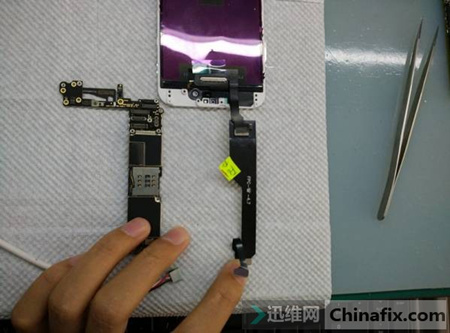

  三、通电测试显示屏幕供+5.7V,背光供电+17V(根据亮度变动,一般+16V左右。)发现故障点: 显示屏幕供电+5.7V正常,背光供电没有升起来。

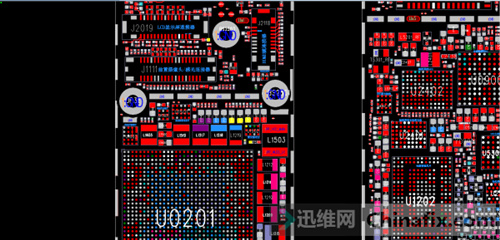

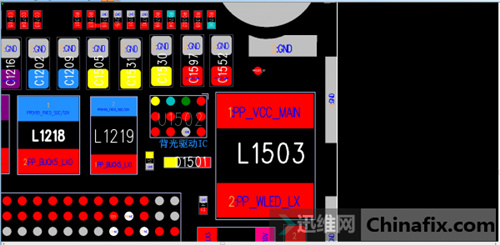

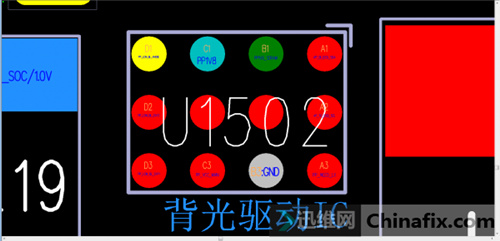

  四、跑线路,看看背光芯片在哪里。






  ①先说说显示屏工作原理:
  a 机器开机1.8v通过小电感到达显示屏;
  b CPU通过MIPI总线检测屏幕;
  c CPU发出复位信号到显示屏;
  d 显示屏发出供电使能信号到达屏幕供电芯片+5.7V 、 -5.7V , 背光供电发出;
  e 显示屏通过MIPI总线输出视频信号,屏幕显示。
  ②背光供电不正常而+5.7V正常,只能是背光芯片坏、背光芯片外围原件坏、背光芯片焊盘断线或虚焊三者之一。
  五、做排除法,维修是以最小成本博得最大的利润回报,先检查外围,最后检查芯片。
  ①测量背光芯片外围电感是否开路,阻值变大;测量二极管是否击穿,没有发现故障。


  ②拆掉芯片,测量芯片各个脚位是否存在断线虚焊的情况。

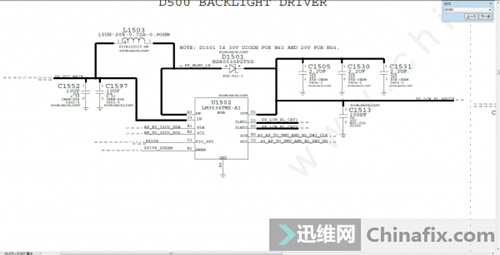

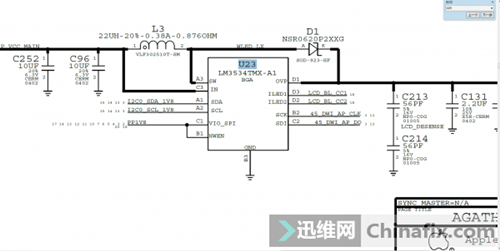

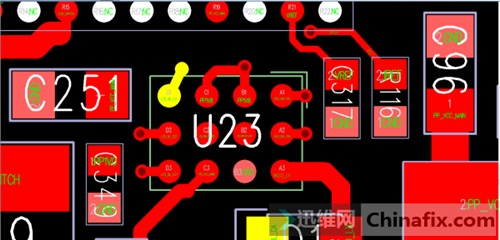

③以上都正常,只能是芯片本身挂了,芯片型号为LM3534TMX-A1,这个12脚芯片跟五代上面的背光芯片是一样的,为U23。

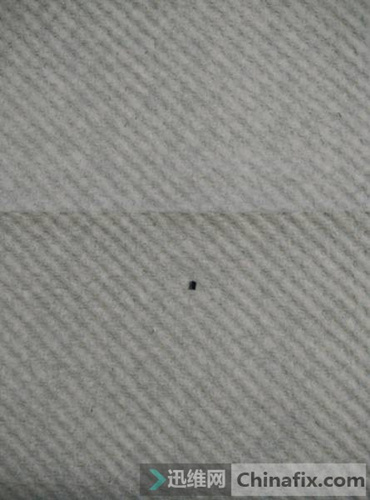

  ④拆下五代板上面的芯片,做脚装上。
  六、装好芯片以后测量一下脚位有没有短路,或者脚有没有装反,再通电,以防万一。

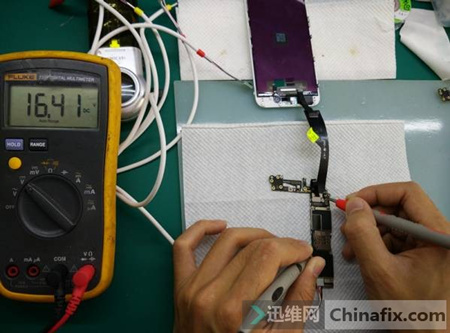

  ①再次测量背光供电电压,如上图,恢复+16.41V正常显示了。

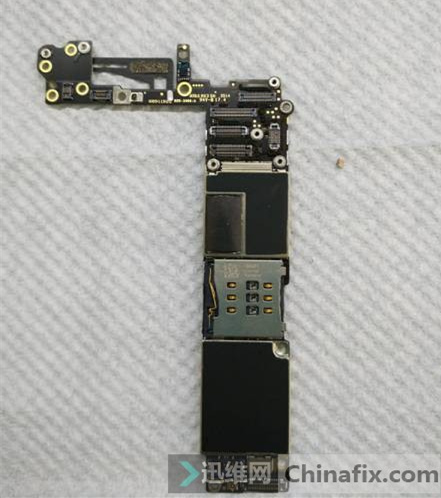

  ②装好屏蔽盖,清洗干净,完整如新:






  七、做一下简单总结:
  ①手机维修原理简单,关键是手工要练好,像上面的例子,背光芯片就在CPU边上要怎么吹才能不弄坏CPU,又能装好芯片,这个是关键。
  ②手机维修必备工具,显示屏延长排线,屏幕小小一个好几百,能减少的风险就减少。
  ③手机主板比较精细,建议维修完成后将屏蔽盖焊接完整,加强主板散热,抗干扰,不容易返修。
