这货脑袋里真有“水”?华硕玩家国度ROG GX700V拆机图解

更新时间:2016-04-06 10:31:39


  玩家国度,相信各位小伙伴都不会陌生,作为华硕旗下高端游戏本品牌,rog GX700V是首款加入冷散热模块的笔记本,第一款永远最容易为众人所铭记。水冷扩展坞的配备以及带来的性能方面的提升,将ROG推向了一个全新的高度。华硕玩家国度rog GX700V内部结构如何呢?下面我们通过华硕玩家国度rog GX700V拆机来看看吧!

华硕玩家国度rog GX700V拆机 图1
华硕玩家国度rog GX700V拆机 图1

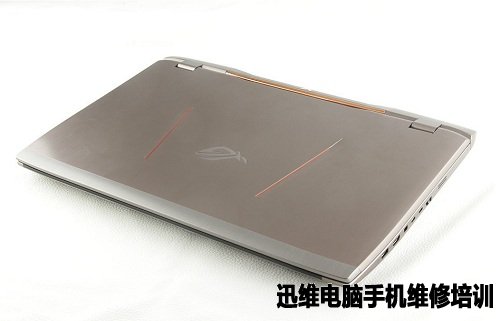

  笔记本部分才是主角,rog GX700V支持超频的Intel Core i7-6820HK处理器,桌面级NVIDIA GTX980独立显卡。

华硕玩家国度rog GX700V拆机 图2
华硕玩家国度rog GX700V拆机 图2

  华硕玩家国度rog GX700V拆机方法/步骤:

  拆机从背面开始,首先拆掉rog GX700V隐藏在胶塞下面的螺丝。

华硕玩家国度rog GX700V拆机 图3
华硕玩家国度rog GX700V拆机 图3

  打开保护转轴的金属条,拆下红框标出的两颗螺丝。

华硕玩家国度rog GX700V拆机 图4
华硕玩家国度rog GX700V拆机 图4

华硕玩家国度rog GX700V拆机 图5
华硕玩家国度rog GX700V拆机 图5

  打开机身后盖,可以看到华硕玩家国度rog GX700V的红色的主板。

华硕玩家国度rog GX700V拆机 图6
华硕玩家国度rog GX700V拆机 图6

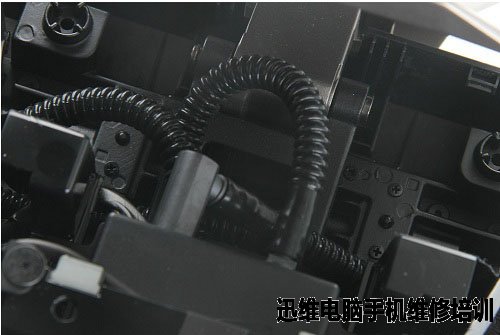

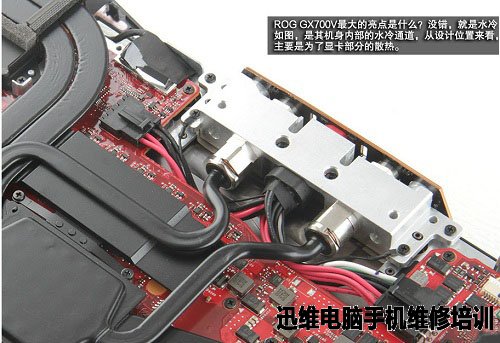

  华硕玩家国度rog GX700V机身内部的水冷通道,从设计位置来看,主要是为了显卡部分散热的。

华硕玩家国度rog GX700V拆机 图7
华硕玩家国度rog GX700V拆机 图7

华硕玩家国度rog GX700V拆机 图8
华硕玩家国度rog GX700V拆机 图8

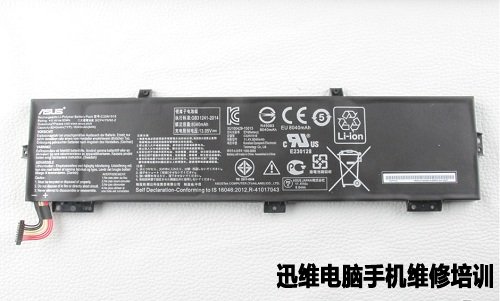

  首先取下华硕玩家国度rog GX700V的电源,避免短路意外的发生。电池采用锂离子电池组。

华硕玩家国度rog GX700V拆机 图9
华硕玩家国度rog GX700V拆机 图9

  拆下主板上的SSD、内存和网卡芯片。

华硕玩家国度rog GX700V拆机 图10
华硕玩家国度rog GX700V拆机 图10

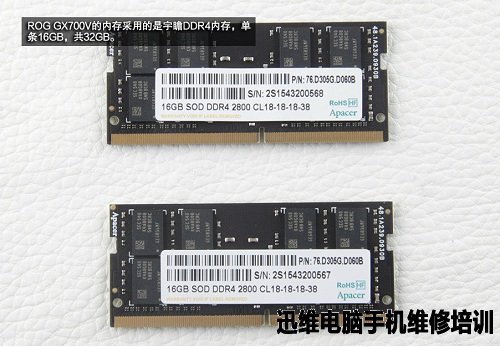

  rog GX700V的内存采用的是宇瞻DDR4内存,单条16GB,共32GB.

华硕玩家国度rog GX700V拆机 图11
华硕玩家国度rog GX700V拆机 图11

  rog GX700V内部采用的三星512GB SSD,有两条,另一条在主板的背面。

华硕玩家国度rog GX700V拆机 图12
华硕玩家国度rog GX700V拆机 图12

  拆下无线网卡上的一颗固定螺丝,就可以将它取下。

华硕玩家国度rog GX700V拆机 图13
华硕玩家国度rog GX700V拆机 图13

  无线网卡正面、背面图特写。

华硕玩家国度rog GX700V拆机 图14
华硕玩家国度rog GX700V拆机 图14

  接下来我们要拆下华硕玩家国度rog GX700V的散热部分。

  rog GX700V采用双风扇设计,首先拆下这两个风扇。

华硕玩家国度rog GX700V拆机 图15
华硕玩家国度rog GX700V拆机 图15

  然后拧掉上面的固定螺丝,拆下华硕玩家国度rog GX700V散热铜管。

华硕玩家国度rog GX700V拆机 图16
华硕玩家国度rog GX700V拆机 图16

华硕玩家国度rog GX700V拆机 图17
华硕玩家国度rog GX700V拆机 图17

  华硕玩家国度rog GX700V的主板。

  红色:Intel Core i7-6820HK处理器,主频2.70GHz。

  绿色:NVIDIA GeForce GTX 980独立显卡。

  蓝色:8GB GDDR5显存。

  黄色:南桥芯片。

华硕玩家国度rog GX700V拆机 图18
华硕玩家国度rog GX700V拆机 图18

  蓝色:NS892415A网络变压器。

华硕玩家国度rog GX700V拆机 图19
华硕玩家国度rog GX700V拆机 图19

  蓝色:瑞昱声卡芯片。

  黄色:ESS的音频解码芯片。

华硕玩家国度rog GX700V拆机 图20
华硕玩家国度rog GX700V拆机 图20

  蓝色:ITE的IT8995E芯片。

华硕玩家国度rog GX700V拆机 图21
华硕玩家国度rog GX700V拆机 图21

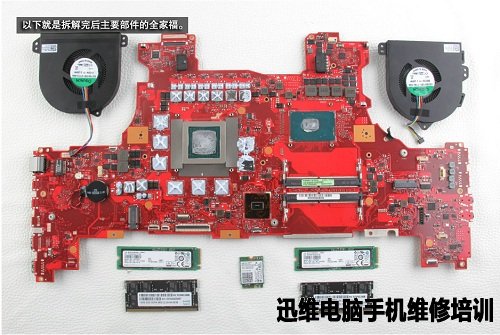

  华硕玩家国度rog GX700V拆解完后主要部件全家福。

华硕玩家国度rog GX700V拆机 图22
华硕玩家国度ROG GX700V拆机 图22

  红色:LED状态指示灯模块。

  蓝色:电源开关控制模块。

华硕玩家国度rog GX700V拆机 图23
华硕玩家国度rog GX700V拆机 图23

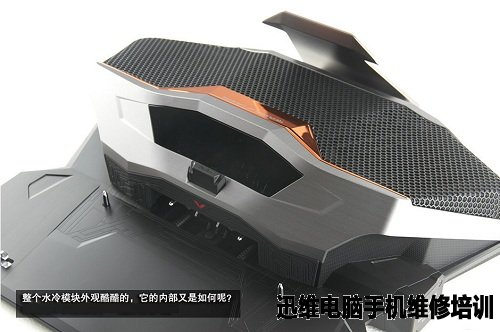

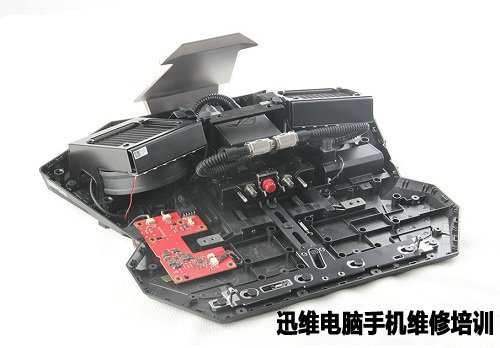

  接下来我们拆解玩家国度rog GX700V的水冷模块。

华硕玩家国度rog GX700V拆机 图24
华硕玩家国度rog GX700V拆机 图24

  拧下水冷坞上面的的固定螺丝,就可以轻松的将后盖打开,只是螺丝比较多。

华硕玩家国度rog GX700V拆机 图25
华硕玩家国度rog GX700V拆机 图25

华硕玩家国度rog GX700V拆机 图26
华硕玩家国度rog GX700V拆机 图26

华硕玩家国度rog GX700V拆机 图27
华硕玩家国度rog GX700V拆机 图27

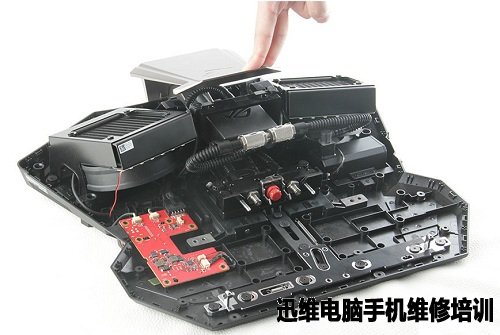

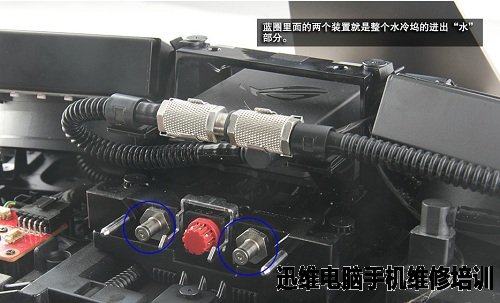

  篮圈标识的两个装置就是整个水冷坞的进出“水”部分。

华硕玩家国度rog GX700V拆机 图28
华硕玩家国度rog GX700V拆机 图28

华硕玩家国度rog GX700V拆机 图29
华硕玩家国度rog GX700V拆机 图29

  水冷坞的散热风扇。

华硕玩家国度rog GX700V拆机 图30
华硕玩家国度rog GX700V拆机 图30

  通过华硕玩家国度rog GX700V拆机,我们不难看出,做为一款游戏本产品,不仅配有水冷坞的散热设备,内部双SSD硬盘设计,更适合玩家朋友们玩大型的PC游戏,有一利必有一弊,这脑袋里有“水”的大家伙便携性比较差,但降温效果是显而易见的。以上是华硕玩家国度rog GX700V拆机的方法步骤,希望对大家有所帮助。
