惠普ENVY 13拆机图解教程

更新时间:2016-06-08 15:11:25


  ENVY 13是惠普推出的一款13英寸的便携型笔记本电脑,采用英特尔第六代Skylake处理器,搭载8GB DDR3-1600MHz内存,256GB固态硬盘,显卡方面则采用了英特尔HD 520核显。下面我们一起来看看惠普ENVY 13的拆机过程吧!

惠普ENVY 13拆机 图1
惠普ENVY 13拆机 图1

  惠普ENVY 13拆机方法/步骤:

  1、打开D面后盖

  拧下惠普ENVY 13 背面的9颗固定螺丝,和隐藏脚垫下方的两颗固定螺丝,打开周围的卡口,即可轻松取下整个后盖。

惠普ENVY 13拆机 图2
惠普ENVY 13拆机 图2

  脚垫下隐藏的固定螺丝。

惠普ENVY 13拆机 图3
惠普ENVY 13拆机 图3

  2、拆卸电池

  拆解的第一步是拆卸电池,切记一定要先断开电源防止不必要的短路损坏。

惠普ENVY 13拆机 图4
惠普ENVY 13拆机 图4

  先卸下电池周围的固定螺丝,移出电池,再小心的断开电池的排线。ENVY电池的容量为45wh。

惠普ENVY 13拆机 图5
惠普ENVY 13拆机 图5

  ENVY 13的风道特写。

惠普ENVY 13拆机 图6
惠普ENVY 13拆机 图6

  3、拆下触控板。

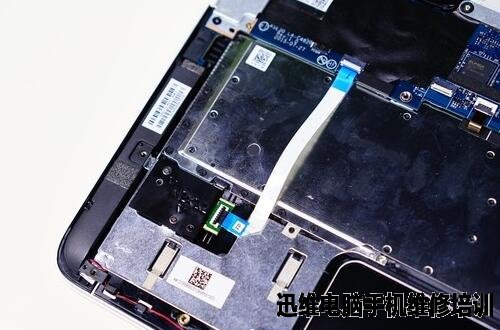

  位于电池下方的触控板(右)和指纹识别的排线(左)。

惠普ENVY 13拆机 图7
惠普ENVY 13拆机 图7

  下方的黑色按钮为触控板单击按钮。

惠普ENVY 13拆机 图8
惠普ENVY 13拆机 图8

  4、拆卸指纹识别模块。

  首先断开排线。

惠普ENVY 13拆机 图9
惠普ENVY 13拆机 图9

  指纹识别模块正反面特写。

惠普ENVY 13拆机 图10
惠普ENVY 13拆机 图10

  5、拆卸B&O音效扬声器。

  惠普ENVY 13 B&O音效扬声器位于机身的左右两侧,扬声器通过螺丝和粘胶固定在C壳上。

  B&O音效扬声器正面。

惠普ENVY 13拆机 图11
惠普ENVY 13拆机 图11

  B&O音效扬声器背面。

惠普ENVY 13拆机 图12
惠普ENVY 13拆机 图12

  6、拆卸SSD以及无线网卡。

  SSD和无线网卡没有直接采用传统的螺丝固定,而是由一个定制挡板同时压住的。

惠普ENVY 13拆机 图13
惠普ENVY 13拆机 图13

  三星 M2接口SSD固态硬盘。

惠普ENVY 13拆机 图14
惠普ENVY 13拆机 图14

  蓝牙无线二合一网卡。

惠普ENVY 13拆机 图15
惠普ENVY 13拆机 图15

  博通无线网卡。

惠普ENVY 13拆机 图16
惠普ENVY 13拆机 图16

  7、拆卸惠普ENVY 13两颗超小风扇。拧下一颗固定螺丝即可取下风扇,取时要小心风扇的电源连接线。

  右侧风扇。

惠普ENVY 13拆机 图17
惠普ENVY 13拆机 图17

  左侧风扇。

惠普ENVY 13拆机 图18
惠普ENVY 13拆机 图18

  两个风扇正面特写。

惠普ENVY 13拆机 图19
惠普ENVY 13拆机 图19

  风扇背面特写。

惠普ENVY 13拆机 图20
惠普ENVY 13拆机 图20

  8、拆卸惠普ENVY 13主板。

  卸下主板两侧接口处的固定金属挡板。

惠普ENVY 13拆机 图21
惠普ENVY 13拆机 图21

  移除键盘背光排线以及键盘排线。

惠普ENVY 13拆机 图22
惠普ENVY 13拆机 图22

  取下屏幕排线。

惠普ENVY 13拆机 图23
惠普ENVY 13拆机 图23

  取下键盘排线以及屏幕排线后,拧下所有的固定螺丝即可取下主板,小心取下电源连接线以及BIOS电池连接线。

  取下电源接口排线。

惠普ENVY 13拆机 图24
惠普ENVY 13拆机 图24

  另一侧的BIOS电池。

惠普ENVY 13拆机 图25
惠普ENVY 13拆机 图25

  惠普ENVY 13主板特写。

惠普ENVY 13拆机 图26
惠普ENVY 13拆机 图26

  惠普ENVY 13散热部分特写。

惠普ENVY 13拆机 图27
惠普ENVY 13拆机 图27

  主板背面特写。

惠普ENVY 13拆机 图28
惠普ENVY 13拆机 图28

  9、拆卸屏幕。

  屏幕拆卸十分的简单,只需拧下左右两侧固定屏轴的螺丝,小心的打开屏幕,即可轻松的取下


  拆下主板后的空壳。

惠普ENVY 13拆机 图29
惠普ENVY 13拆机 图29

  左侧的屏轴。

惠普ENVY 13拆机 图30
惠普ENVY 13拆机 图30

  右侧的屏轴。

惠普ENVY 13拆机 图31
惠普ENVY 13拆机 图31

  10、拆机到此结束!来张惠普ENVY 13拆机所有部件全家福。

惠普ENVY 13拆机 图32
惠普ENVY 13拆机 图32
