惠普WASD暗影精灵Ⅱ拆机教程

更新时间:2016-06-24 16:20:41

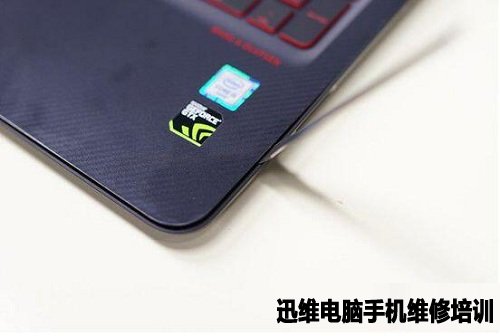

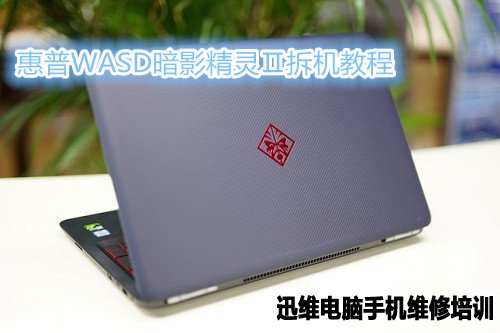

  WASD暗影精灵Ⅱ是惠普精灵系列的又一款游戏本,WASD暗影精灵II采用了15.6英寸的IPS显示屏,搭载了英特尔i5-6300HQ四核处理器、NVIDIA GeForce GTX 960M(2GB GDDR5)显卡、8GB运行内存,128G SSD+1TB的硬盘组合。下面我们通过WASD暗影精灵Ⅱ拆机,来看看它的内部结构如何吧!

惠普WASD暗影精灵Ⅱ拆机 图1
惠普WASD暗影精灵Ⅱ拆机 图1

  惠普WASD暗影精灵Ⅱ拆机方法/步骤:

  1、底壳拆解

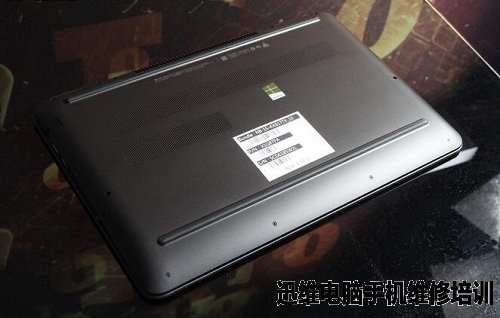

  在暗影精灵II的底部有两条长长的脚垫,可以将笔记本电脑垫高,让冷空气从底部吸入。

惠普WASD暗影精灵Ⅱ拆机 图2
惠普WASD暗影精灵Ⅱ拆机 图2

惠普WASD暗影精灵Ⅱ拆机 图3
惠普WASD暗影精灵Ⅱ拆机 图3

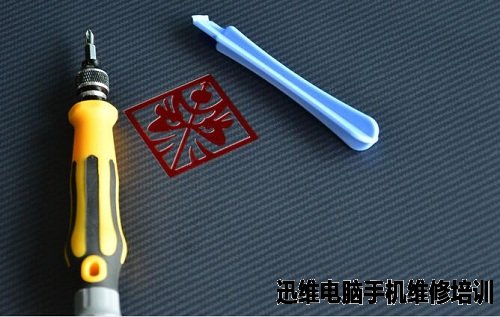

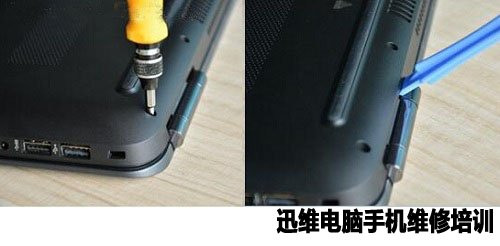

  卸下底部的所有螺丝(22个),再用撬杠从后面的缝隙轻轻撬开,用金属撬棒沿着D壳和C壳之间的缝隙一一撬开才可拿下整个后盖。

惠普WASD暗影精灵Ⅱ拆机 图4
惠普WASD暗影精灵Ⅱ拆机 图4

惠普WASD暗影精灵Ⅱ拆机 图5
惠普WASD暗影精灵Ⅱ拆机 图5

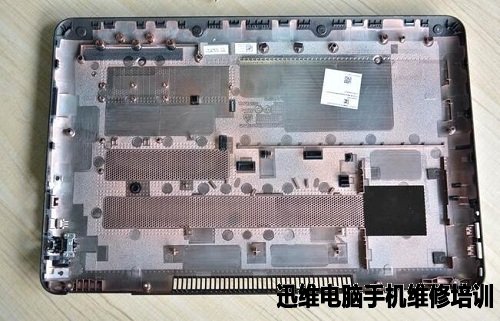

  后面板。

惠普WASD暗影精灵Ⅱ拆机 图6
惠普WASD暗影精灵Ⅱ拆机 图6

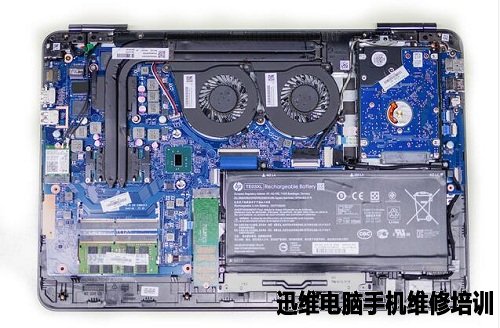

  打开后盖后可以看到内部的双风扇和电池。

惠普WASD暗影精灵Ⅱ拆机 图7
惠普WASD暗影精灵Ⅱ拆机 图7

  2、电池拆解

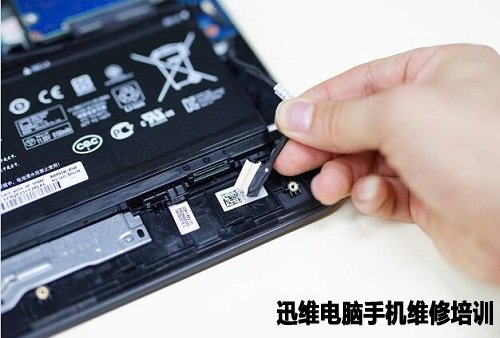

  首先要将电池的电源断开。暗影精灵II的电池在主板和电池上各有一个插头。

惠普WASD暗影精灵Ⅱ拆机 图8
惠普WASD暗影精灵Ⅱ拆机 图8

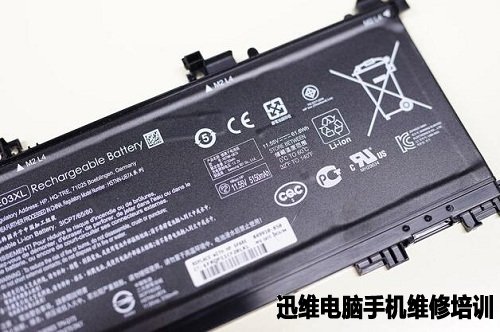

  暗影精灵II 61.6Wh容量内置电池。

惠普WASD暗影精灵Ⅱ拆机 图9
惠普WASD暗影精灵Ⅱ拆机 图9

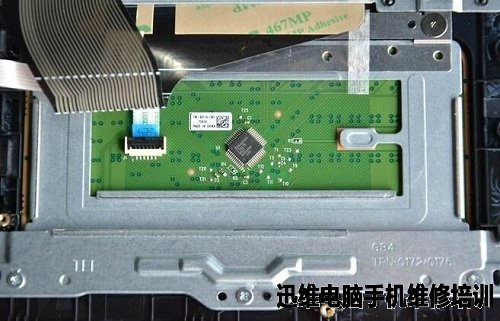

  电池下的连接线和触控板电路。

惠普WASD暗影精灵Ⅱ拆机 图10
惠普WASD暗影精灵Ⅱ拆机 图10

  3、1TB机械硬盘+128G SSD固态硬盘、内存条拆解

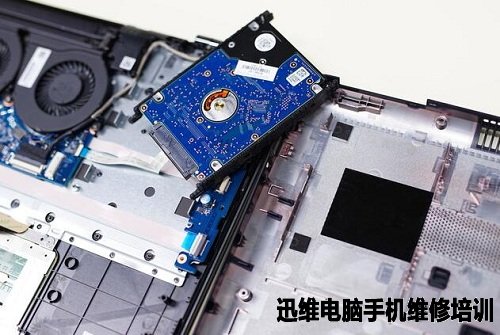

  暗影精灵II 1TB容量,7200转日立机械硬盘。

惠普WASD暗影精灵Ⅱ拆机 图11
惠普WASD暗影精灵Ⅱ拆机 图11

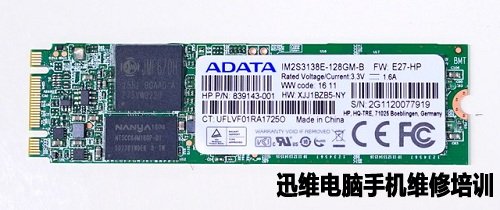

  暗影精灵II 威刚128GB SSD固态硬盘。

惠普WASD暗影精灵Ⅱ拆机 图12
惠普WASD暗影精灵Ⅱ拆机 图12

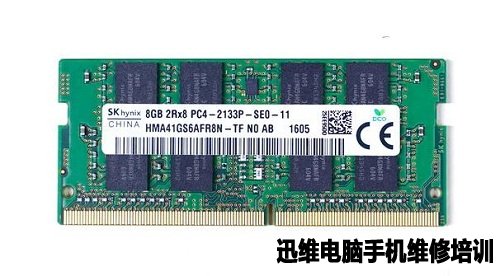

  暗影精灵II 8GB 海力士内存条。

惠普WASD暗影精灵Ⅱ拆机 图13
惠普WASD暗影精灵Ⅱ拆机 图13

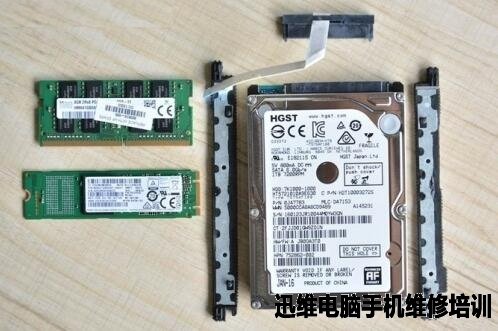

  内存、SSD和机械硬盘。

惠普WASD暗影精灵Ⅱ拆机 图14
惠普WASD暗影精灵Ⅱ拆机 图14

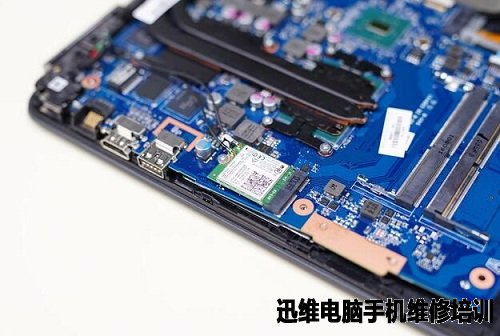

  4、惠普暗影精灵II 机身右侧的Intel 7265NGW 蓝牙无线二合一网卡。

惠普WASD暗影精灵Ⅱ拆机 图15
惠普WASD暗影精灵Ⅱ拆机 图15

  无线网卡特写。

惠普WASD暗影精灵Ⅱ拆机 图16
惠普WASD暗影精灵Ⅱ拆机 图16

  5、散热模组拆解。

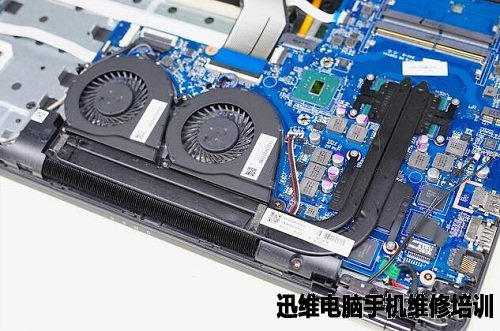

  双风扇风冷系统。

惠普WASD暗影精灵Ⅱ拆机 图17
惠普WASD暗影精灵Ⅱ拆机 图17

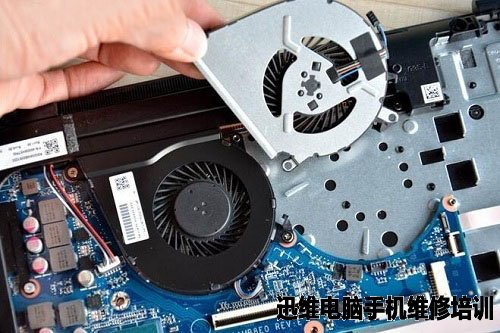

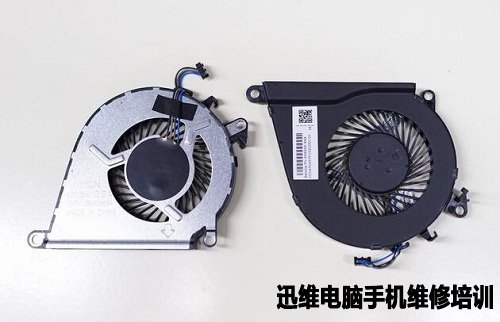

  双风扇。

惠普WASD暗影精灵Ⅱ拆机 图18
惠普WASD暗影精灵Ⅱ拆机 图18

惠普WASD暗影精灵Ⅱ拆机 图19
惠普WASD暗影精灵Ⅱ拆机 图19

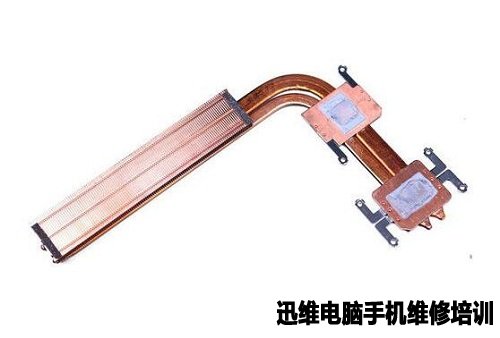

  双铜管导热散热片。

惠普WASD暗影精灵Ⅱ拆机 图20
惠普WASD暗影精灵Ⅱ拆机 图20

  散热模组上的散热鳞片。

惠普WASD暗影精灵Ⅱ拆机 图21
惠普WASD暗影精灵Ⅱ拆机 图21

  暗影精灵II散热模组。

惠普WASD暗影精灵Ⅱ拆机 图22
惠普WASD暗影精灵Ⅱ拆机 图22

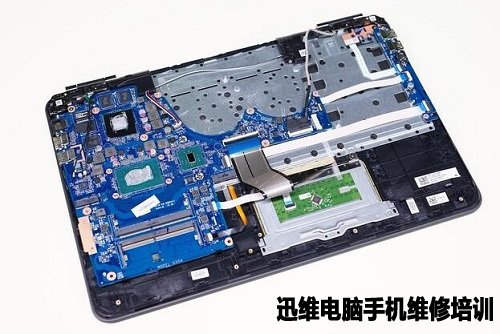

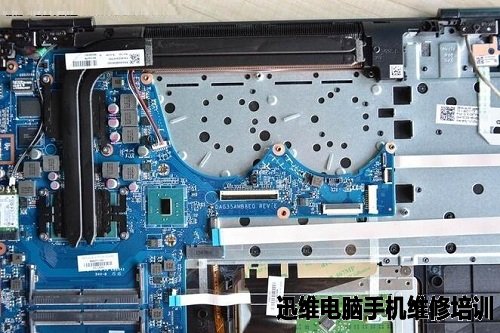

  6、准备拆解主板。

惠普WASD暗影精灵Ⅱ拆机 图23
惠普WASD暗影精灵Ⅱ拆机 图23

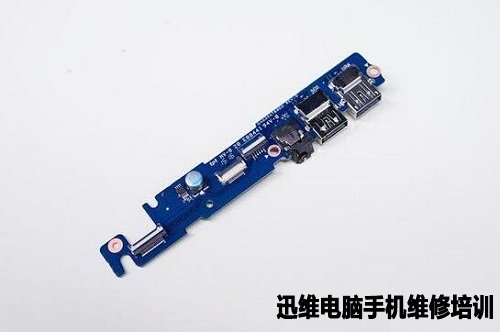

  左侧的接口逻辑板上的USB3.0接口、USB2.0接口、耳机麦克风二合一接口。

惠普WASD暗影精灵Ⅱ拆机 图24
惠普WASD暗影精灵Ⅱ拆机 图24

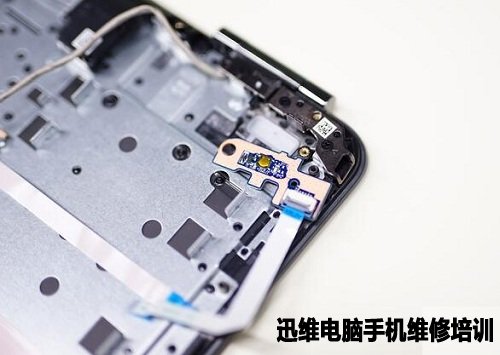

  独立电源按钮。

惠普WASD暗影精灵Ⅱ拆机 图25
惠普WASD暗影精灵Ⅱ拆机 图25

  拆卸主板。在移除掉所有的主板连接线之后,还要拧下一颗主板固定螺丝就可取下整块主板,另外注意在主板左上角下方还有电源连接线的排线需要在主板拿起后拔除。

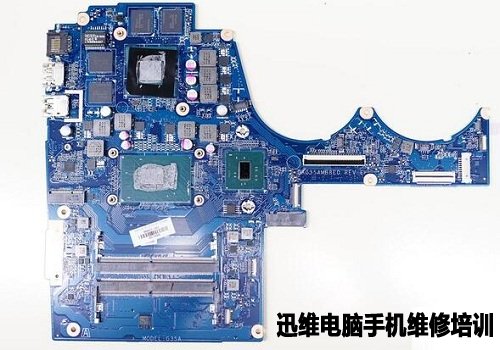

  主板正面。

惠普WASD暗影精灵Ⅱ拆机 图26
惠普WASD暗影精灵Ⅱ拆机 图26

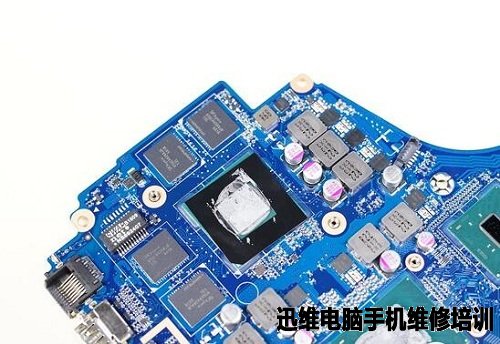

  NVIDIA GeForce GTX 960M独立显卡。

惠普WASD暗影精灵Ⅱ拆机 图27
惠普WASD暗影精灵Ⅱ拆机 图27

  i5 6300HQ处理器与主板芯片组。

惠普WASD暗影精灵Ⅱ拆机 图28
惠普WASD暗影精灵Ⅱ拆机 图28

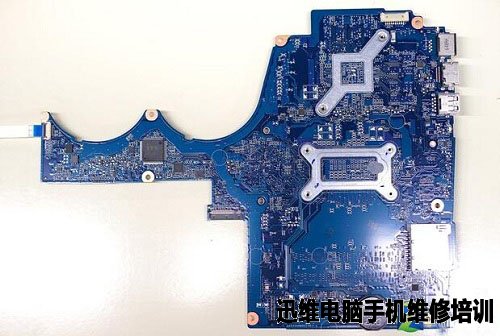

  主板背面。

惠普WASD暗影精灵Ⅱ拆机 图29
惠普WASD暗影精灵Ⅱ拆机 图29

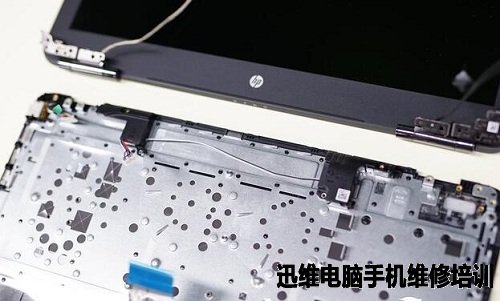

  7、分离屏幕。

  暗影精灵II的屏幕转轴有4颗固定螺丝,拆下螺丝就可以将其取下。

惠普WASD暗影精灵Ⅱ拆机 图30
惠普WASD暗影精灵Ⅱ拆机 图30

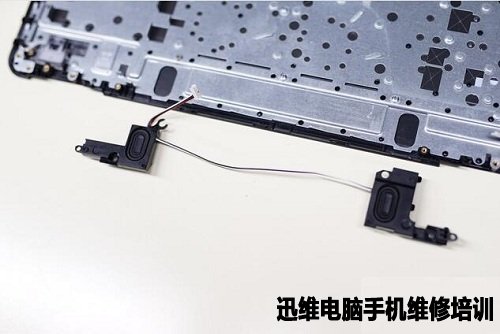

  音响模块。

惠普WASD暗影精灵Ⅱ拆机 图31
惠普WASD暗影精灵Ⅱ拆机 图31

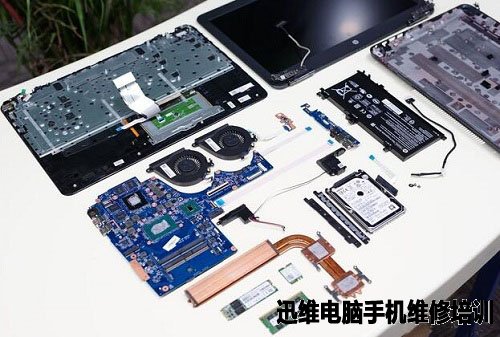

  拆机到此结束。惠普WASD暗影精灵Ⅱ拆机所有部件汇总图。

惠普WASD暗影精灵Ⅱ拆机 图32
惠普WASD暗影精灵Ⅱ拆机 图32
