麦麦本大麦3S拆机图解教程

更新时间:2016-09-05 13:36:58


  麦本本发布了一款新品叫大麦3S,搭配第六代英特尔酷睿i7双核处理器,配置1TB机械硬盘+128G固态硬盘,NVIDIA GT 940M 2G性能级独立显卡,15.6英寸1080P高清大屏,2600mAh容量四芯锂电池。下面小编给大家分享大麦3S笔记本拆机教程,以供参考。

大麦3S拆机 图1
大麦3S拆机 图1

  大麦3S拆机方法/步骤:

  拆解第一步把大麦3S放上操作台上,将大麦3S轻轻翻转过,记得找个东西垫着。

大麦3S拆机 图2
大麦3S拆机 图2

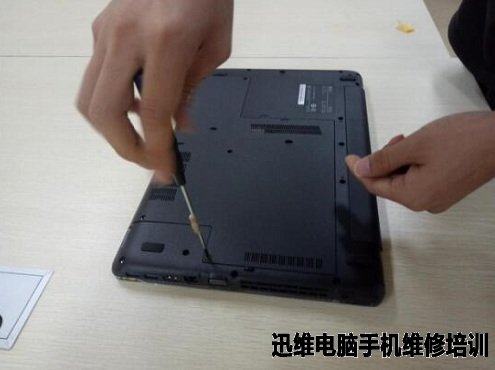

  用螺丝刀拧下后盖上的固定螺丝。

大麦3S拆机 图3
大麦3S拆机 图3

大麦3S拆机 图4
大麦3S拆机 图4

  掀开后盖,可以看到大麦3S的内部结构。

大麦3S拆机 图5
大麦3S拆机 图5

  打开了后盖,接下来就是拆电池了。为什么电池不是第一步拆?这是因为大麦3S电池采用的是三个螺丝固定的方式,相比之前用卡扣固定的电池拆卸比较麻烦。

大麦3S拆机 图6
大麦3S拆机 图6

  拧开三个螺丝后,就可以将电池轻松取下。电池是容量为2600mAh 四芯锂电池。

大麦3S拆机 图7
大麦3S拆机 图7

  拆卸硬盘,图为2.5寸硬盘位。

大麦3S拆机 图8
大麦3S拆机 图8

  来自WD(西部数据)1TB机械硬盘

大麦3S拆机 图9
大麦3S拆机 图9

  建兴M.2 2280 128G固态硬盘

大麦3S拆机 图10
大麦3S拆机 图10

  三星 8G内存(DDR3/DDR3L 1600MHz 2卡槽,最大支持16G内存)

大麦3S拆机 图11
大麦3S拆机 图11

  用螺丝刀拧下光驱上的固定螺丝,将光驱取下,通用光驱9.5MM。(无自带光驱)

大麦3S拆机 图12
大麦3S拆机 图12

大麦3S拆机 图13
大麦3S拆机 图13


  拆卸网卡。大麦3S采用的英特尔AC3160双频无线网卡。

大麦3S拆机 图14
大麦3S拆机 图14

大麦3S拆机 图15
大麦3S拆机 图15

大麦3S拆机 图16
大麦3S拆机 图16

  接下来拆下大麦3S的双铜管单风扇,拔掉连接线,拧下上面的固定的螺丝就可以将其取下。

大麦3S拆机 图17
大麦3S拆机 图17

大麦3S拆机 图18
大麦3S拆机 图18

大麦3S拆机 图19
大麦3S拆机 图19

  拆下的大麦3S双铜管单风扇特写

大麦3S拆机 图20
大麦3S拆机 图20

  接下来拆键盘,首先小心将其掰开。

大麦3S拆机 图21
大麦3S拆机 图21

大麦3S拆机 图22
大麦3S拆机 图22

  一边已掀开,另一边轻轻一拿,就可以将整个键盘分离。

大麦3S拆机 图23
大麦3S拆机 图23

大麦3S拆机 图24
大麦3S拆机 图24

  一体式键盘,键盘与机身一体,区别于嵌入式键盘,这种清洁更方面。

大麦3S拆机 图25
大麦3S拆机 图25

  一体式触摸板特写

大麦3S拆机 图26
大麦3S拆机 图26

  键盘背面特写

大麦3S拆机 图27
大麦3S拆机 图27

  接下来开始拆下主板,首先拧下主板上所有的固定螺丝。

大麦3S拆机 图28
大麦3S拆机 图28

  拧下固定螺丝后就可以将主板取下,注意拔下主板背面的连接线。

大麦3S拆机 图29
大麦3S拆机 图29

大麦3S拆机 图30
大麦3S拆机 图30

  i7-5500U 处理器(五代Broadwell架构,主频:2.4GHz,三级缓存:4MB,睿频:3.0GHz,工艺:14纳米)
  NVIDIA 940M 2G独显+集显Intel HD Graphics 5500。

  处理器和显卡都是板载的。

大麦3S拆机 图31
大麦3S拆机 图31

  USB小板特写。

大麦3S拆机 图32
大麦3S拆机 图32

  拆卸屏幕。用螺丝刀拧下上面的螺丝,然后将屏幕和机架成功分离。

大麦3S拆机 图33
大麦3S拆机 图33

大麦3S拆机 图34
大麦3S拆机 图34

大麦3S拆机 图35
大麦3S拆机 图35

  15.6英寸FHD高分雾面屏特写。

大麦3S拆机 图36
大麦3S拆机 图36

  大麦3S拆机到此结束。大麦3S拆机所有部件全家福。

大麦3S拆机 图37
大麦3S拆机 图37
