联想笔记本y480拆机除尘图文教程

更新时间:2015-12-25 10:38:18

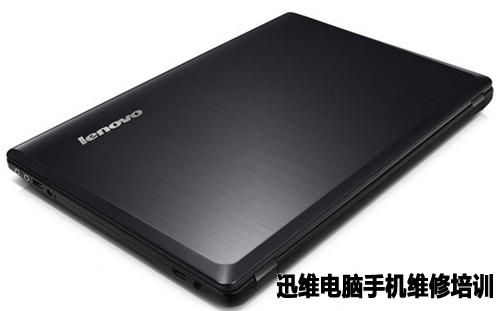

  用户拿来一台联想笔记本y480,因为长时间没有拆机除尘造成温度过高系统变慢经常死机重启等故障,解决方案:为联想笔记本y480拆机除尘。话不多说,下面为大家奉上联想笔记本y480拆机除尘图文教程。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程  图一

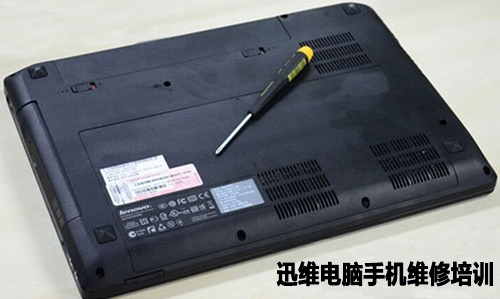

  联想笔记本y480背面一共5种螺丝容易忘记的朋友可以讲螺丝进行分类进行标注,然后使用拆机工具螺丝刀将背面螺丝全部拆除,拆机除尘之前请断开一切电源,先取下电池。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程  图二

    使用拆机工具将背部面板的两颗螺丝拆除,将背部面板向下推即可拿下。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程  图三

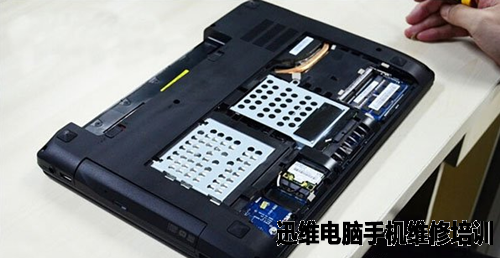

  拆除背部面板图。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程  图四

  使用拆机工具螺丝刀将固定硬盘的两颗螺丝拆机,然后向上提起硬盘即可拆除。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图五

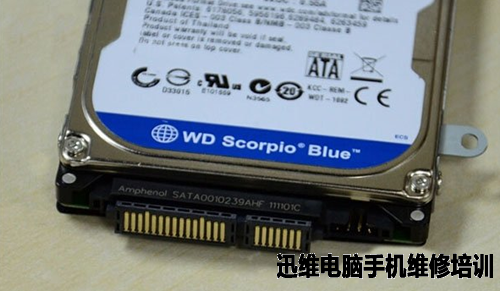

  硬盘接口是上下设计。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图六

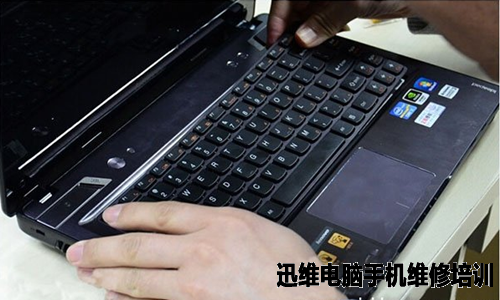

  在拆除C壳之前请先将光驱进行拆除及这种卡槽,然后使用拆机工具翘片将键盘从右上角翘起,注意不要太用力防止键盘排线拉出。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图七

  然后将黑色卡槽向上抬起即可抽出键盘排线。
联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图八

  然后在使用拆机工具翘片拆除C壳也是从一侧最好是光驱位置开始翘起,然后慢慢滑动翘片翘起C壳即可。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图九

  拆除C壳是注意C壳上与主板上的排线。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图十

  C壳内侧全貌。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图十一


  成功拿下C壳。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图十二

然后使用拆机工具将主板上的螺丝全部拆除,向右拉出主板即可。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图十三

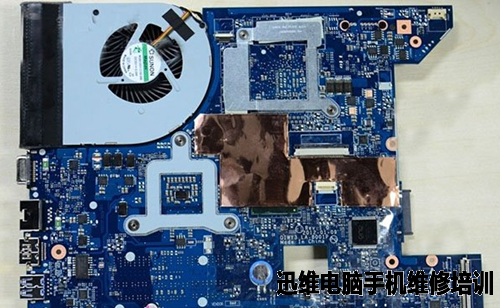

  再将主板上的散热风扇拆下进行拆机除尘,注意风扇电源连接线。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图十四


  风扇背面。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图十五

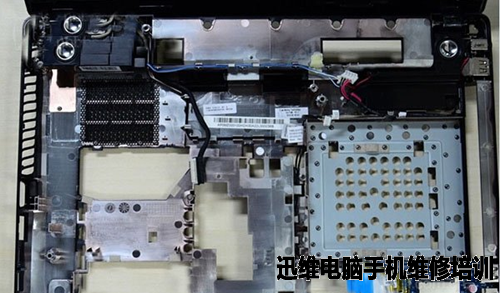

  D壳全貌。

联想笔记本y480拆机除尘图文教程
联想笔记本y480拆机除尘图文教程 图十六

  装机顺序就不在给大家赘述了,小技巧:好记性不如小相机,在拔下所有连接线之后就可以拧除主板螺丝,取下主板进行彻底维护了。对于没有太多拆解经验的读者朋友,我们建议全程用相机记录过程,比如在拔除主板连接线和拧除主板螺丝前拍摄一张照片,重新装回时便于仔细对比有无疏漏。

  一句话总结:细心+正确方法=轻松拆
