笔记本型号：联想B305


　　板号：B305


　　芯片组：AMD双桥


　　显卡型号：215-0767003


　　故障描述：开机出现联想的logo后黑屏



　　客户第一次发过来的时候是公共点短路，最后发现是一公共点滤波电容短路。由于当时客户没有发屏线过来，只插了USB键盘试了NUM CAP重启也都正常，用示波器抓ISP-CLK ISP_DAT都正常，征求客户的意见后发回去，客户装机后发现开机出现联想的LOGO后黑屏。自己尝试修了几下没搞好，第二次把整机发过来。查屏供电开启信号和背光开启信号出来一下就关闭了。

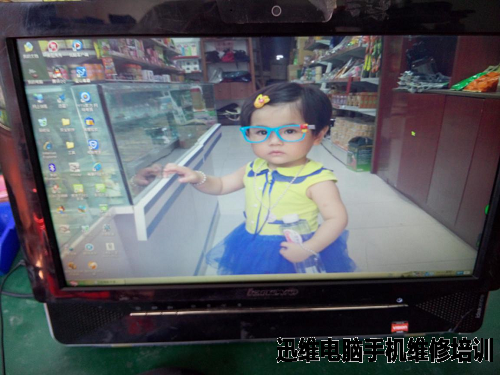

　　查RTD2280的条件都正常，换了一个涛声依旧。这个机器有4个BIOS都刷了一下还是一样。最后发现显卡上面没有散热片，用手一摸剧烫。在显卡对角的两个孔底座也没有。在淘宝上查了一下是有散热座的，跟客户沟通后叫客户把散热座发过来，上去后开机不再黑屏，但是不认盘，开机按F1显示WAIT，加焊南桥后OK。
