捷威ZO7 DAOZ07MB6EO(奶牛)大短、不触发维修案例

更新时间:2016-06-08 12:48:01


  版号:捷威ZO7 DAOZ07MB6EO REV:E

  故障:大短、不触发、掉电(修复好后时亮时不亮)

  捷威ZO7 DAOZ07MB6EO大短、不触发维修方法/步骤:

  拿到DAOZ07MB6EO主板后,首先检查外观没有明显异常。经检测,打值测公共点短路,最后断定集显供电上下管烧穿,换好上下管后,再测量,公共点打值正常,打值测集显供电芯片,也坏了,一并换好。

  既然公共点打值正常了,接下来测一下其他电感阻值是否正常。

  5VPCU阻值 0.7,绝对不正常;上下管测正常,把电感后端抬起来看看是前级的问题还是后级的问题,最后判断为后级电路的问题。接下来查看图纸,查5VPCU得去处 ,最后断定CPU供电芯片IMVP ISL6264芯片坏了,拉低5V电感阻值,换过芯片后,5V电感阻值正常。

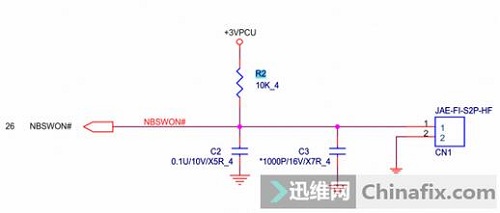

  开始上电,但不触发!测3V 5V 正常,按不触发维修,接下来查EC的待机条件,一直查到NBSWON#,测开关针电压不正常,测阻值正常,测R21脚也是3V。

DAOZ07MB6EO大短、不触发 图1
DAOZ07MB6EO大短、不触发 图1

  可以断定是EC坏了,换好EC后,开关针电压正常。

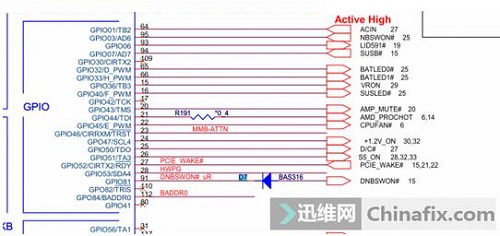

  上电,按下开关后,D7负极为高电平,EC正常了。


DAOZ07MB6EO大短、不触发 图2
DAOZ07MB6EO大短、不触发 图2

  按下开关后,但电流0.2A,还是不正常,跟之前一样,接下来开始测桥的条件、各电压。

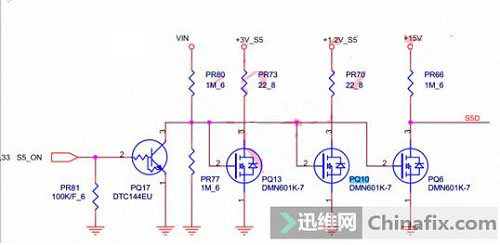

  测+5V_S5、+3V_S5、+1.2V_S5,一直测到PQ10 2脚按下开关后,EC发出的S5_ON拉低PQ10的2脚发出1.2_S5电压,实际测量没电压。

DAOZ07MB6EO大短、不触发 图3
DAOZ07MB6EO大短、不触发 图3

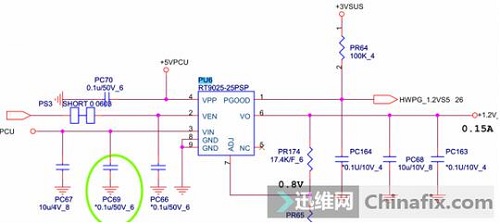

  查1.2V_S5的来源是一个线性稳压器,经测量4脚VPP 5V、3脚VIN 3V、2脚EN 3V不输出电压1.2V_S5,断定此线性稳压器坏了,换上线性稳压器后电压1.2V_S5发出。

DAOZ07MB6EO大短、不触发 图4
DAOZ07MB6EO大短、不触发 图4

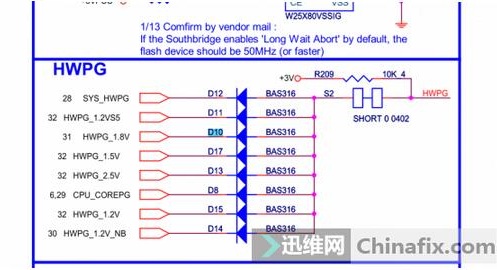

  接电源触发后上电,然后又掉电。以HWPG为切点,断各路PG,经测量,最后断定内存供电芯片RT8207坏了,换上后补上EC旁的2级管,上电,电流跑到1.2A,OK,修好了!

DAOZ07MB6EO大短、不触发 图5
DAOZ07MB6EO大短、不触发 图5

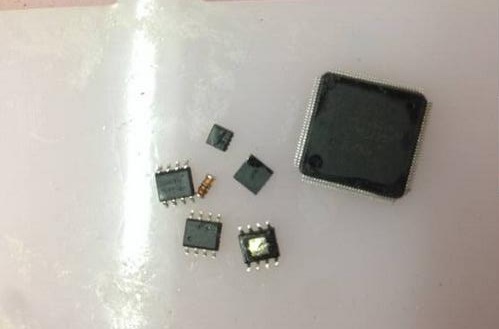

  换下的坏件图片:

DAOZ07MB6EO大短、不触发 图6
DAOZ07MB6EO大短、不触发 图6

  在装机时,出现时亮时不亮情况,刷BIOS后,捷威ZO7完美亮机,故障排除!


  文中图片不清晰,请查看原文链接:http://www.chinafix.com/thread-974124-1-1.html

  本文作者:迅维ID:看着走
