TCL L32F3370B液晶电视背光保护维修一例

更新时间:2016-06-13 12:50:37

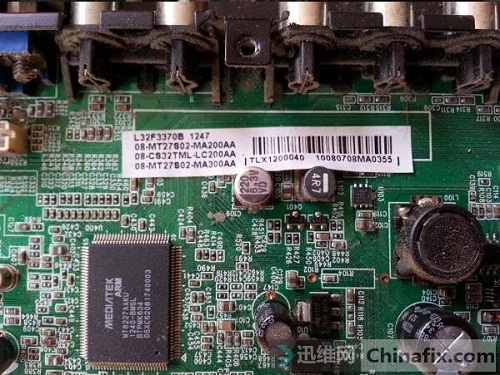

  型号:TCL L32F3370B

  故障描述:开机发现屏幕不亮,有声音无图像。

  维修过程/方法:

  接修同行一台TCL L32F3370B液晶电视




  开机发现屏幕不亮,据同行介绍说是有声音无图像,测量屏供电及LVDS信号电压正常,接着去测量恒流板上面的灯条插头,发现每三个线之间都没有电压降,于是判断背光没有开启。


  接着去测量恒流板上面的这个插头。



  发现背光开启信号(BL-ON)和亮度调整信号(DIM PWM)都有3V左右的电压,说明恒流板的控制信号正常,问题出现恒流板本身,于是我去测量Q649的基极,发现基极没有电压,分析电路可知,如果Q649基极没有电压,Q649将会截止,从而导致Q650截止,Q650截止会使Q601-Q612 Q617-Q628均截止,(因为这些管子的基极没有电压)。这些管子截止就会使灯条供电形成不了回路,灯条肯定不亮。我想强行让Q649导通,于是用镊子短路Q649的集电极与发射极,果然背光正常点亮,这说明就是Q649的基极没有电压所导致背光不亮的原因。什么原因导致Q649的基极没有电压呢?又分析电路得知:如果Q6355导通就会拉低Q649的基极电压,于是我试着断开Q635基极所接的稳压二极管后再开机,背光正常点亮。因为这个稳压管没有标稳压值,又加上背光能正常亮,这说明有可能是误保护。于是断开这个二极管不用,机器正常工作。

  附上恒流板图纸及分析:



  TCL恒流板 08-OE321C0-DR200AA

  百度云链接:http://pan.baidu.com/s/1qYckrMW
