ACER BQ24725A,BQ25A不出24V原因总结

更新时间:2015-08-03 17:54:27

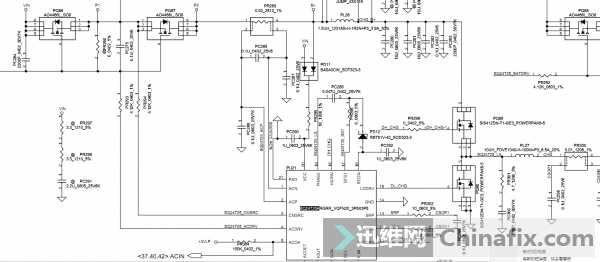

今天修一宏基机器,隔离点不过。因为PQ86G级无电压。









PQ86的G级是由BQ24725A的4脚发出的24V电压控制导通,于是查芯片工作条件:

1,20脚有19V电压。正常,6脚有2.5V适配器检测电压。正常',3,16脚有6V线性电压。正常,都正常但还是没有24V电压,上笔记本维修培训论坛搜索了下很多帖子都是只查这三个条件,没有其他的说明。无奈上电脑维修培训网找PDF文档吧。






ACDRV的工作条件:

1,acdet在2.4-3.1之间代表适配器检测。

2,vcc大于欠压(UVLO是多少没查,但我这里19V肯定是够的),并且VCC大于SRN275mv。

3,ACDRV输出大于CMSRC脚6v的电压。

看到这就明白了ACDRV并不是直接输出的24V,而是先输出个6V电压控制PQ86导通一点,CMSRC脚有电压后再在这个基础上加6V输出给PQ86G级,
短接PQ86d和s级,24V出来了。更换PQ86待机正常。


但在测试的过程中发现插上电池就会不定时的掉电,而且掉电完后待机电流为0.心想不会MOS管又出问题了,但拔掉电源在插上又正常了。拆机检测,等掉电后测试PQ86G级电压只有3V,开始怀疑是换的MOS管不良,但看了下ACDRV的第二个工作条件后,测了下SRN电压18V,很明显个公共点短路了,SRN能和公共点短只有两个可能PQ89电池充电上管,PQ88电池隔离点,测试PQ88工作不良,换掉故障解决。但想不通为什么掉电后还会有18V电压,掉电后PQ86是没导通的,VIN本来会经过pre_CHG预供电,但在我这个主板上都没装,所以VIN应该没法到公共点的啊,为什么这里会有18V电压,希望高人解答。

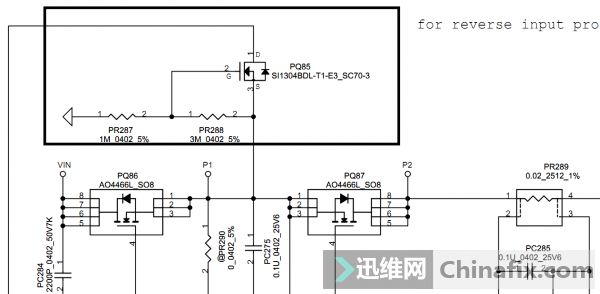

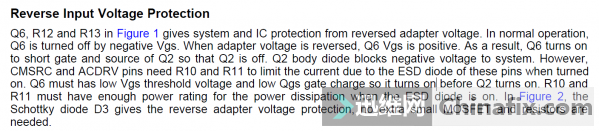

另外之前 问过方框中电路的作用,但是没人解答。这次在数据手册看到了解答


反向电压保护,简单说就是正常情况pq85是不导通的,但如果适配器出现反向电压,PQ85导通,使的PQ87的G级和s级短接,PQ87截止。所以可以推测如果pq85短路,PQ87是截止的,公共点要么无电,或小电流的电压(体二极管导通)。
