二修联想g450经典案例

更新时间:2014-09-01 17:15:45

机型: 联想 G450

板号: LA-5081P

故障: 短路

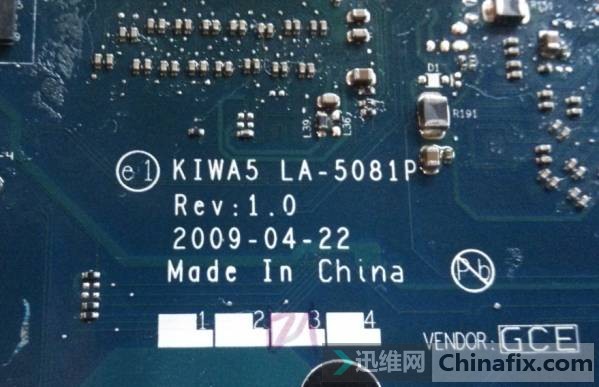

直接进主题,接过二修G450,说是换过充放电管理芯片,芯片断有两根线,补上还是不行,老是烧PQ303 和PQ305,换了两对还是不行。上一张带板号的图 :

拿到板后测试各电感对地阻值都正常,唯有PL202对地阻值3欧姆,肯定不对了,根据上一维修人所说的。开始动手,去PQ305后,底线都烧糊了,现在还是短路,把PL202去掉,一端短路。

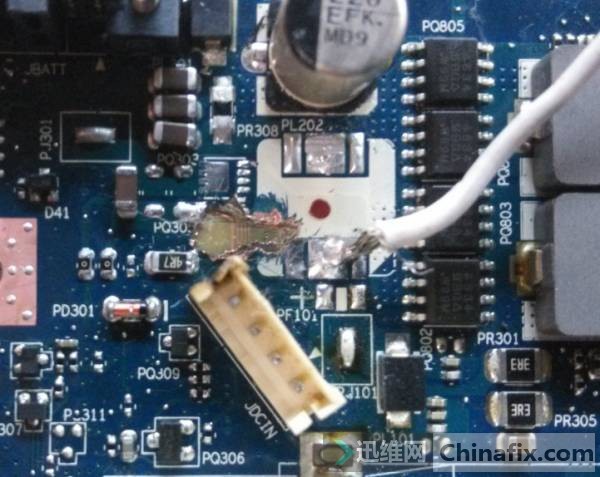

下面用烧机大法,很快找到短路位置,就是烧糊的地方,板层有短路,上一个刮开的图:

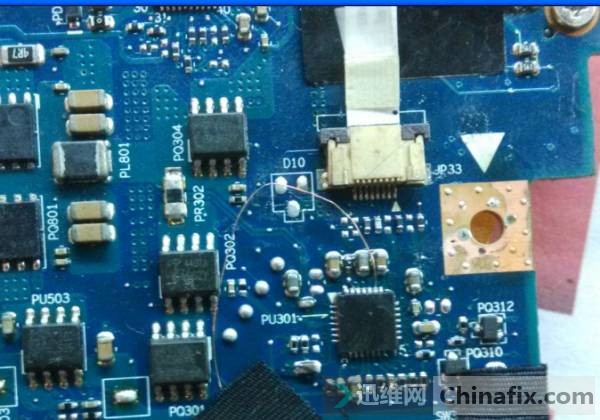

刮一点再烧,刮到不短路为止,经过10分钟左右的功夫,不短路了。找到充电管理芯片,看了下,把芯片取下28脚断线,看图

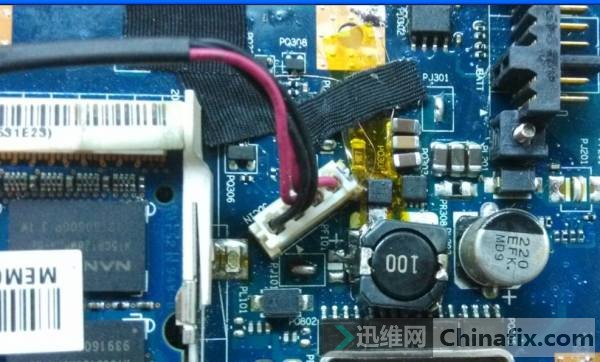

断的不多,重新把芯片加焊好,补上断线。回到PL202,从料板上找到2个N沟道场管,地盘用高温带,贴好,飞3根线,看图:

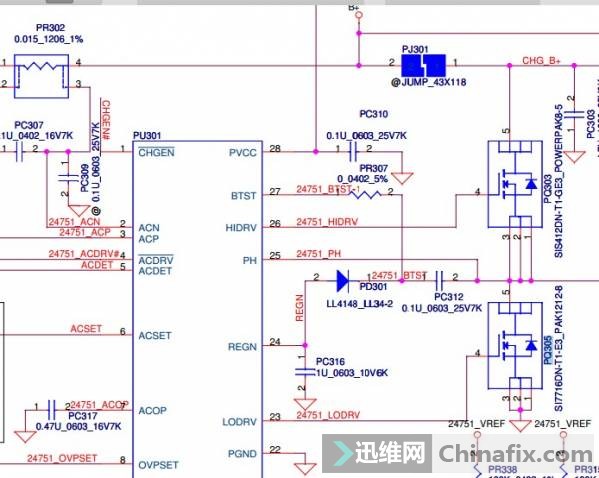

上管底盘没问题, 下管底盘坏了,输入直接上管输出,下管输出接地,随便找个就行,控制这面是没法接了,看图:


直接飞到充放电管理芯片23脚,如图:

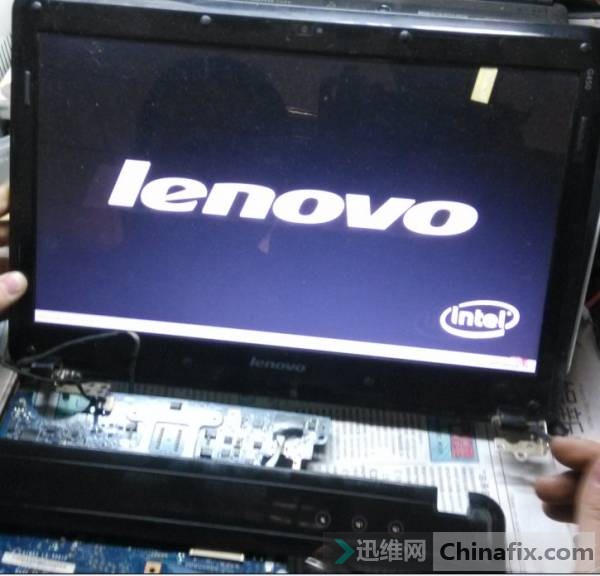

接好后,测试全板无短路,插上电流表,待机电流0.01,测待机电感 3V  5V,都出来了,接上开关板加电,电流刷刷的上去了,接屏期待已久的LOGO出现了,看图:


测机2两小时没问题,此机维修到此结束。

文章来源:迅维网
http://www.chinafix.com/thread-749373-1-6.html
