宏基4741G自动触发掉电维修

更新时间:2015-09-07 17:32:28

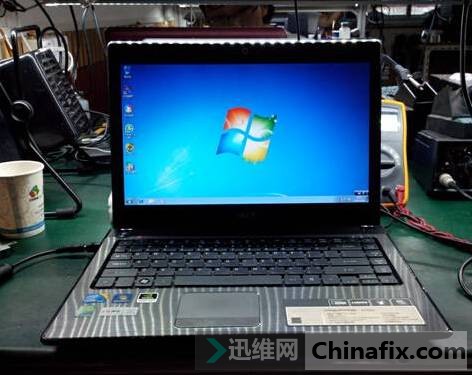

 机型: 宏基4741G 故障:自动触发掉电。解决过程:通电,机子自动上电,电流上到1.2几,上电后没多久就掉电了,电流掉到0.6几,如图:




 这样反复掉电、为了方便先在电脑维修培训论坛下载好相关的电路图。开始拆机,测量各个供电都出来了,机子已经跑码了。手摸PCH,超级发烫,测量PCH桥,RTC电路 3V、5V电压,1.05、1.5、1.8V电压均都有,5V电压偏高了点,有5.3V,目前先不管。首先修自动触发,查开机到EC,按开关有高低高跳变,查EC到桥只有高电平,没有跳变,强制关机无效。

 只有先刷EC下的BIOS程序了,(本机有两个BIOS,EC与桥下各一个BIOS)刷过BIOS后,机子自动触发故障已修复,通电、待机电流0.6,明显哪里有短路。不是因为短路,而导制5V电压偏高 是因为桥的5V供电有微短导致待机电流高、桥发烫,因为桥发烫所以才主要查了桥的条件后,才发现是有短路的。

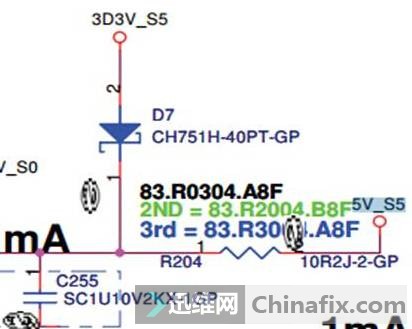

   上面说到5V电压偏高,而且桥很烫。主要目标放在PCH上面,桥发烫或许就是5V电压偏高导致的,当测到给桥供电的待机5V_S5的R204时,看到旁边的小电容C255烧焦了对地了。


终于找到元凶了,原来 是C255这个电容短路了,拆掉,换上新的,机子待机正常。


文章来源:迅维网
http://www.chinafix.com/thread-888389-1-1.html
