仁宝3732P维修一列

更新时间:2014-10-25 17:11:49

型号:仁宝

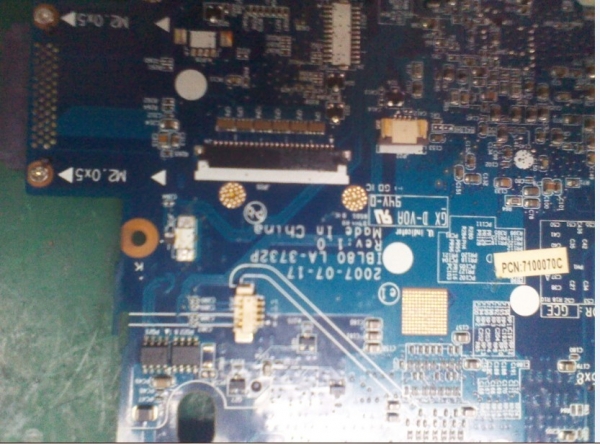

 板号:LA-3732P


 拿到板后目测无明显烧毁、腐蚀、掉件。

事先在迅维电脑维修培训网上找好电路图,首先打了下公共点阻值 400多正常,打各大电感的阻值 ,发现3V电感75欧姆,5V电感是105欧姆,很明显不正常。待机电压产生芯片型号为MAX8734。

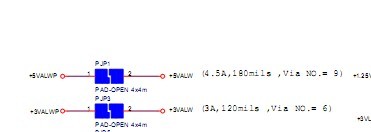

先断开 PJP1和PJP3,断开后再打了下阻值还是没有变化,也打了下+3VALW和+5VALW的值为300多和400多算正常吧。基本可以断定问题在8734这一块,拆掉芯片后,打值发现3V正常了340多 5V还是不正常,继续追查+5VALWP去向,到了这里。



TPS51124产生桥供电和总线供电,难道这个芯片也坏了,拆掉PC81后阻值正常了,料板上找了个8734换上去,接上电源 0.02,量了下3V 为3.42V,5V为5.14V,待机都有了准备触发了,断电先把断开的JP1和JP3接上,就在这时候来了个小插曲,接电源看到电流从0.02马上掉到了0.00,怎么回事,后面难道有短路,可打了对地值应该正常啊,量了下5v的下管G级为持续5V,芯片保护了,我想XXXX了,心想既然没接上JP1 JP3之前有待机电压了,应该还是后面的问题。

先断开3V的JP3,上电没反应还是0.00,接着再断开JP1,这下应该可以了不,准备下一步开始烧机大法了。接上电源居然还是0.00,刚刚没接上之前明明已经有电压了,我还量了好几次,芯片难道就挂了。后继现在断开了,还是上电继续测下8734工作条件吧,  ON3 ON5都正常有电压,测14脚自举升压脚5V正常 当测到28脚是电压只有3.3V,正常应该是5V,查到PD6,红表笔接1脚 黑表笔接2脚测量为1500多欧,反过来也是一样,PD6坏。你Y的早不坏晚不坏,还挑时候。换个上去后把JP1 JP3接上待机电压正常产生了。



触发开关电流上到0.36量内存 桥 总线 供电都正常 上假负载CPU电压 复位也有了,上CPU用示波器抓了下ADS#,抓了N次后终于抓到了,插上内存。

接显示器

电流跑到0.84 亮机,此板修复

总结:故障很简单,写的有的啰嗦,把整个维修写下来了,走了点弯路,当时示波器有人在用,如果用阿林老师教的抓波神功便能快速的找到是3V有问题,造成5V欠压超时保护,不用再去断开后继了,也不会想着去烧机。作为新手的我还是只能按照老师教的和前辈们的方法跟着自己的思路一步一步走,因为我们是新手,我们要成长。最后感谢基地的老师们..

文章源自:迅维网
http://www.chinafix.com/thread-590120-1-25.html
