魅族pro6拆机图解教程

更新时间:2016-04-27 11:27:16

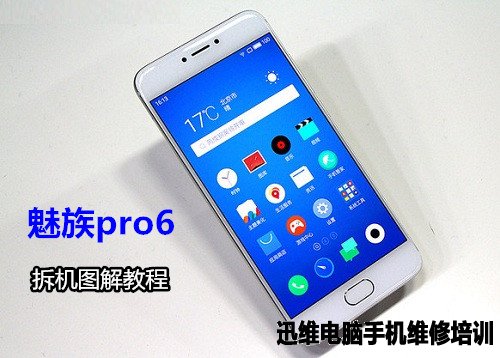

  魅族pro6是今年4月份魅族推出的一款新品,魅族pro6采用5.2英寸1080P分辨率Super AMOLED屏幕,搭载主频2.5GHz联发科HelioX25处理器(GPU:Mali-T880 MP12),4GB RAM+64/128GB ROM,运行基于Android 6.0开发的Flyme 5.2系统,配2100万像素主摄像头、支持激光对焦,支持HiFi音效,支持压力触感功能。下面我们一起来看看魅族pro6是如何拆机的吧!

魅族pro6拆机 图1
魅族pro6拆机 图1

  魅族pro6拆机方法/步骤:

  魅族pro6采用的五角形螺丝,拆解的第一步首先将手机USB口两边的螺丝拆卸掉。

魅族pro6拆机 图2
魅族pro6拆机 图2

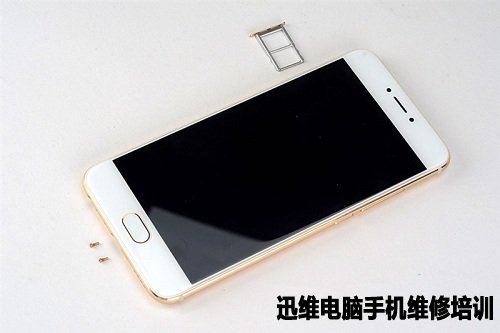

  拆掉螺丝的同时,取下魅族pro6的卡槽。

魅族pro6拆机 图3
魅族pro6拆机 图3

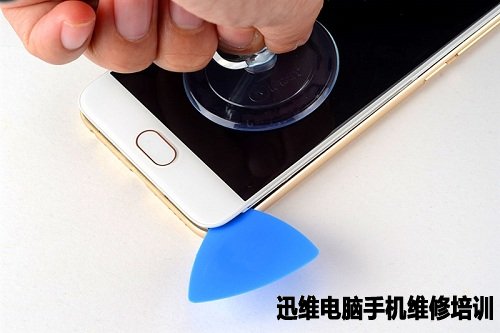

  魅族pro6的屏幕采用卡扣和双面胶的固定方式,通过吸盘和拨片就可以将屏幕和机身分离。

魅族pro6拆机 图4
魅族pro6拆机 图4

  使用拨片沿屏幕边缘位置分离屏幕。

魅族pro6拆机 图5
魅族pro6拆机 图5

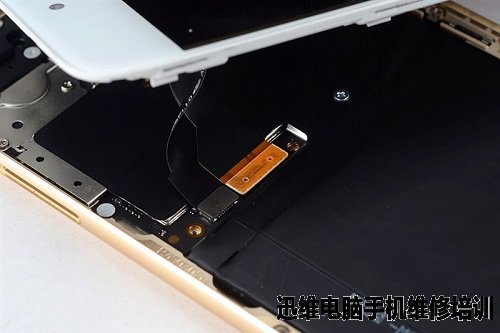

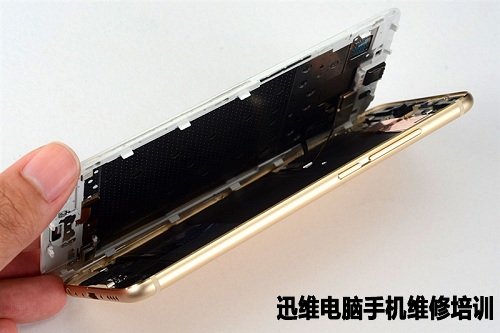

  屏分离后,可以看到屏幕和机身之间有2条排线相连。

魅族pro6拆机 图6
魅族pro6拆机 图6

  屏幕上的两条排线分别为屏幕的信号线和屏幕触控信号线。

魅族pro6拆机 图7
魅族pro6拆机 图7

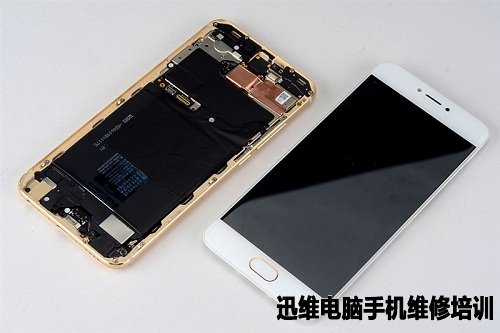

  拆除两条排线,就可以将屏幕和机身彻底分离。

魅族pro6拆机 图8
魅族pro6拆机 图8

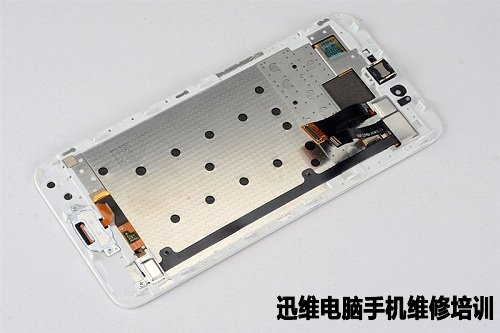

  在屏幕背面有一块金属板,起到固定和散热的作用。

魅族pro6拆机 图9
魅族pro6拆机 图9

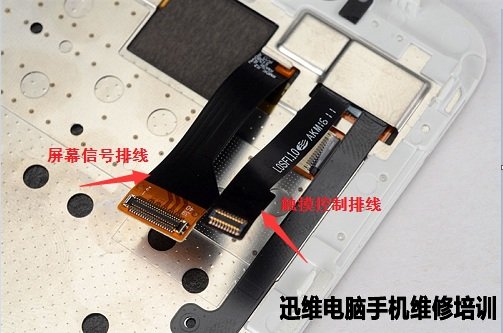

  屏幕排线。宽的是屏幕信号排线,窄的是触摸控制排线。

魅族pro6拆机 图10
魅族pro6拆机 图10

  集mBock和mTouch一体的物理HOME键背面。

魅族pro6拆机 图11
魅族pro6拆机 图11

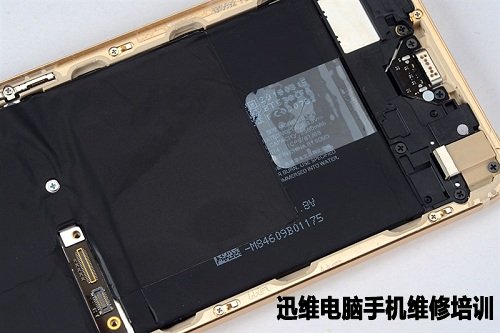

  魅族pro6的电池和PCB上都覆盖有石墨散热膜。

魅族pro6拆机 图12
魅族pro6拆机 图12

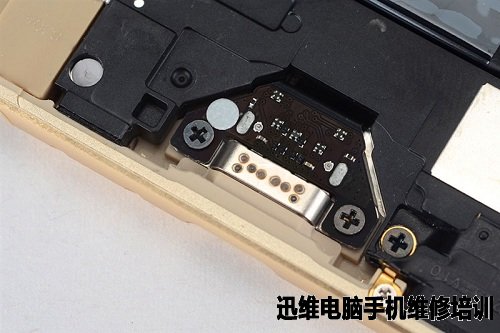

  魅族pro6的USB Tpye-C接口。

魅族pro6拆机 图13
魅族pro6拆机 图13

  魅族pro6容量为2560mAh电池通过双面胶固定在金属外壳上。

魅族pro6拆机 图14
魅族pro6拆机 图14

  魅族pro6外放音腔移除后,USB Type-C接口的完整电路,在USB接口后方还有一颗控制芯片。

魅族pro6拆机 图15
魅族pro6拆机 图15

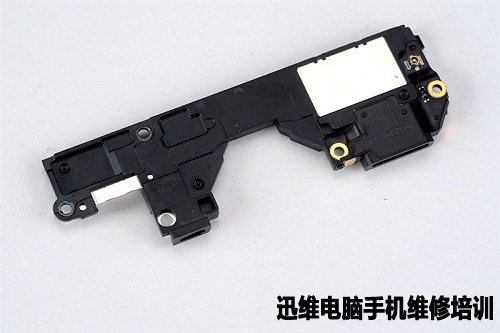

  魅族pro6的音腔,音腔和外放喇叭集成在一起。

魅族pro6拆机 图16
魅族pro6拆机 图16

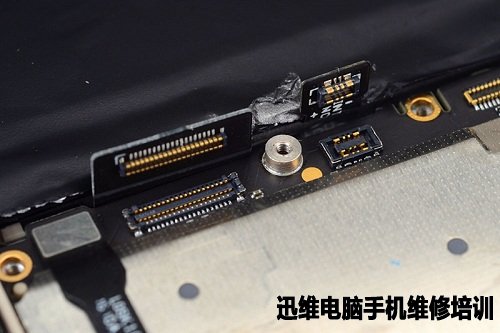

  要拆除魅族pro6的PCB,首先将手机的连接线拆除,从左到右分别是按键接口、手机下方小PCB的连接线接口和电池接口。

魅族pro6拆机 图17
魅族pro6拆机 图17

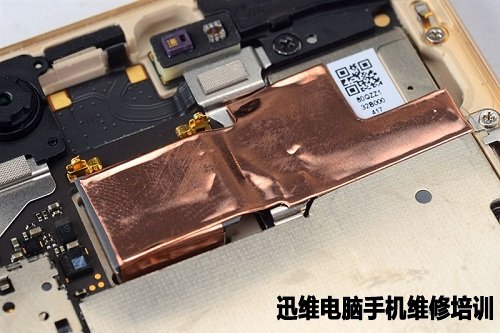

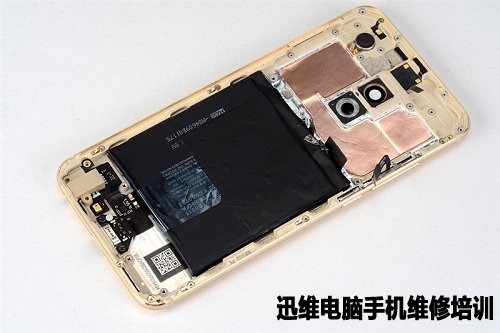

  魅族pro6的摄像头位置覆盖着铜箔,起到散热和信号屏蔽的作用。

魅族pro6拆机 图18
魅族pro6拆机 图18

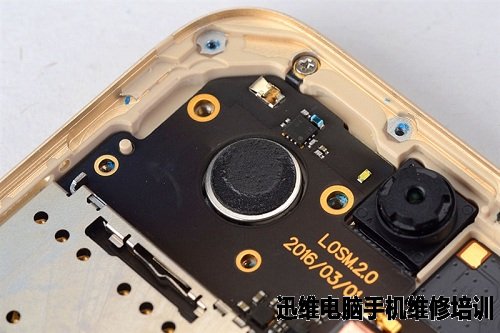

  位于手机的左上角的魅族pro6震动电机。

魅族pro6拆机 图19
魅族pro6拆机 图19

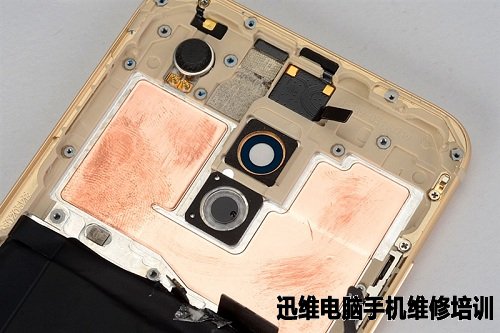

  把魅族pro6的PCB拆除后的手机后盖,在信号溢出位置采用注塑处理。

魅族pro6拆机 图20
魅族pro6拆机 图20

  PCB对应的位置后盖上贴有铜箔,起到散热的作用。

魅族pro6拆机 图21
魅族pro6拆机 图21

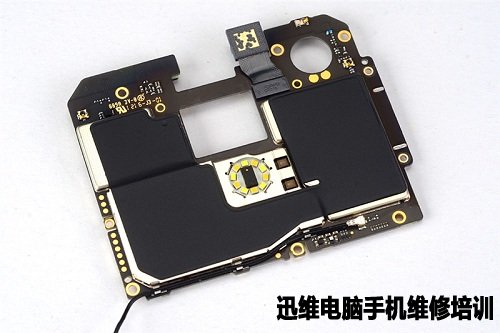

  魅族pro6 PCB的正面全部覆盖有屏蔽罩,在PCB上标注着制造日期。

魅族pro6拆机 图22
魅族pro6拆机 图22

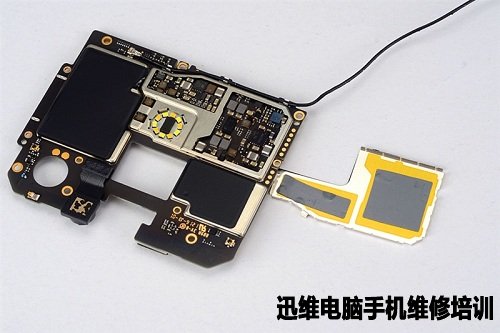

  魅族pro6的PCB背面同样覆盖有石墨散热膜,以便于散热。

魅族pro6拆机 图23
魅族pro6拆机 图23

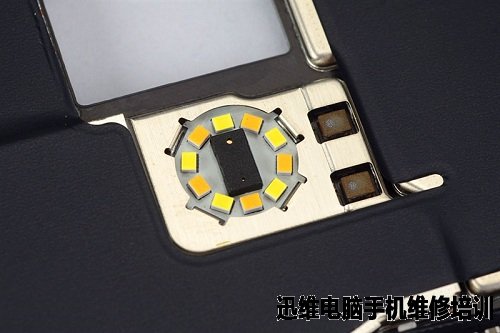

  魅族pro6采用环形补光灯设计,一圈是10颗双色温LED补光灯,中间为激光对焦元件。

魅族pro6拆机 图24
魅族pro6拆机 图24

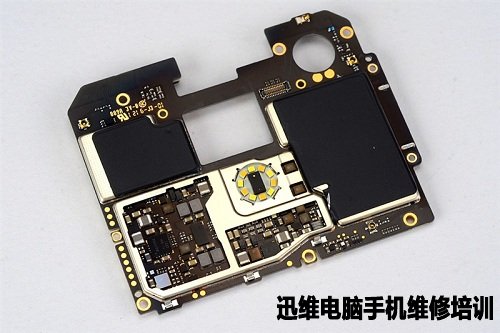

  拆除魅族pro6 PCB板上的屏蔽罩后,在屏蔽罩上同样覆盖着导热硅脂。

魅族pro6拆机 图25
魅族pro6拆机 图25

  魅族pro6 PCB正面的连接器、CPU、电源管理等的元件。

魅族pro6拆机 图26
魅族pro6拆机 图26

  魅族pro6的PCB背面的充放电管理新品和手机的基带。

魅族pro6拆机 图27
魅族pro6拆机 图27

  魅族pro6联发科Helio X25处理器,处理器和手机的内存芯片封装在一起,拆开后只能见到三星的内存芯片,CPU芯片在内存芯片下方。

魅族pro6拆机 图28
魅族pro6拆机 图28

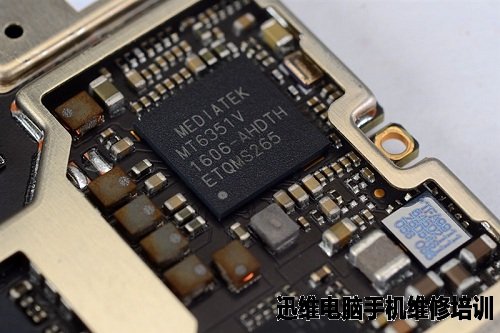

  MT6351V:电源管理新品,配合Helio X25处理器使用,负责CPU内存的供电管理。

魅族pro6拆机 图29
魅族pro6拆机 图29

  在魅族pro6的PCB上有2颗德州仪器的BQ25892电池充电芯片。

  BQ25892:高集成度5A开关模式电池充电管理和系统电源路径管理芯片,支持5V/9V/12V充电电压。

魅族pro6拆机 图30
魅族pro6拆机 图30

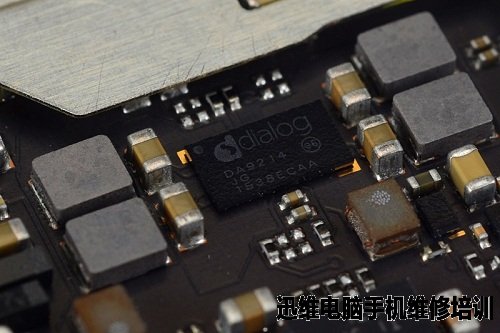

  Dialog DA9214:高功率的电池电源管理新品,提供双路10A高电流输出,支持2.8v-5.5v电压输出。这颗芯片和2颗BQ25892芯片组成了2路的充电电路。

魅族pro6拆机 图31
魅族pro6拆机 图31

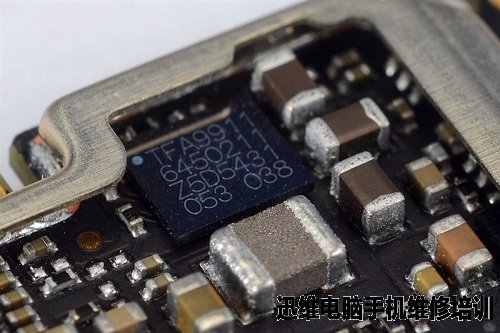

  NXP TFA9911:智能音频芯片,主要为PRO 6的外放喇叭提供智能音频解决方案,提供最高7.2w的音频输出功率,并集成了振幅控制和实时温度保护等安全特性。

魅族pro6拆机 图32
魅族pro6拆机 图32

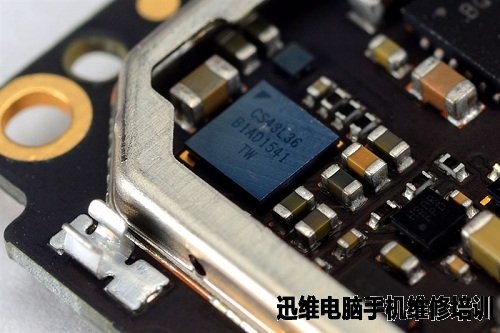

  CS43L36芯片:集成DAC和耳机功放的芯片。

魅族pro6拆机 图33
魅族pro6拆机 图33

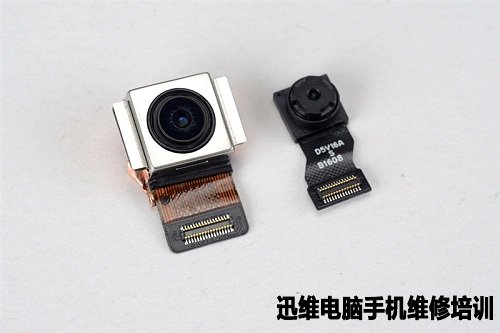

  魅族pro6的IMX230CMOS 2116万像素主摄像头和500万像素的前置摄像头。

魅族pro6拆机 图34
魅族pro6拆机 图34

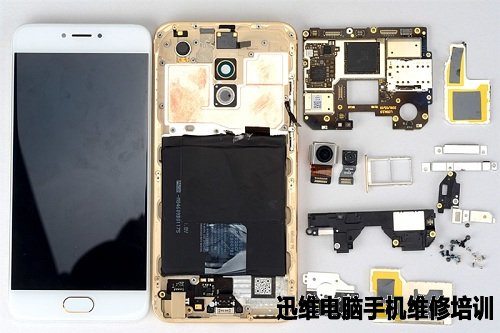

  魅族pro6拆机所有部件全家福。

魅族pro6拆机 图35
魅族pro6拆机 图35
