华为荣耀10拆解图文教程

更新时间:2018-05-02 浏览量:3458

  荣耀10正式开售,想必很多朋友都已经看过该机评测了。此外,不少小伙伴已经预定了该机,但还没有到手。今天本文给大家看不一样的荣耀10,教大家如何拆机,适合动手能力强或者专业维修、拆机爱好者参考。当然,普通网友也可以趁着拆机,通过华为荣耀10拆解看看其内部结构、做工、质量如何等。

华为荣耀10拆解图文教程

  敬告:拆机需要一定的专业能力,非从业人员,请在专业人员的指导下进行拆机工作。拆机不当,有可能拆坏手机,甚至有可能会影响人身安全。普通消费者,请不要自行拆机。

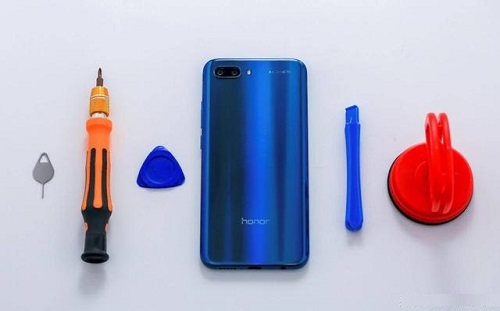

  拆机工具:拨片、顶针、撬棒、螺丝刀、镊子、吸盘、加热台。

荣耀10拆解方法步骤:

  1、首先将荣耀10手机关机,然后使用卡针取下卡托。

华为荣耀10拆解图文教程

  2、然后拆后盖,荣耀10采用的是玻璃后盖,并通过胶固定,我们需要先通过加热台软化胶,然后通过吸盘和塑料拨片拆开,如下图所示。

华为荣耀10拆解图文教程

华为荣耀10拆解图文教程

  3、揭开散热石墨片,打开后盖后,映入眼帘的是一大块散热石墨片,石墨片是导热性能非常好的材质,通过大面积的石墨片的覆盖能够快速把热量散开到机身各处,并迅速散发出去,这是荣耀10散热良好的保证。

华为荣耀10拆解图文教程

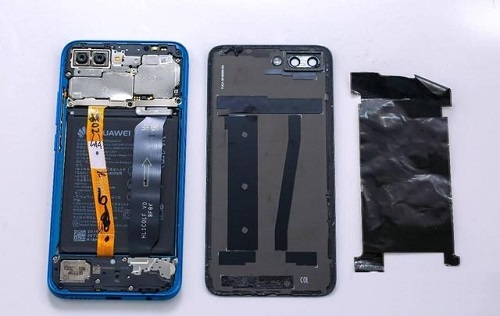

  下图依次为荣耀10的前壳组件、后盖、散热石墨片。

华为荣耀10拆解图文教程

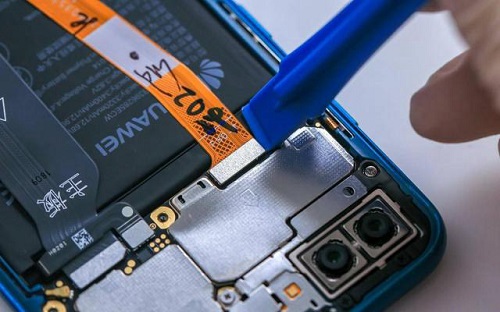

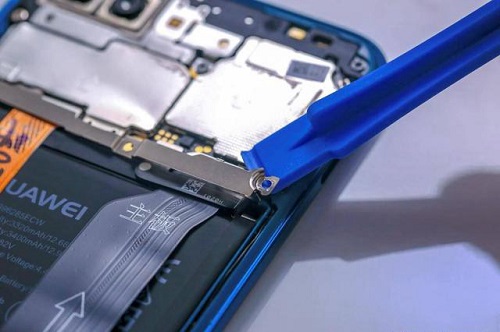

  4、拆除电路板,拆除电路板的第一步就是拆掉电池FPC插头的压片,之所以要这样做的目的是防止短路。

华为荣耀10拆解图文教程

  荣耀10这次采用了一个长条压片把电池FPC、显示FPC、副板FPC全部压住,在架构设计上更加精致。

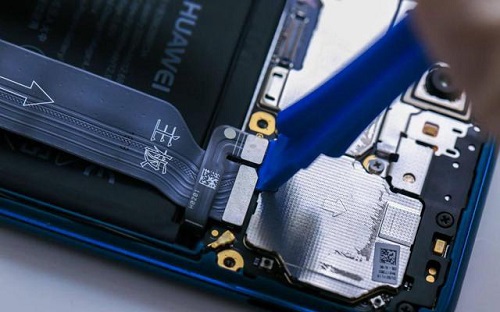

  拆开压片以后,再用撬棒小心依次撬开电池FPC、显示FPC、副板FPC。



华为荣耀10拆解图文教程

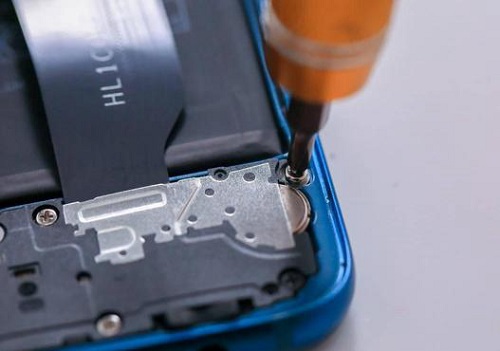

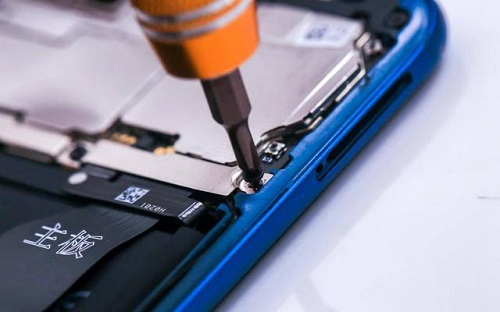

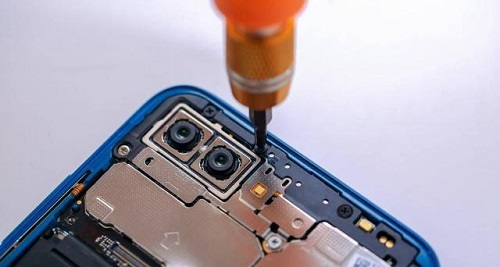

  接下来使用螺丝刀,逐个拆除其余主板螺钉。

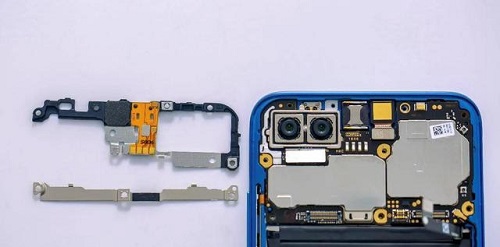

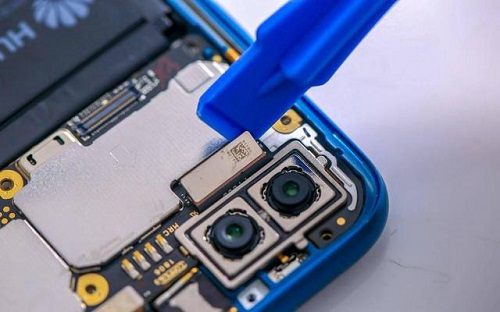

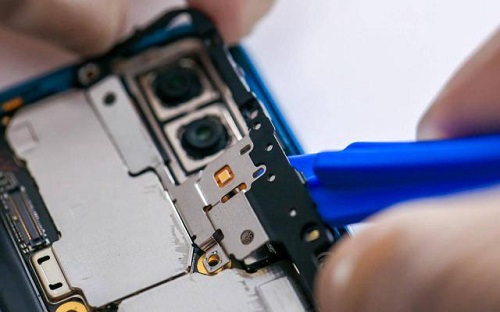

  使用撬棒拆除前后置摄像头压板,取下摄像头。具体操作是用撬棒依次撬开后置AI双摄像头FPC插头、前置FPC插头,并依次取出。

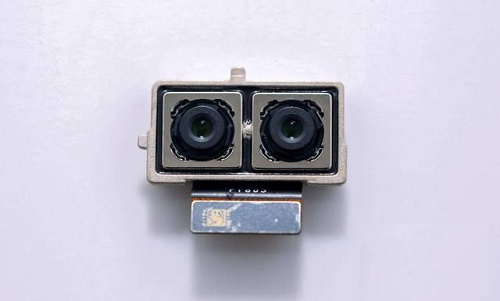

  荣耀10后置摄像头采用的是2400万+1600万黑白彩色双摄像头,双F1.8大光圈,双核相位对焦,对焦更快更清晰,前置摄像头也为2400万摄像头。在强大硬件的同时升级了AI摄影到了AI 2.0时代。

华为荣耀10拆解图文教程

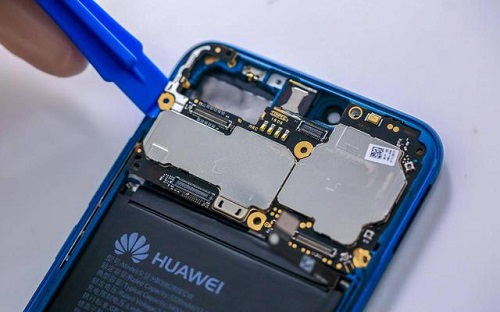

  5、拆主板,先用撬棒撬开下天线插头,使用撬棒把整个主板拆下。

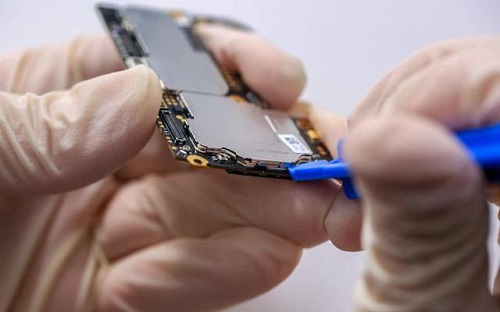

  使用撬棒把主板中的屏蔽罩拆除。



华为荣耀10拆解图文教程

华为荣耀10拆解图文教程

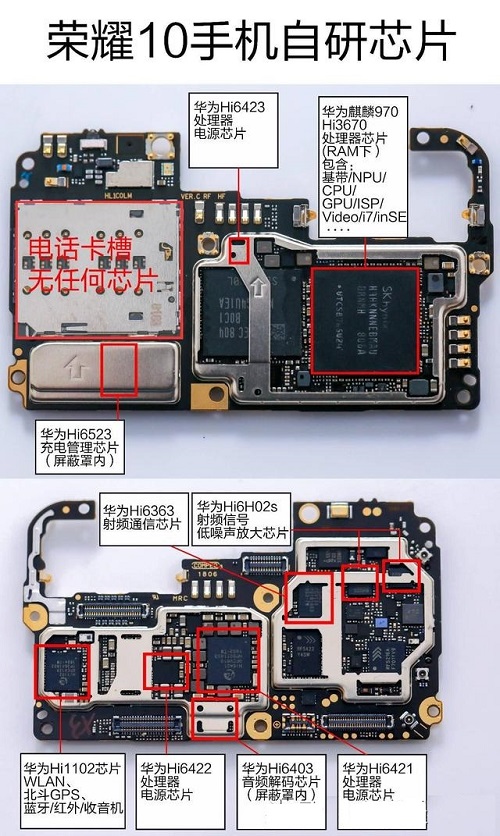

  以下是荣耀10手机主板芯片特写,华为自研的手机中的各种芯片,不仅仅是麒麟970哦!

华为荣耀10拆解图文教程

  荣耀10支持NFC,从而支持全国多地的手机当公交卡,以及手机当银行卡直接支付。

华为荣耀10拆解图文教程

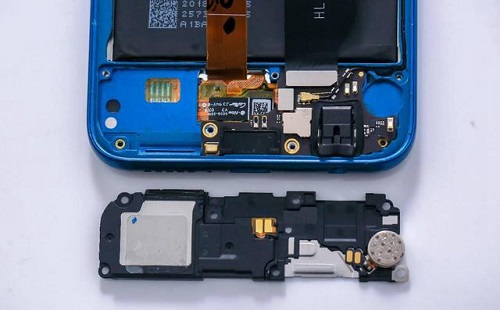

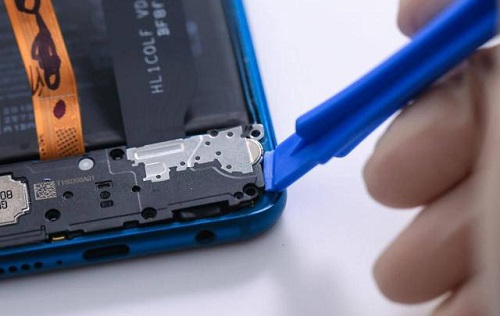

  6、拆底部副板。使用螺丝刀拆除副板上的螺丝,用撬棒取下音腔和振动马达。

华为荣耀10拆解图文教程

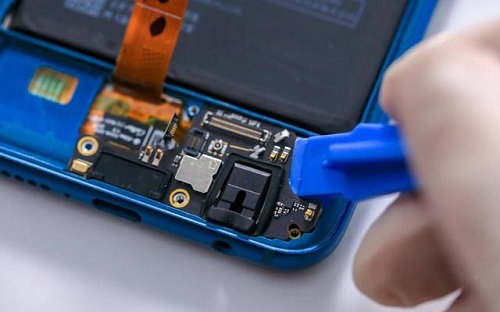

  用撬棒依次撬开副板FPC和下天线,如下图。

华为荣耀10拆解图文教程

华为荣耀10拆解图文教程

  使用撬棒取下副板,如图所示。

华为荣耀10拆解图文教程

华为荣耀10拆解图文教程

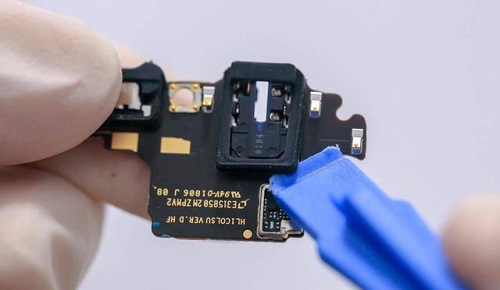

副板拆解

  这次荣耀10为了用户体验,依然保留了3.5mm耳机孔,并匠心的在Type-C充电组件和3.5mm耳机孔组件上,套上了防尘防水套。

华为荣耀10拆解图文教程

华为荣耀10拆解图文教程

  荣耀10这次依然保留并升级了前置指纹,采用了超声波指纹技术,不仅让前面板没有开孔,并且支持湿手解锁。同时,把导航键集成到了超声波指纹中,代替了屏幕内的虚拟导航键,增加了屏幕有效显示区域。

  6、最后是拆电池,由于电池是通过双面胶固定死的,拆电池需要暴力拆解,不好还原。非电池损坏,不建议拆卸。

华为荣耀10拆解图文教程

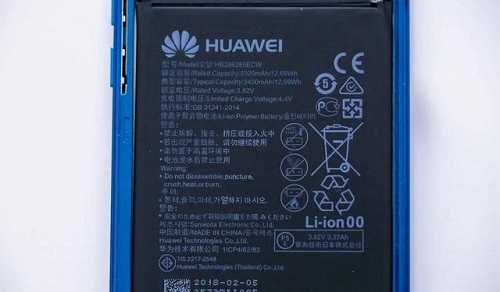

  荣耀10采用的是比较安全的锂聚合物电池,典型值是3400mAh。电池是手机最重要的一个安全部件,也决定手机的续航,甚至使用寿命。此外,电池上也有二维码,这是用来做质量跟踪的。

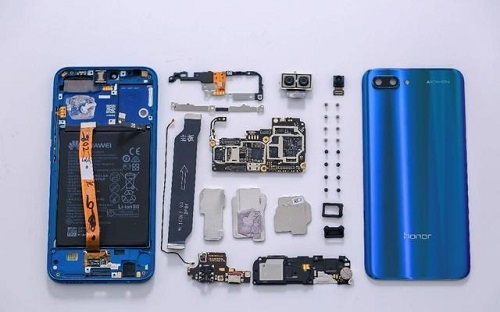

  以上就是荣耀10拆解教程,有一定的难度,最后附上荣耀10拆机难度分析汇总以及拆机全家福,如下所示。

华为荣耀10拆解图文教程
拆机全家福

  总的来说,荣耀10内部做工用料还是很不错的,并且对散热颇为注重。大家感觉这款新机做工如何呢?
