小米Max 2拆解教程

更新时间:2017-05-30 09:42:34

  小米Max 2是小米旗下发布的一款新机,采用6.44英寸1080p显示屏,骁龙625处理器+5300mAh电池,内置4GB内存和64/128GB机身存储空间,提供前置500万像素摄像头和后置1200万像素摄像头(IMX386)。小米Max 2内部结构如何呢?下面我们通过小米Max 2拆解来一探究竟吧!






小米Max 2拆解



小米Max 2拆解方法/步骤:

  取出SIM卡槽,拧下底部的两颗固定螺丝。







拧下底部的两颗固定螺丝



  使用吸盘,将屏幕吸起一个缝隙,然后用指甲徒手开屏幕,就可把屏幕打开。

  特别注意,分离后盖和屏幕时一定要注意,两者之间连着一条指纹识别模组排线,断开它之后,才能真正取下后盖。






断开指纹识别模组排线



  小米Max 2内部标准的三段式设计,所以拆解顺序就是主板、副板、电池。






小米Max 2拆解-后盖成功分离



  主板外装有一块金属盖板,将主板整个覆盖,主要还是出于保护以及散热的考虑,拆卸前需要把外层的石墨散热片揭掉,而固定金属盖板的螺丝也几乎是全部的主板固定螺丝。

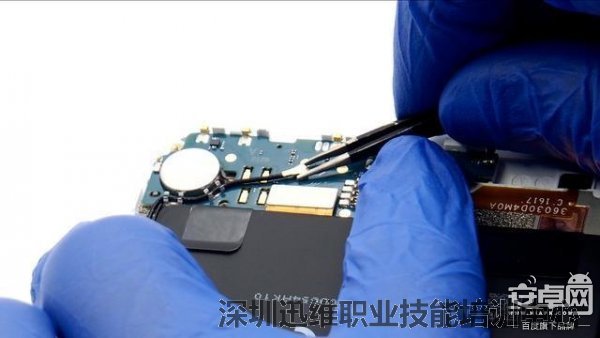

  接着依次断开电池、屏幕、电源键、主副板印刷电路、触控芯片的BTB连接器,还有一条射频线的接头也需要断开,包括前置摄像头都可以拆下来。















  完成前面的步骤,主板还不能取下,因为在顶部靠近降噪麦克风的位置还有一颗螺丝。





小米Max 2拆解-拧下螺丝



  拆卸固定音腔的螺丝,可以发现从外观上看到的两排出声孔,实际有一排对应的是麦克风。

  看到主板上COMPEQ的LOGO,可以知道此次小米Max 2的PCB供应商为台湾的华通公司。






PCB主板



  小米Max 2的电池容量为5300mAh,手机内部有一半的面积都被电池占据。
















小米Max 2拆解-电池特写





  主板所有的屏蔽罩都是焊死的,在其中一块屏蔽罩上贴有石墨散热片,根据经验来看下面对应的应该是散热大户处理器和运行内存。






小米Max 2主板正面特写





小米Max 2主板背面特写





小米Max 2小板正面特写









小米Max 2小板背面特写











小米Max 2拆解-金属盖板特写

































小米Max 2拆解-前置摄像头特写





小米Max 2拆解-后置摄像头特写

  小米Max 2使用的螺丝种类并不多,只有2套,1套是用于固定后盖,内部无论主板,还是底部音腔,使用的固定螺丝都是同一种,方便拆装记忆。

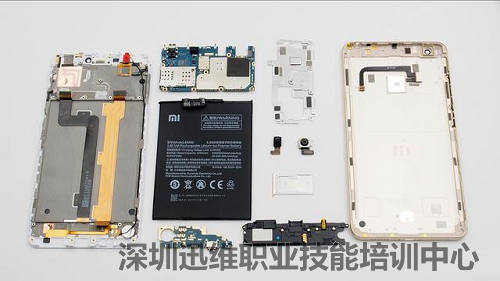

  小米Max 2拆解到此结束!附小米Max 2拆解全家福。



小米Max 2拆解全家福

小米Max 2拆解全家福
